7.Основное уравнение работы центробежных насосов.

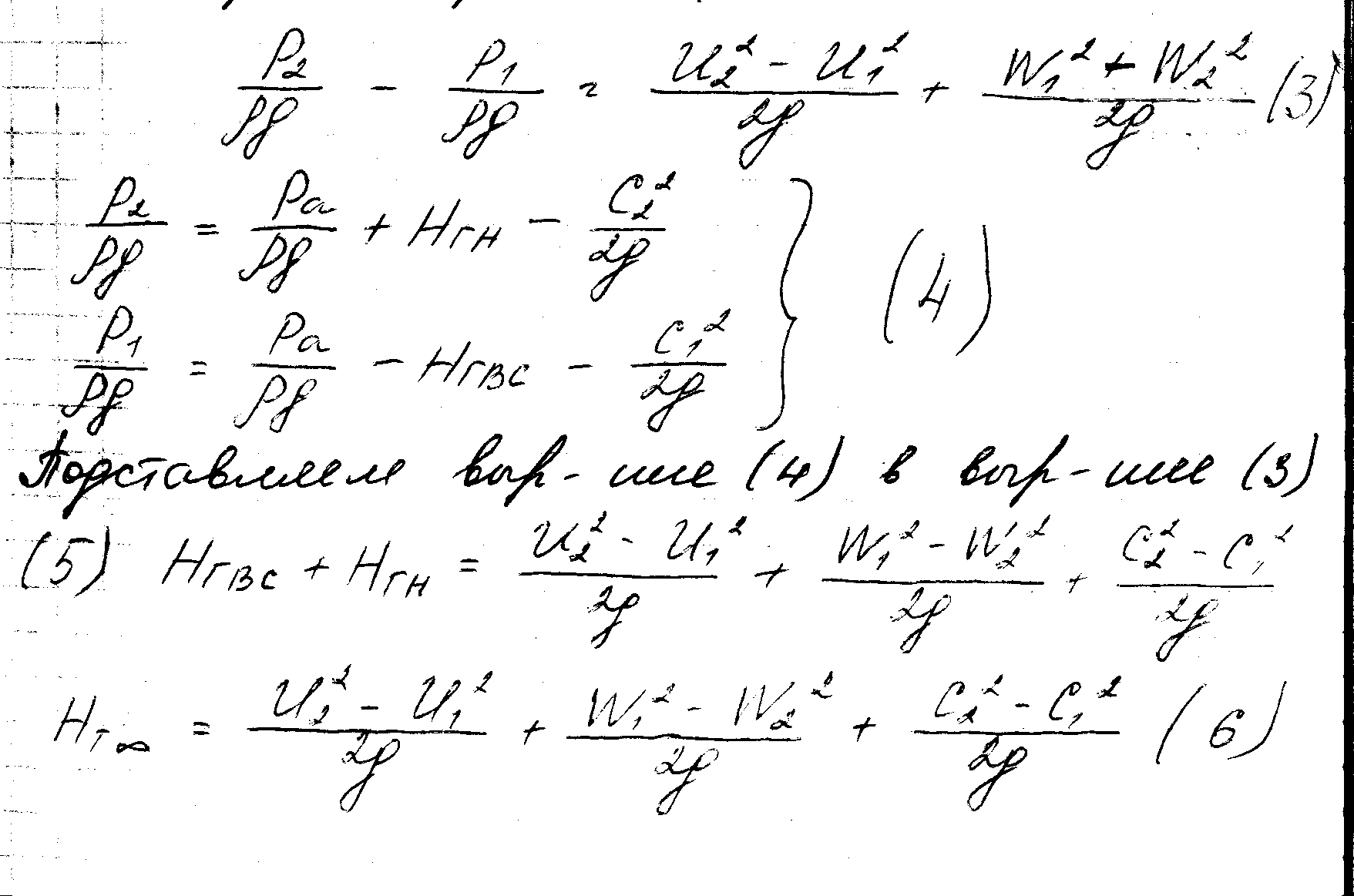

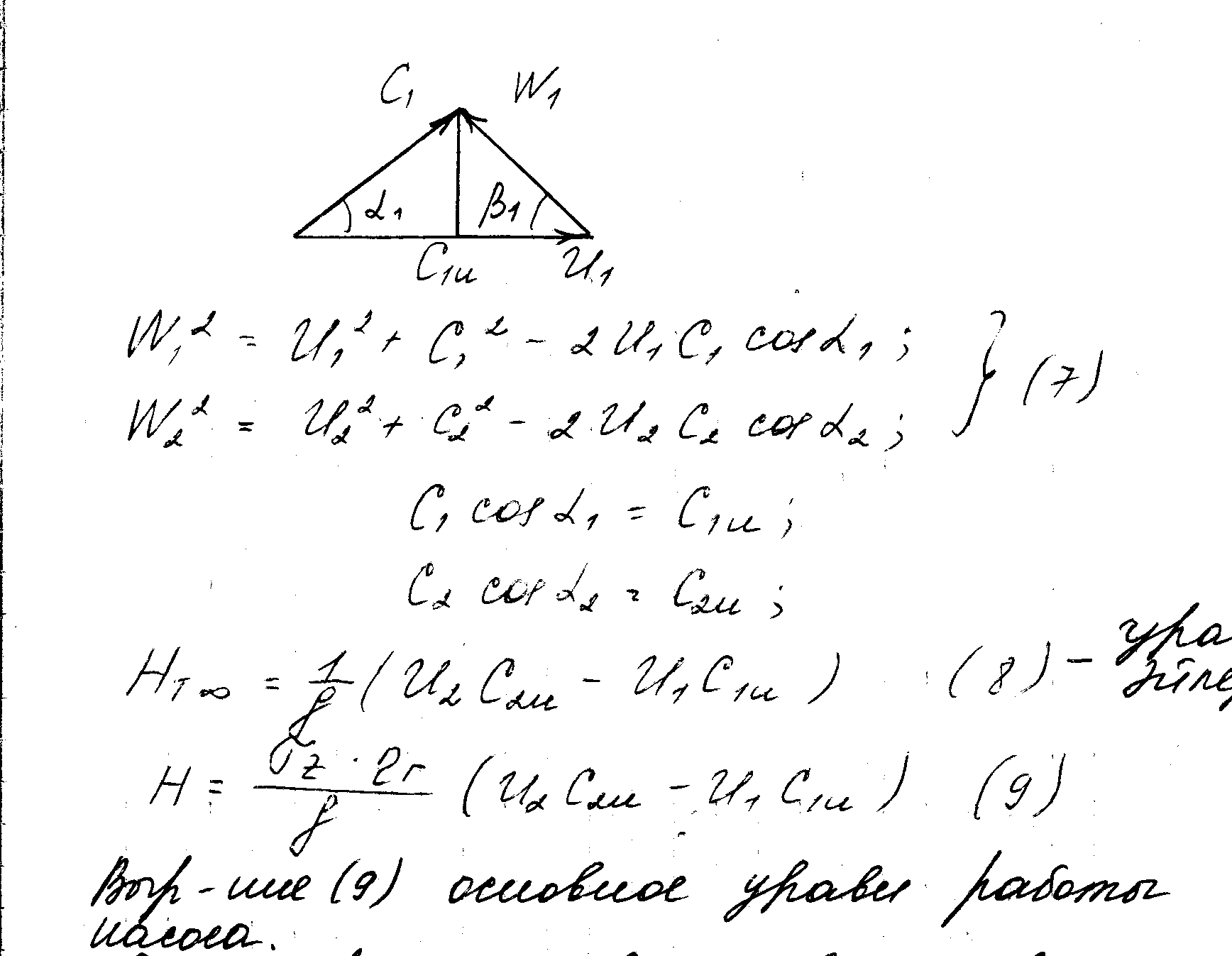

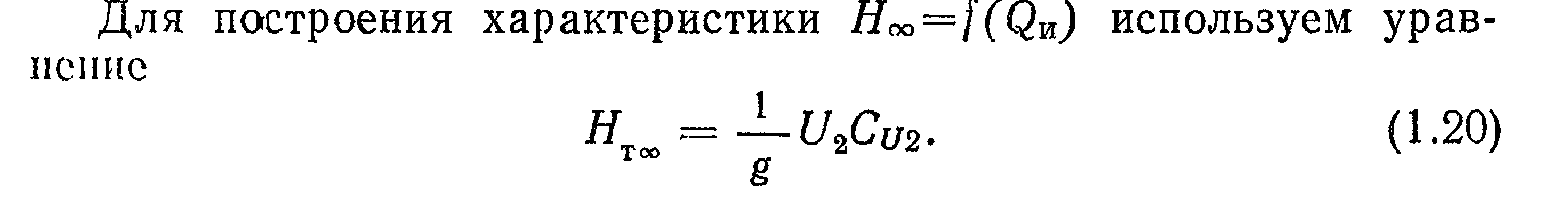

Учесть все явления, происходящие в рабочем колесе, при выводе основного уравнения работы насоса не представляется возможным. Поэтому примем следующие допущения.
1. Условное рабочее колесо имеет бесконечно большое число (z=∞) бесконечно тонких лопаток. Тогда можно считать, что между лопатками будут элементарные потоки — струйки, и относительное движение в таких элементарных каналах можно характеризовать одним вектором скорости. Следовательно, при z=∞ все струйки в цилиндрических сечениях колеса имеют одинаковые треугольники скоростей и энергию.
2. Жидкая среда, подаваемая условным рабочим колесом, идеальна, т. е. совершенно несжимаема, и в ней отсутствуют силы вязкости.

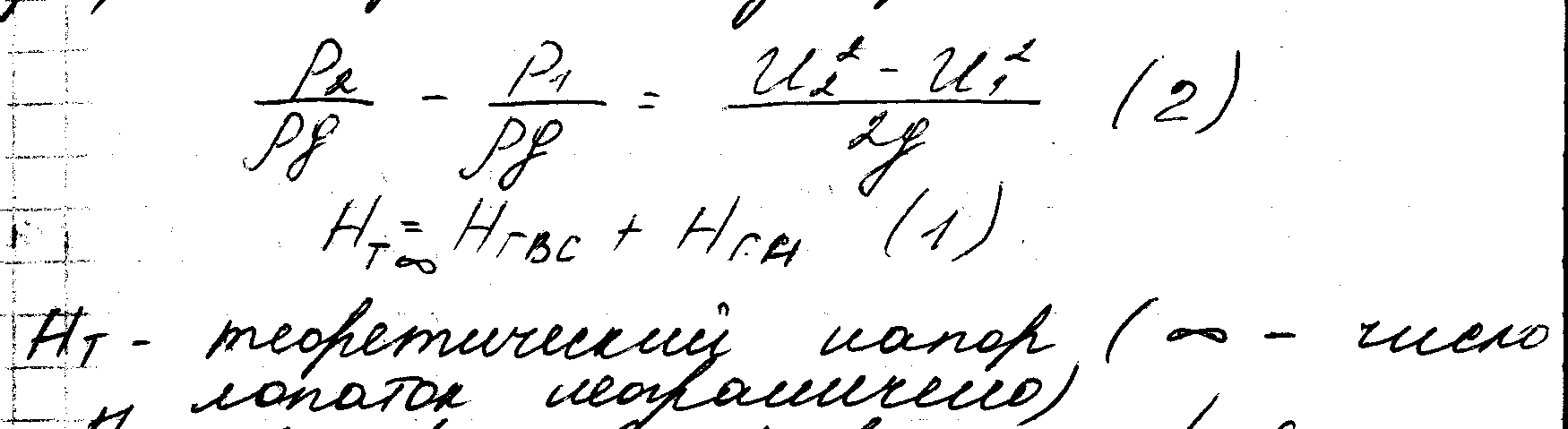

При закрытой задвижке работа насоса затрачивается на создание напора, который выражается следующей формулой:
При
открытой задвижке работа насоса
затрачивается на создание напора:
8.Виды лопаток рк, и влияние их формы на напор насоса.

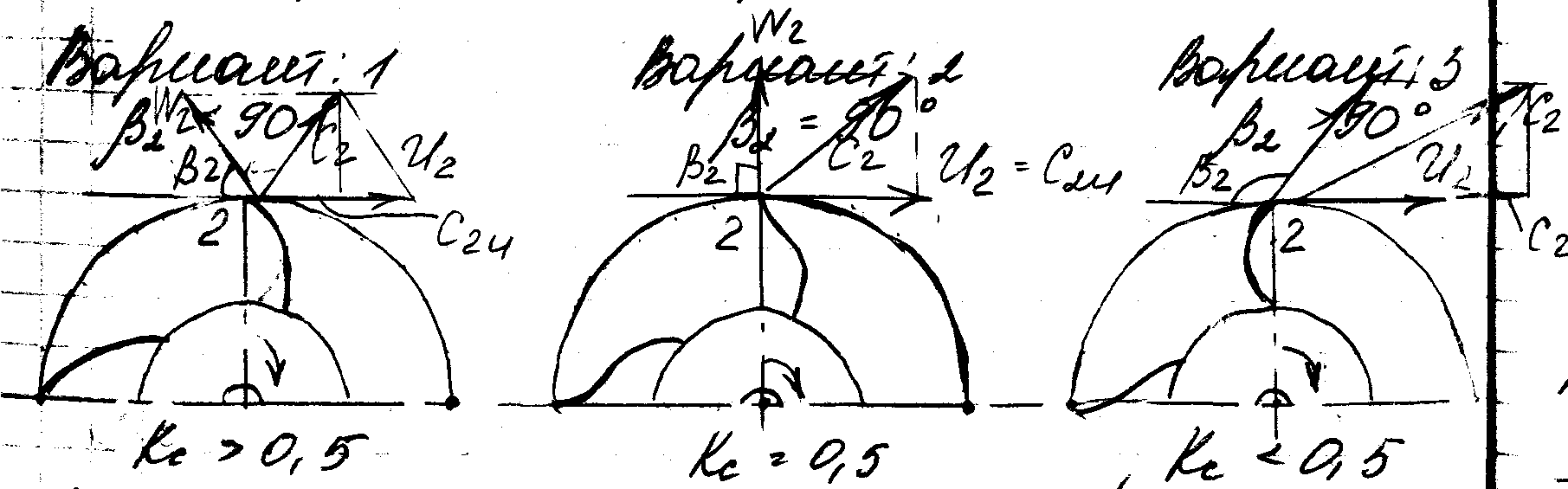

Существуют три вида лопаток: загнутые (по ходу вращения) назад (рис. 1); с радиальным выходом (рис. 2); загнутые вперед (рис. 3).
При равных геометрических размерах колес и постоянном значении U2 с возрастанием β2 увеличивается окружная составляющая (CU2) абсолютной скорости. Следовательно, на основании основного уравнения можно сделать вывод, что с увеличением угла β2 напор насоса увеличивается и у рабочего колеса с лопатками, загнутыми вперед, он будет наибольшим. Однако в практике насосостроения чаще всего используются рабочие колеса с лопатками, загнутыми назад. Это объясняется следующими причинами. Более совершенным является насос с большим коэффициентом статического напора.
9.Идеальная и действительная подачи насоса.

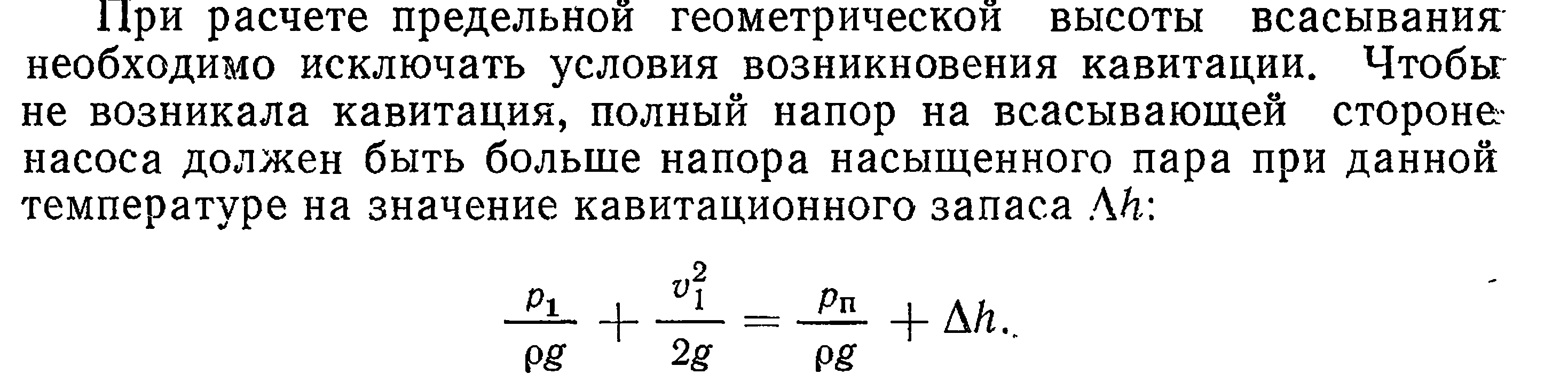

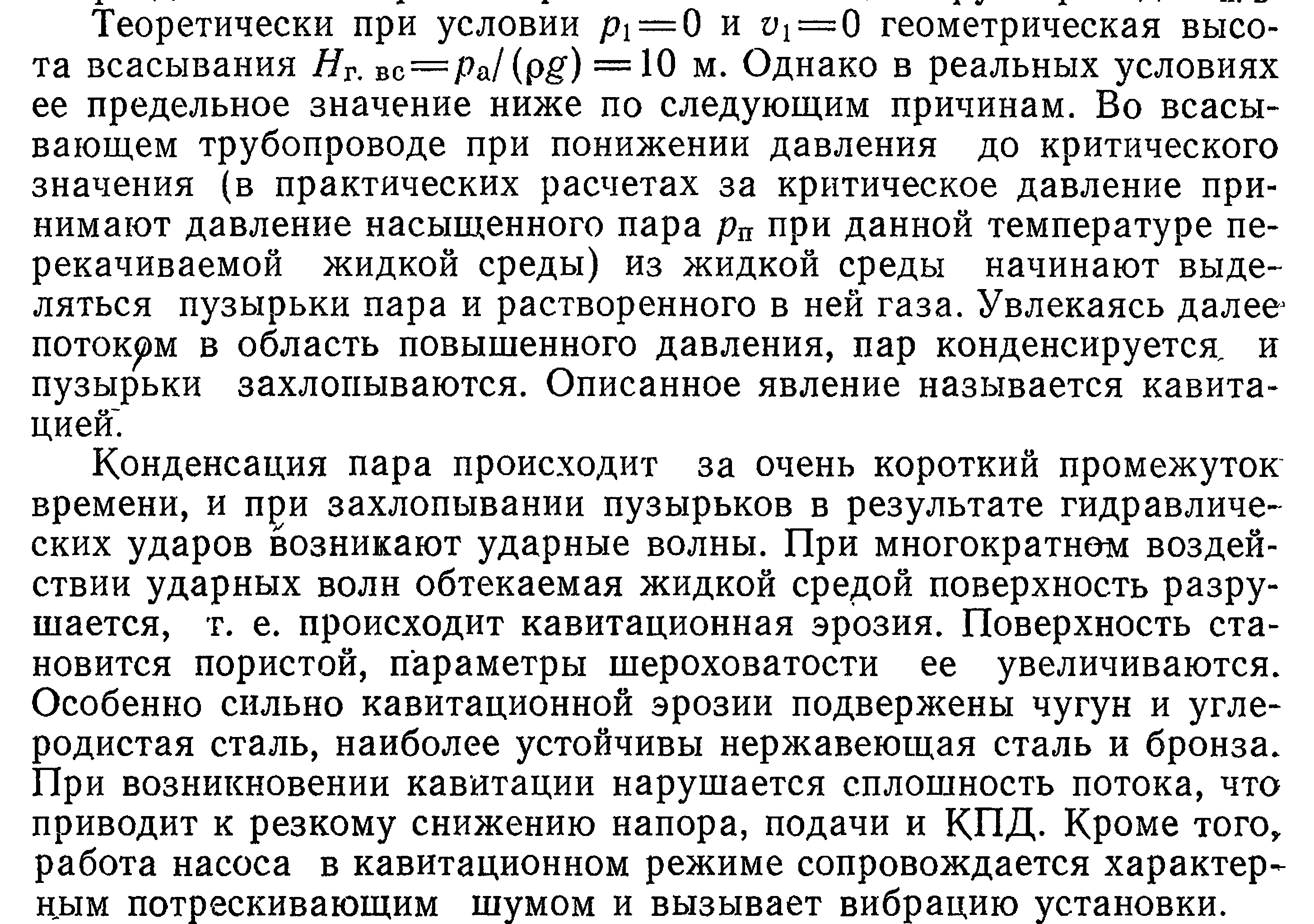

10.Явление кавитации.
11.Коэффициент быстроходности насоса.

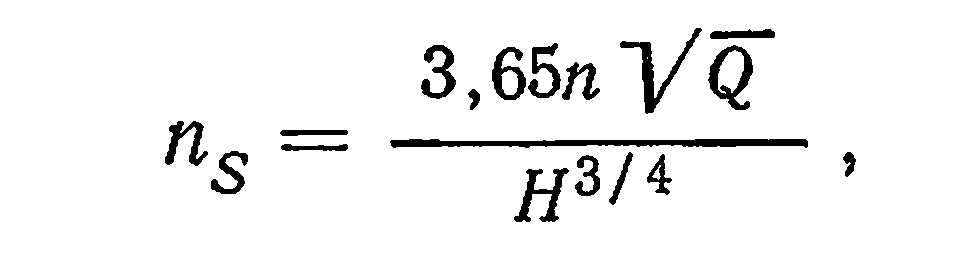

При проектировании насосов новых типов необходимо определять по заданным значениям Q, Н и принятому п наиболее рациональные уже исследованные формы рабочих колес насосов. Сравнение колес различных типов производят по коэффициенту быстроходности (ns).
Коэффициентом быстроходности называется частота вращения такого модельного рабочего колеса, геометрически подобного данному, которое при полезной мощности в 735,5 Вт (1 л. с.) и подаче 0,075 м3/с развивает напор в 1 м (при условии сохранения кинематического подобия).
12.Характеристики центробежных насосов.

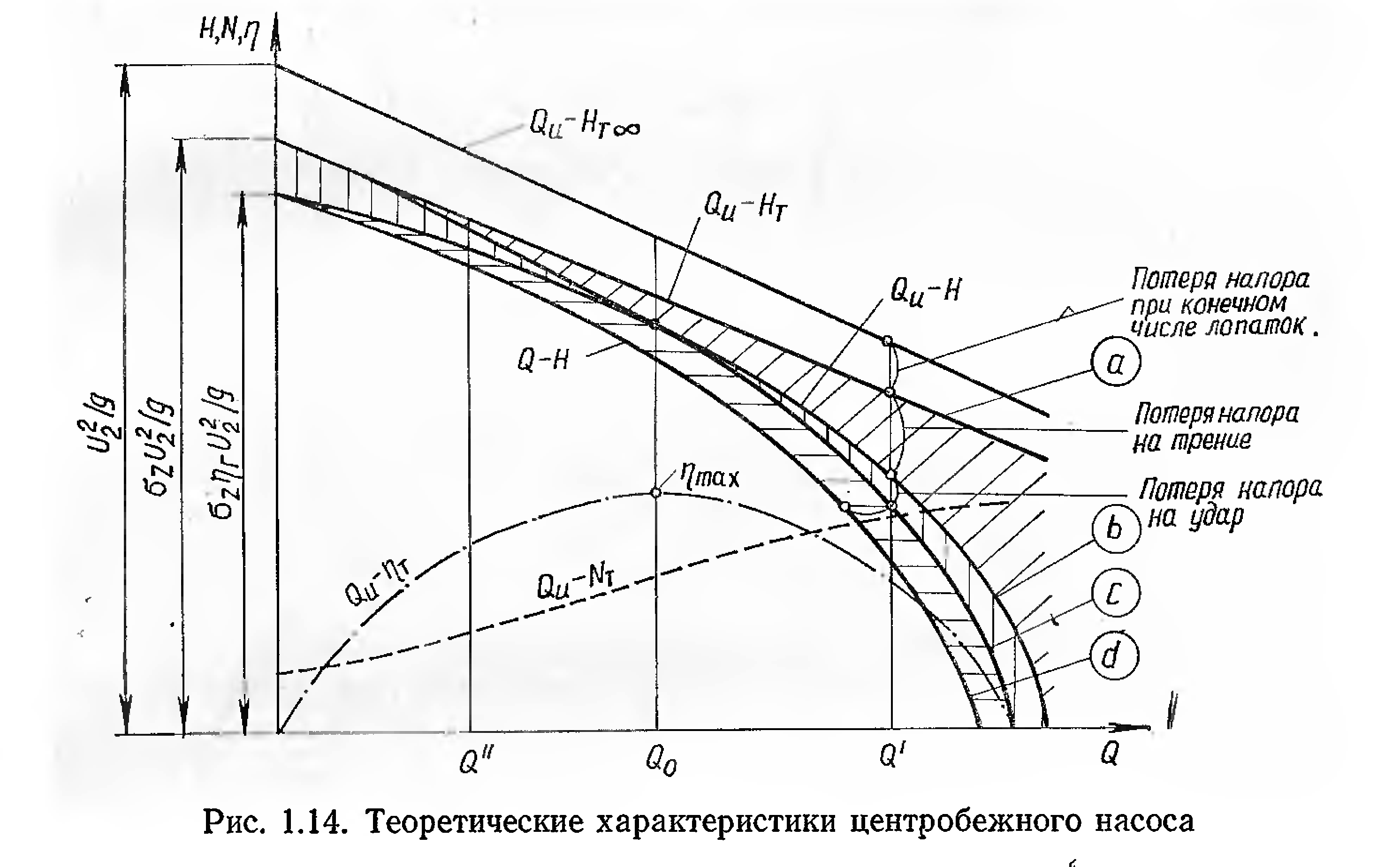

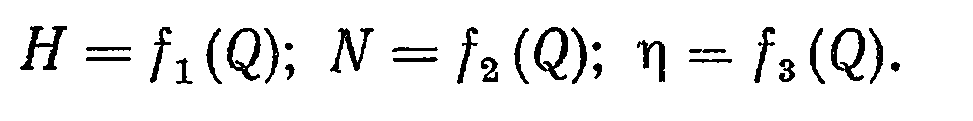

При подборе центробежных насосов для конкретных установок необходимо знать зависимость одних параметров насоса от других. В качестве независимого переменного параметра при построении характеристик принимают подачу насоса, так как она непосредственно связана с расходом жидкой среды в системе трубопроводов данной насосной установки. Изменение же остальных гидравлических параметров насоса (Н, N, β) зависит от подачи. Таким образом, зависимости напора, мощности и КПД насоса от его подачи при постоянной частоте вращения (п) рабочего колеса называются характеристиками насоса:
Х
арактеристики
насосов могут быть представлены в виде
графических построений и аналитических
зависимостей.

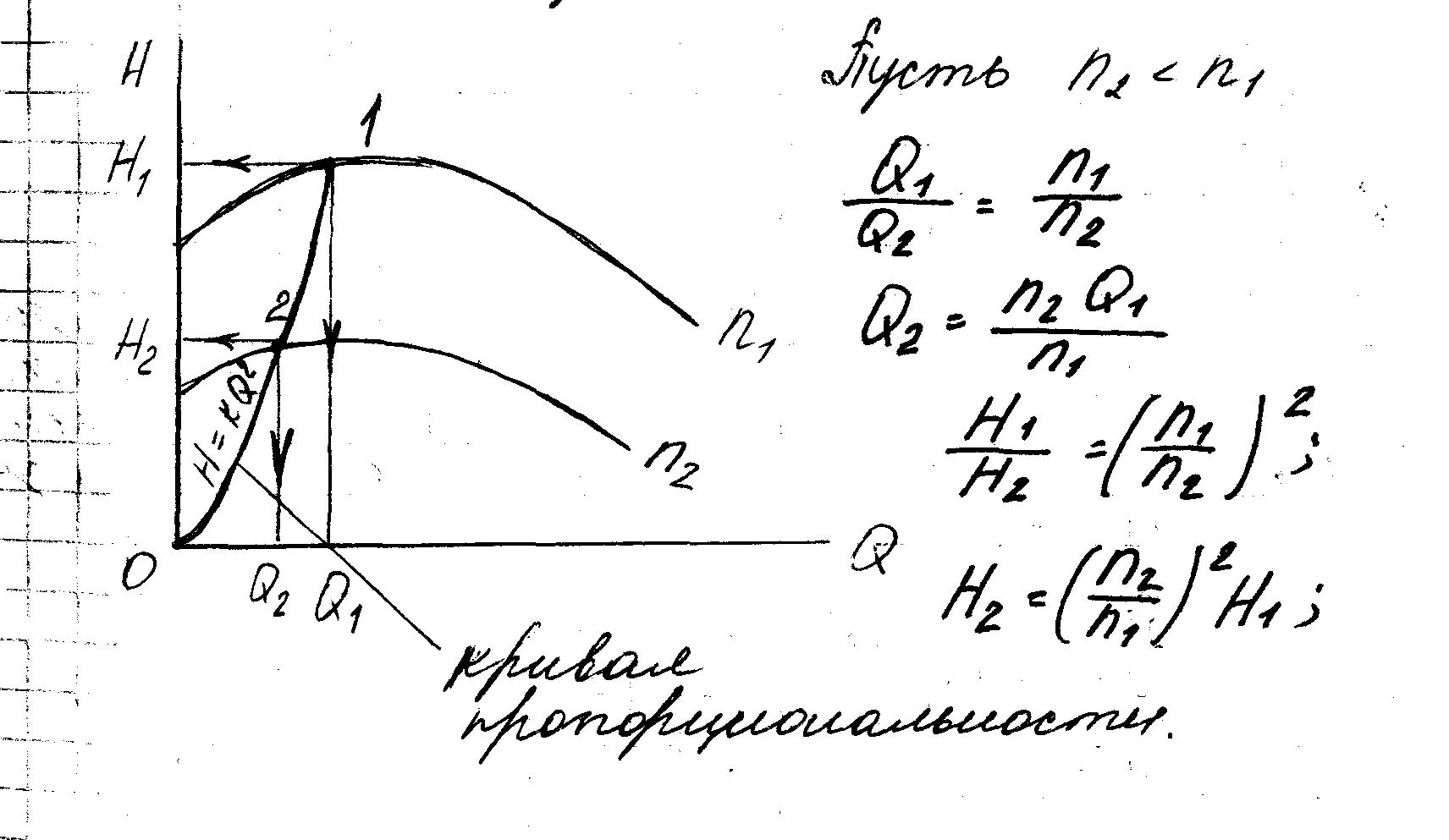

13.Влияние изменинея частоты вращения колеса на его характеристики.
14.Влияние изменения диаметра рабочего колеса на его характеристики.
15.Работа ЦН в системе трубопроводов.

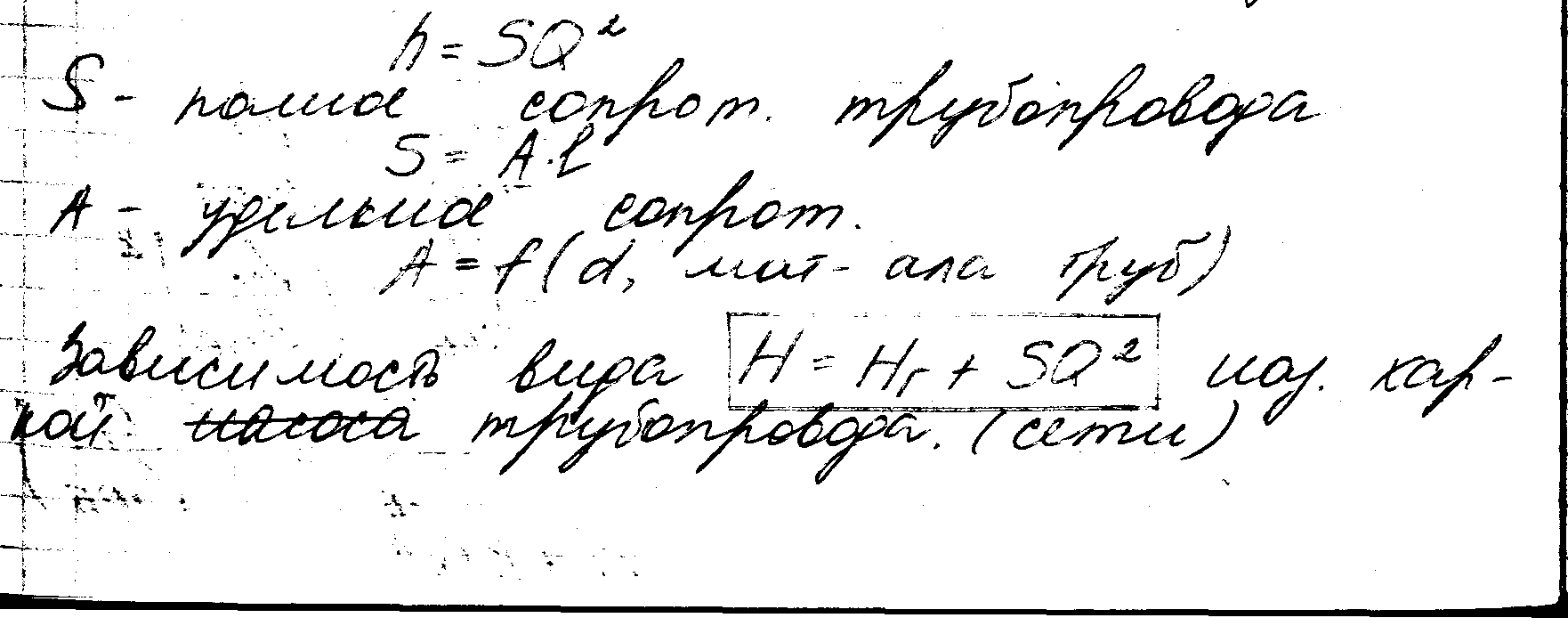

Для оценки величины технических характеристик параметров насоса работающего в системе трубопровода необходимо построить характеристики насоса и характеристику сети трубопровода.
16. Подбор насосов

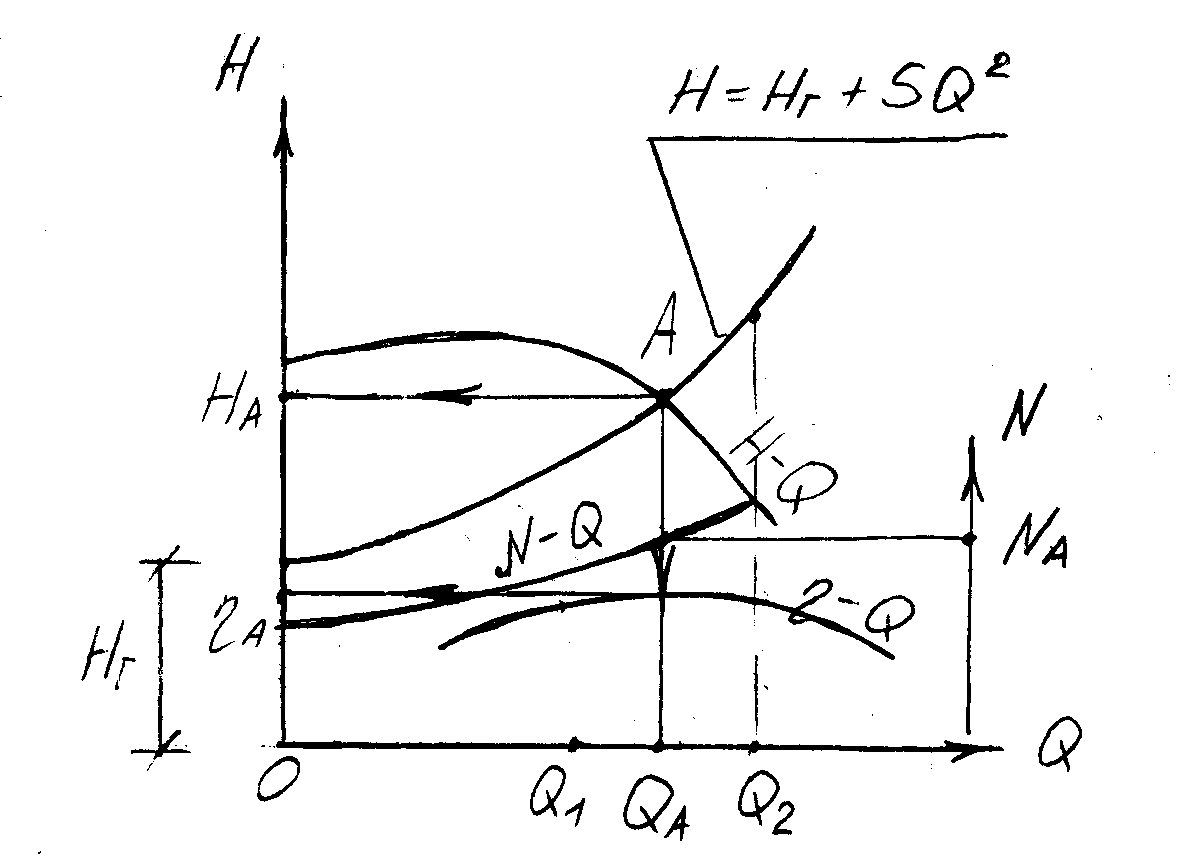

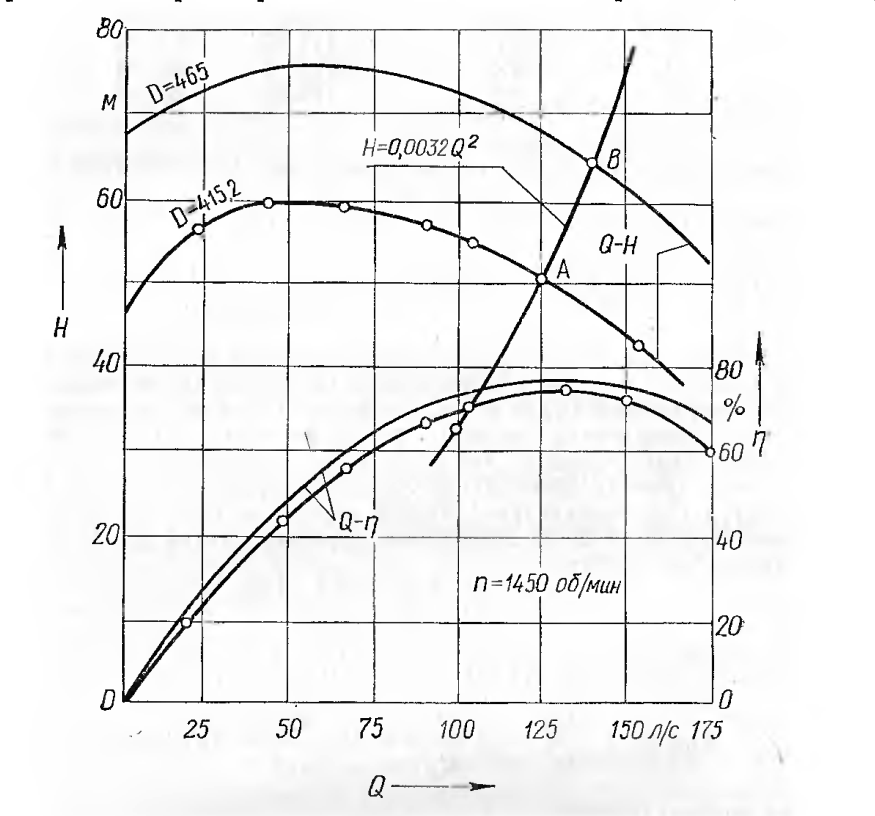

Графический метод. При этом методе на одном графике строят
характеристики насоса и в масштабе напорной характеристики
Q—Н наносят характеристику трубопровода (S), построенную па
уравнению (1.34) (рис. 1.26). Точка А пересечения напорной
характеристики насоса и характеристики трубопровода называется
рабочей (режимной) точкой. Ее координаты Q и Н соответствуют
предельному значений* подачи данного насоса в рассматриваемый
трубопровод с характеристикой S. Большего расхода, чем Qa, в
Рис. 1.27. К примеру 1.3
этот трубопровод этот насос подать не может, так как создаваемые
им напоры при любых значениях Q>Qa будут меньше требуемых.
Работа насоса на трубопровод при подачах меньших, чем QA>
нежелательна, так как режимы его работы будут неэкономичны.
В этом случае необходимо регулировать подачу.
При подборе насоса для совместной его работы на трубопровод
необходимо, чтобы рабочая точка А находилась в области
максимального значения КПД насоса (точка т]тах, рис. 1.26).
