37. Возведение зданий в разборно-переставной и блочной опалубках

М елкощитовая. Разборно-переставная мелкощитовая опалубка находит применение во всех видах строительства. Конструкция мелкощитовой опалубки включает следующие элементы: щиты линейные, щиты угловые, поддерживающие элементы, телескопические и винтовые стойки, элементы крепления, оттяжки и регулируемые подкосы, под­мости. Масса щитов зависит от материала палубы. Щиты массой от 12 до 50 кг собираются вручную 1-2 рабочими, массой до 90 кг - 2-3 рабочими или с помощью автокрана . Обычно мелкощитовая опалубка собирается вручную.

Т ехнология возведения монолитных стен на захватке производится в сле­дующем порядке: устанавливаются, выверяются и раскрепляются наружные щи­ты опалубки стены, монтируется арматурный каркас, устанавливаются внутрен­ние щиты стены, производится укладка бетонной смеси с уплотнением вибриро­ванием или штыкованием (в зависимости от подвижности бетонной смеси).

Распалубка производится по графику в зависимости от температуры наруж­ного воздуха.

Крупнощитовая. Увеличение размеров щитов опалубки связывается с сокращением трудоём­кости работ при возведении отдельных монолитных сооружений. Однако, при возведении многоэтажных зданий с монолитными стенами и перекрытиями, воз­никают трудности с извлечением крупных щитов опалубки краном, поэтому зда­ния под такую опалубку проектируются в сборно-монолитном варианте. Сборны­ми обычно проектируются наружные стены. Иногда оставляются монтажные проёмы, через которые извлекаются щиты перекрытий.

Конструктивно опалубка состоит из следующих элементов: щиты с палубой, поддерживающие элементы, стяжки, подмости. Щиты опалубки стен и перекры­тий проектируют по размерам бетонируемых ячеек здания с определенным мо­дулем и возможностью использования доборных элементов. Сборные наружные стены монтируются с отставанием на 2-3 этажа после бе­тонирования монолитных конструкций. При монолитных внутренних и наружных стенах применяются сборные перекрытия или оставляются монтажные проёмы. Через лифтовые шахты перемещаются щиты опалубки.

Опалубку стен устанавливают в один или два этажа. Сначала монтируют опалубку с одной стороны стены на всю высоту этажа, затем устанавливают ар­матуру, после чего монтируют опалубку с другой стороны стены. Перед заливкой бетона производится проверка правильности положения опалубки..

Укладка бетона обычно производится краном из бункеров или бадей. Раз­грузка бетона осуществляется в нескольких точках. Смесь укладывается слоями толщиной 30...40 см и уплотняется глубинными вибраторами. После набора распалубочной прочности щиты демонтируются, опускаются на площадку для очист­ки и смазки, а затем устанавливаются на следующей захватке.

Монолитные перекрытия устраиваются после возведения стен. Устанавлива­ется опалубка перекрытий на телескопических стойках, производится армирова­ние и бетонирование.

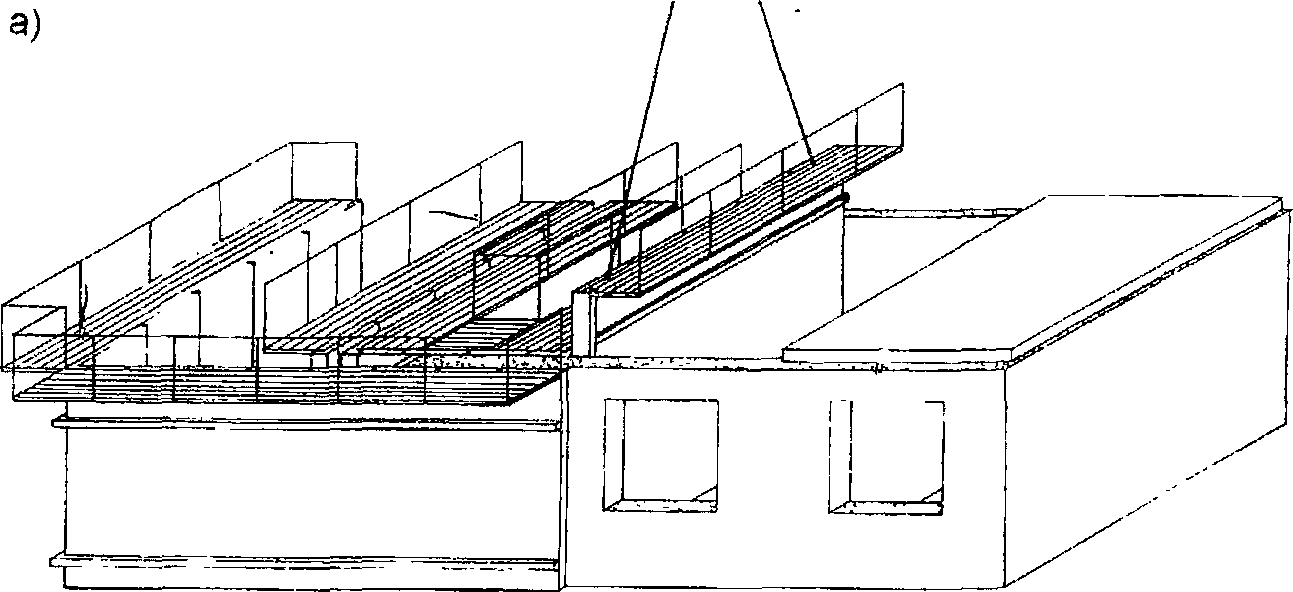

При демонтаже опалубки перекрытий, опирающейся на систему стоек, объе­динённых в раму, применяется следующий метод. Опалубка с помощью винто­вых домкратов отрывается от бетонной поверхности и нагрузка от неё передаёт­ся на колеса тележек. Тележки двигаются по направляющим к монтажному про­ёму, а опалубка выкатывается на подвешенные подмости и переставляется с помощью стропов краном. Опалубку можно переставить с этажа через монтаж­ный проём без подмостей, используя специальную траверсу.

Блочная. Конструктивное решение блочной опалубки позволяет воз­водить как полностью монолитные, так и сборно-монолитные общественные и жилые здания.

Расширяется номенклатура объемно-блочных элементов за­водского изготовления и полной готовности — санузлы, эле­менты лоджий, лифтовые шахты, кухни, мусоропроводы, лест­ничные марши и т. д.

При поточном методе возведения жилых зданий их обяза­тельно разбивают на захватки с приблизительно одинаковыми объемами работ по отдельным процессам — монтажу опалубки, установке арматуры, бетонированию, монтажу сборных эле­ментов.

Бетонирование на захватке при использовании крупно­блочной опалубки осуществляют после завершения всех пред­шествующих процессов, бетонную смесь укладывают непре­рывно слоями толщиной до 50 см без перерывов и на всю высоту опалубки; рабочих участков должно быть не менее че­тырех. Каждый последующий слой укладывают до начала схватывания предыдущего и тщательно уплотняют глубинными вибраторами. До начала бетонирования должны быть обязате­льно установлены или уложены вкладыши, каналообразователи для последующей протяжки электро- и слаботочной проводки. Опалубку демонтируют при достижении бетоном распалубочной прочности.

Демонтированные элементы опалубки опускают на площад­ку складирования для ремонта, очистки и смазки. Последовате­льность демонтажа опалубки следующая. Сначала демонтируют наружные и внутренние панели опалубки, торцевые и угловые щиты, только после этого блоки опалубки. Для демонтажа ис­пользуют специальные устройства для отрыва щитов: клинья, струбцины, механические и гидравлические домкраты.
