* 1. Задание.
1) для данного размера и расчетных предельных отклонений определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска;
проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (вала), при условии, что:
точность вала и отверстия совпадают;
4) обозначить посадку на чертеже сопряжения.
* 2. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (вала), при условии, что:
точность вала на один квалитет выше точности отверстия;
4) обозначить посадку на чертеже сопряжения.
* 3. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные отверстия на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (вала), при условии, что:
точность вала на один квалитет ниже точности отверстия;
4) обозначить посадку на чертеже сопряжения.
* 4. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (вала), при условии, что:
допуск посадки Т(S,N) = 0,078мм
4) обозначить посадку на чертеже сопряжения.
*
5. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (вала), при условии, что:
точность отверстия на один квалитет выше точности вала;
4) обозначить посадку на чертеже сопряжения.
* 6. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (вала), при условии, что:
точность отверстия на один квалитет ниже точности вала;
4) обозначить посадку на чертеже сопряжения.
* 7. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (отверстия), при условии, что:
точность вала и отверстия совпадают;
4) обозначить посадку на чертеже сопряжения.
* 8. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (отверстия), при условии, что:
точность вала на один квалитет выше точности отверстия;
4) обозначить посадку на чертеже сопряжения.
* 9. Задание.
1) для данного размера и расчетных предельных отклонений определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (отверстия), при условии, что:
точность вала на один квалитет ниже точности отверстия;
4) обозначить посадку на чертеже сопряжения.
* 10. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (отверстия), при условии, что:
точность вала и отверстия совпадают;
4) обозначить посадку на чертеже сопряжения.
* 11. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (отверстия), при условии, что:
допуск посадки Т(S,N) = 0,076мм
4) обозначить посадку на чертеже сопряжения.
* 12. Задание.
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (отверстия), при условии, что:
точность отверстия на один квалитет ниже точности вала;
4) обозначить посадку на чертеже сопряжения.
Пример выполнения задания:
Задание:
1) для данного размера и расчетных предельных отклонений, определить стандартные значения предельных отклонений и буквенное (условное) обозначение поля допуска; проставить выбранные обозначения на чертеже;
2) для выбранного поля допуска определить вид и систему посадки;
3) определить поле допуска и предельные отклонения ответной детали сопряжения (вала), при условии, что:
допуск посадки Т(S,N) = 0,08мм
4) обозначить посадку на чертеже сопряжения.
Порядок выполнения задания:
1.Определить стандартный допуск и номер квалитета.
Для данного размера отверстия: Ø16+0,035+0,070определить значение допуска: TD = ES – EI = 0,070 – 0,030 = 0,040(мм) = 40мкм;
для полученного расчетного значения допуска по таблице допусков (табл.1) подобрать ближайшее стандартное значение и соответствующий номер квалитета:
для размера Ø16 (интервал от 10 св.18) ближайший к 35мкм стандартный допуск – 43мкм, что соответствует 6-му квалитету:
IT9 = 43мкм;
2.Определить стандартное значение основного отклонения.
Из двух расчетных предельных отклонений основным является ближайшее к нулевой линии (в данном случае нижнее)
EI = +0,03 = 30мкм;
По таблицам основных отклонений для отверстий (нижних) ближайшее стандартное значение к 30мкм для размера Ø16 (интервал от 10 св.18) соответствует 32мкм (условное обозначение – буква E)
3.Определить второе предельное отклонение – es .
Зная стандартное основное отклонение – EI = 0,032мм (E) и стандартный допуск – 0,043мм (IT6), определить второе предельное отклонение:
ES = 0,032 + 0,043 = 0,075
Следовательно, буквенное (условное) обозначение поля допуска и стандартные предельные отклонения:
+0,075
+0,032
Ø16Е9( ):
4. Определить систему посадок для отверстия ø16е9:
Определить систему посадок позволяет выявление основной детали. Полученное поле допуска (Е9) не является полем допуска основного отверстия, следовательно, основной деталью в этом соединении будет вал (h6), что и определит систему посадок.
Таким образом, отверстие с полем допуска Е9 образует с валом номинального размера Ø16 посадку в системе вала (вал – основная деталь(h): es = 0, ei= – Td ); чтобы определить допуск и квалитет вала, необходимо учесть заданное условие: Т(S) = 0,080мм, а так как
T(S) = TD + Td, то, зная величину допуска отверстия IT6 = 0,040мм, можно определить допуск вала: Td = T(S) – TD = 0,080 – 0,040 = 0,040(мм), который равен нижнему предельному отклонению вала.
по таблице допусков подобрать ближайшее стандартное значение допуска вала: для размера 16 ближайший стандартный допуск равен 0,040мм, что соответствует 9-му квалитету IT9 = 0,040мм, следовательно, ei = – 0,040мм
а поле допуска вала: Ø16h6( – 0,040)
В результате :
**1. Задание.
1) для данной посадки определить вид, систему;
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменений основных отклонений и квалитетов вала и отверстия, увеличить величину минимального зазора (или натяга) до 0,025мм, при этом максимальный зазор оставить неизменным
**2. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменений поля допуска вала и отверстия (основного отклонения и квалитета), уменьшить величину минимального зазора (или натяга) на 0,03мм, при этом максимальный зазор (или натяг) должен остаться неизменным
**3. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменения поля допуска вала и отверстия (основного отклонения и квалитета), обеспечить величину минимального зазора (или натяга)
не более 0,03мм, оставив максимальный зазор (или натяг) неизменным.
**4. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменения поля допуска отверстия и вала (основное отклонение или квалитет), увеличить величину минимального зазора (или натяга) до 0,025мм, оставив величину максимального зазора (или натяга) неизменной.
**5. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменения поля допуска отверстия и вала (основного отклонения и квалитета), обеспечить величину минимального зазора (или натяга) равной 0,05мм, оставив при этом максимальный зазор (или натяг) неизменным.
**6. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменения поля допуска отверстия и вала (основного отклонения и квалитета), обеспечить величину минимального зазора (или натяга) не более 0,03мм, оставив неизменной величину максимального зазора (или натяга)
**7. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального натяга (или зазора);
3) в данной посадке за счет изменения поля допуска вала или отверстия (основного отклонения и квалитета), обеспечить величину минимального натяга (или зазора) не менее 0,02мм, оставив неизменным величину максимального натяга (или зазора).
**8. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменения поля допуска вала и отверстия (основного отклонения или квалитета), обеспечить величину минимального натяга (или зазора) не более 0,025мм, оставив величину максимального натяга (или зазора) неизменной.
**9. Задание.
1) для данной посадки определить вид, систему
2) определить номинальный размер и числовое значение предельных отклонений вала и отверстия; проставить обозначения на чертеже; определить значения минимального и максимального зазора (или натяга);
3) в данной посадке за счет изменения поля допуска отверстия и вала (основного отклонения и квалитета), обеспечить величину минимального натяга (или зазора) равной 0,02мм, оставив при этом величину максимального натяга (или зазора) неизменным.

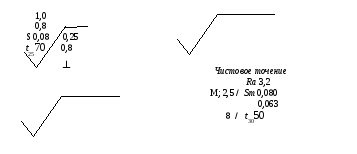

1. Задание
2.Задание
3. Задание
4. Задание
5.Задание
6. Задание
7. Задание
8.Задание
9. Задание
10. Задание
11.Задание
12. Задание
Таблица 3
|
П
|
Последняя цифра и номера зачетной книжки |
|
|
|
|
|
|
|
0,01
А |
|
Продолжение таблицы 3
|
|
|
|
|
|
|
|
|
|
|
|
Продолжение таблицы 3
|
|
|
|
|
|
|
|
|
* Задание 1
М10 × 2 – 7е6е – LH
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать
обозначение основных
параметров
резьбы, их числовые значения, контур
поля допуска резьбы
и предельные отклонения для заданного
варианта:
* Задание 2
М12×3– 6d – 30
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
* Задание 3
М14×1 – 6g
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, поля допусков и предельные отклонения для заданного варианта:
* Задание 4
М16×2 – 6G8G
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
* Задание 5
М18×2– 6G – LH – 40
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
* Задание 6
М20×2,5 – 6H5H
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
* Задание 7
М10×2 – 7f6f – LH
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать
обозначение основных
параметров
резьбы, их числовые значения, контур
поля допуска резьбы
и предельные отклонения для заданного
варианта:
* Задание 8
М12×2– 6f– 30
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать
обозначение основных
параметров
резьбы, их числовые значения, контур
поля допуска резьбы
и предельные отклонения для заданного
варианта:
* Задание 9
М14×1 – 6g – 30
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать
обозначение основных
параметров
резьбы, их числовые значения, контур
поля допуска резьбы
и предельные отклонения для заданного
варианта:
* Задание 10
М16×2 – 6E8E
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
* Задание 11
М18×2 –6F– LH – 40
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
* Задание 12
М20×2– 6H5H
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, поля допусков и предельные отклонения для заданного варианта:
** Задание 13
М10×1,5 – LH – 4k
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
**Задание 14
М12×2 – 2m
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
** Задание 15
М14×1 – 4i – 30
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать
обозначение основных
параметров
резьбы, их числовые значения, контур
поля допуска резьбы
и предельные отклонения для заданного
варианта:
*** Задание 16
М16×2 – 2H4D
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
*** Задание 17
М18×2 – 2H5C – LH – 40
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
*** Задание 18
М20×2– 2H5D
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
** Задание 19
М10×2 – 3n – LH
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
** Задание 20
М12×2– 3p– 30
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
** Задание 21
М14×1 – 2r– 30
1) расшифровать обозначение резьбы (объяснить значение каждой буквы и цифры);
2) предложить обозначение сопрягаемой детали (болта или гайки) и резьбового сопряжения;
3) на рисунке дать обозначение основных параметров резьбы, их числовые значения, контур поля допуска резьбы и предельные отклонения для заданного варианта:
**Задание: подшипниковый узел коробки передач легкового автомобиля; вращается корпус, в котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел коробки передач грузового автомобиля; вращается вал, на котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел коробки передач грузового автомобиля; вращается корпус, в котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля
продольного сечения (=), торцового биения заплечиков посадочных поверхностей ( )
**Задание: подшипниковый узел установлен на приводной колесной паре легкового автомобиля; вращается вал, на котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел установлен на неприводной колесной паре легкового автомобиля; вращается вал, на котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел установлен на приводной колесной паре легкового автомобиля; вращается корпус, в котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел установлен на неприводной колесной паре легкового автомобиля; вращается корпус, в котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел редуктора заднего моста легкового автомобиля; вращается вал, на котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел редуктора заднего моста легкового автомобиля; вращается корпус, в котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел редуктора заднего моста грузового автомобиля; вращается вал, на котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел редуктора заднего моста грузового автомобиля; вращается корпус, в котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
**Задание: подшипниковый узел коробки передач легкового автомобиля; вращается вал, на котором установлен подшипник, определить:
1) вид нагружения колец подшипника; класс точности подшипника;
2) в зависимости от вида нагружения и класса точности подшипника выбрать посадки на наружном и внутреннем кольцах с валом и отверстием корпуса и обозначить посадки и поля допусков размеров посадочных поверхностей на чертеже;
3
)
в зависимости от класса точности
подшипника определить допуски круглости,
() профиля продольного
сечения (=), торцового биения заплечиков
посадочных поверхностей ( )
