29. Гідроприводні штангові насосні установки. Призначення, класифікація, принципові схеми і склад обладнання.

Гідроприводні штангові насосні установки призначені для перетворення обертового руху електродвигуна в зворотньо- поступальний рух точці підвішування штанг.

30. Установки безштангових свердловинних насосів з гідроприводом. Призначення, умови експлуатації, основні принципові схеми гідропоршневих насосних установок.

Установка ГНН використовується для видобутку нафти, яка може містити до 99% води, механічних домішок до 0,1 г/л, корозійні компоненти сірководень 0,01г/л,

УГН - 25×25

25 – м3/добу,

25 – Мпа

Принципова схему ГПНУ

відкритого типу,

закритого типу.

відкритого типу закритого типу

1 – блок підготовки робочої рідини

електродвигун

насос

лінія подачі робочої рідини

гідро двигун

гідронасос

канал відводу продукції свердловини і робочої рідини

канал для відводу робочої рідини

Принцип дії базується на використанні енергії рідини (очищеної нафти), яка закачується під високим тиском по спеціальному каналу в гідравлічній вибійний поршневий двигун зворотно – поступальної дії, який перетворює цю енергію в зворотно – поступальний рух жорстко зв'язаного з двигуном поршневий насос.

В склад наземного обладнання входить

Пристрій для підготовки робочої рідини

Відстійники

Пристрій контрольно-регулюючого обладнання

Переключ пристрій

ГННУ дозволяє експлуатіровать свердловини з динамічним рівнем Нд=4500 м, і Q = 1200 м3/добу, n = 10-60 хв-1

31. Конструкція, принцип роботи та умови експлуатації діафрагмового насоса. Швидкозношувані вузли.

Установка заглибленого діафрагмового насосу призначена для експлуатації свердловин з мало дебітною продукцією, з великим вмістом піску,а також високо водневі.

Позначається УЕДН5 – 12,5 – 80

5 – зовнішній діаметр в дюймах,

12,5 – дебіт, м3/добу

800 – напір, м

Q – 4;6.3;10;12.5;16.

H – 650;800;1000;1100;1300;1700 м. ст. р

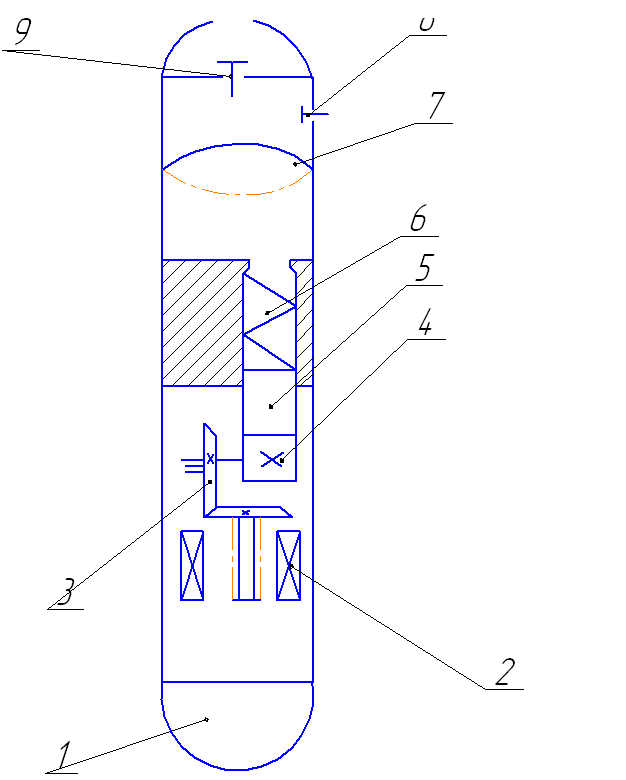

1 – компенсатор,

2- електродвигун асинхронний трьохфазний масло заповнений,

3- передача,

4-ексцентрик,

5-плунжер,

6 – пружина,

7- діафрагма,

8 – всмоктувальний клапан,

9 – нагнітальний клапан.

Частота ексцентрика n = 750 хв-1.

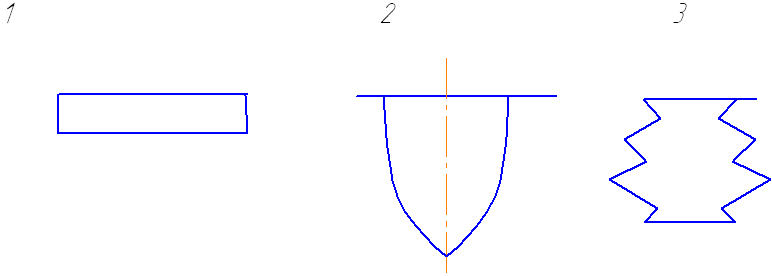

Діафрагми є плоскі, циліндричні, і у вигляді гартованого циліндра.

При обертанні вала електродвигуна і кутової зубчастої передачі ексцентрик обертається переміщує плунжер, який притискає пружину.

Так як об'єм в камері не змінний, при ході плунжера вгору масло тисне на діафрагму і прагне її вгору. Відбувається нагнітання і зміна об'єму в камері.

Плоска – найбільш проста і технологічна форма,

3-Сильфон – цей тип діафрагми дозволяє змінити об'єм діафрагменої камери в декілька раз. Крім цього, величина і напрямок зміни об'єму можуть легкоконтролюватись,

Циліндрична – це діафрагма також позволяє збільшити об'єм діафрагменої камери в декілька разів, причому при цьому не утворюється місце з високой степенню деформації.

Найбільш важливим елементом насоса являється діафрагма. Часто межа її довговічності визначають довговічність насоса, так як клапани мають достатній ресурс і їх конструкція добро опанована, а привідна частина відгорожена від агресивного середовища діафрагмою і також досить довговічні
