6.2. Технические характеристики
Технические характеристики установки приведены в таблице:
Наименование показателя |
Значение |
|
ПМР-146 |
ПМР-168 |
|
1 |
2 |
3 |
1. Принцип действия |
гидромеханический |
|
2. Допустимый перепад давлений воспри-нимаемый пластырем, МПа, не менее - наружный - внутренний |
15 20 |
|
3. Давление посадки пластыря, не более, МПа |
25 |
|
4. Сужение диаметра отверстия в ЭК, мм, не более |
10 |
|
5. Допустимый внутренний диаметр ЭК, мм |
128-133 |
146-154 |
6. Габаритные размеры пластыря, - длина, м - диаметр, мм |
5-100 121 |
5-100 140 |
7. Рабочая среда |
Нефть, минерализованная или пресная вода, кислоты. |
|
8. Температура рабочей среды, К(С°),не более |
393 (120) |
6.3 Состав установки

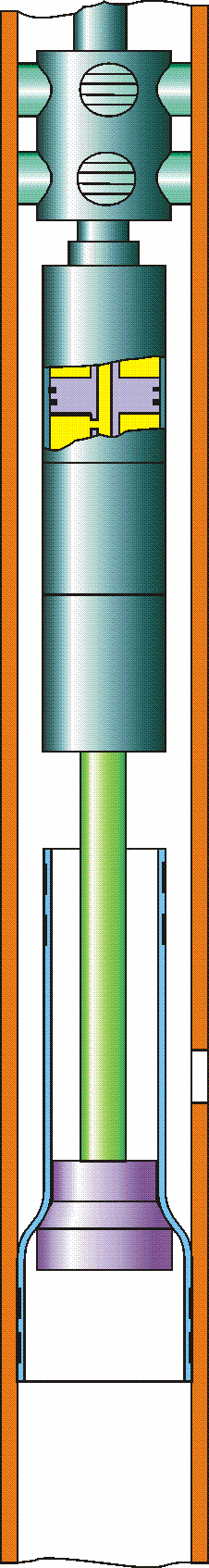

В состав установки входит: металлический расширяемый пластырь 1, пуансон 2, гидравлический посадочный инструмент 3 и гидравлический якорь 4. Схема установки изображена на рисунке 1
Р
Рисунок 1- Схема установки
исунок 1- Схема установки
6.4 Устройство и работа
Металлический расширяемый пластырь изготовлен из стальных труб, по концам которых установлены резиновые уплотнительные элементы, и соединяемых между собой, при спуске в скважину, посредством резьбы.
Пуансон, предназначенный для расширения металлического пластыря, представляет собой сегментный конус с компенсатором. Компенсатор позволяет изменять диаметр сегментного конуса в зависимости от толщины стенки ЭК и нагрузки на гидравлический посадочный инструмент.
Посадочный инструмент (рисунок 2) состоит из четырёх цилиндров 1, внутри которых перемещаются четыре поршня 2, выполненные заодно с полыми штоками. Все четыре поршня соединены между собой штоками, внутренние полости которых образуют общий канал 3 для подачи рабочей жидкости. В каждом поршне просверлено отверстие 4 для прохода жидкости под поршень. В верхнем цилиндре имеется переходник 5 для соединения с колонной насосно-компрессорных труб (НКТ). Нижний цилиндр снабжен упором 6, а в поршень ввернута тяга 7 для соединения с пуансоном.
Гидравлический якорь предназначен для фиксирования посадочного инструмента в ЭК во время процесса расширения пластыря. В качестве якоря может быть использован гидравлический якорь ГЯ–122(140)-50, ТУ 3665-088-00147585-2004 или другой якорь обеспечивающий надёжную фиксацию оборудования в ЭК и исключающий разрушение плашек.
Посадка пластыря в ЭК производится в несколько приёмов, количество которых определяется длиной пластыря исходя из хода посадочного инструмента – 800мм. В процессе посадки пластыря определяющим является посадка первого (начального) участка, во время которого происходит фиксация пластыря к ЭК, что позволяет произвести посадку последующих участков пластыря.
Рисунок 2 – Посадочный инструмент
