46.Ленточный выкуум-фильтр.

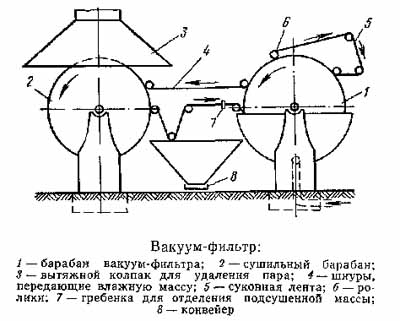

Для непрерывного обезвоживания суспензии применяют вакуум-фильтры, которые в основном состоят из фильтрующего и сушильного устройства - барабана или ленточного сушила.

Фильтрующий барабан вращается в деревянном или металлическом резервуаре, куда непрерывно поступает суспензия. Из емкости суспензия отбирается поверхностью вращающегося барабана, на которой она обезвоживается вследствие отсоса из нее воды за счет вакуума, создаваемого внутри барабана. Загустевшую массу снимают с поверхности барабана шнурами или специальным валиковым устройством.



Далее масса, обезвоженная на барабане до 20-25%, подвяливается в сушильном барабане или в сушилке. В результате получается масса с влажностью 8-9%, пригодная для изготовления различных изделий методом полусухого прессования. Производительность на 1 м² фильтрующей поверхности около 50 кг/ч; толщина слоя массы на фильтрующей ткани 1,0-1,5 мм, продолжительность цикла (набирание слоя массы) 3 мин; срок службы фильтровальной ткани - 1 месяц. Недостатком этой установки является малая производительность и высокая энергоемкость.

47.Классификация центрифуг.

Центрифуги классифицируют: 1) по величине фактора разделения; 2) по физической сущности процесса - осадительные и фильтрующие; 3) по характеру работы- периодические и непрерывные; 4) по расположению ротора; 5) по способу выгрузки осадка.

По фактору разделения промышленные центрифуги условно делят на: нормальные центрифуги с фактором разделения Ф_р<3500; скоростные или сверхцентрифуги с фактором разделения Ф_р> 3500.

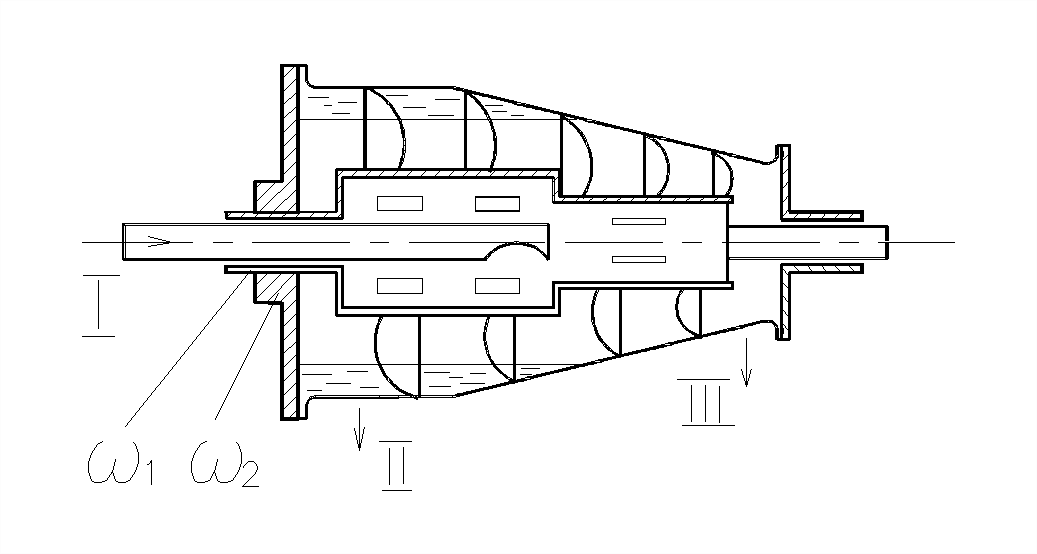

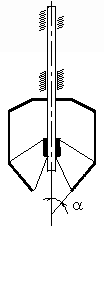

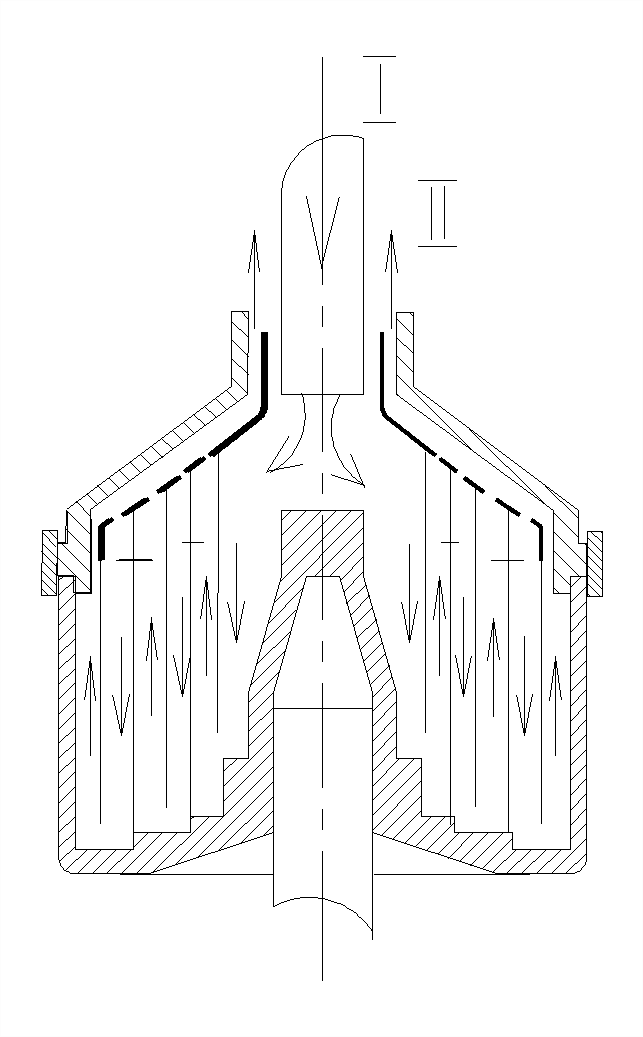

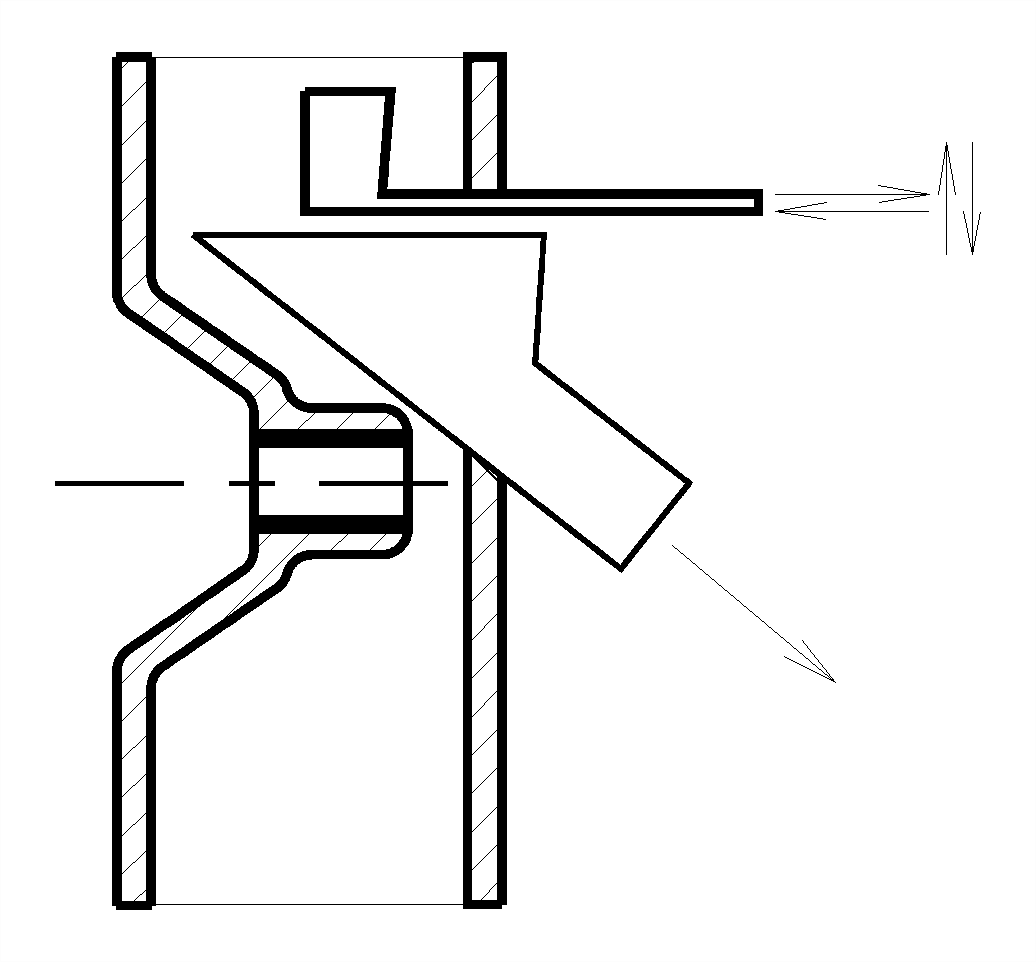

По способу выгрузки осадка из барабана различают центрифуги с выгрузкой ручной, гравитационной, шнековой, ножами и скребками, пульсирующими поршнями и др. (рисунок 45).

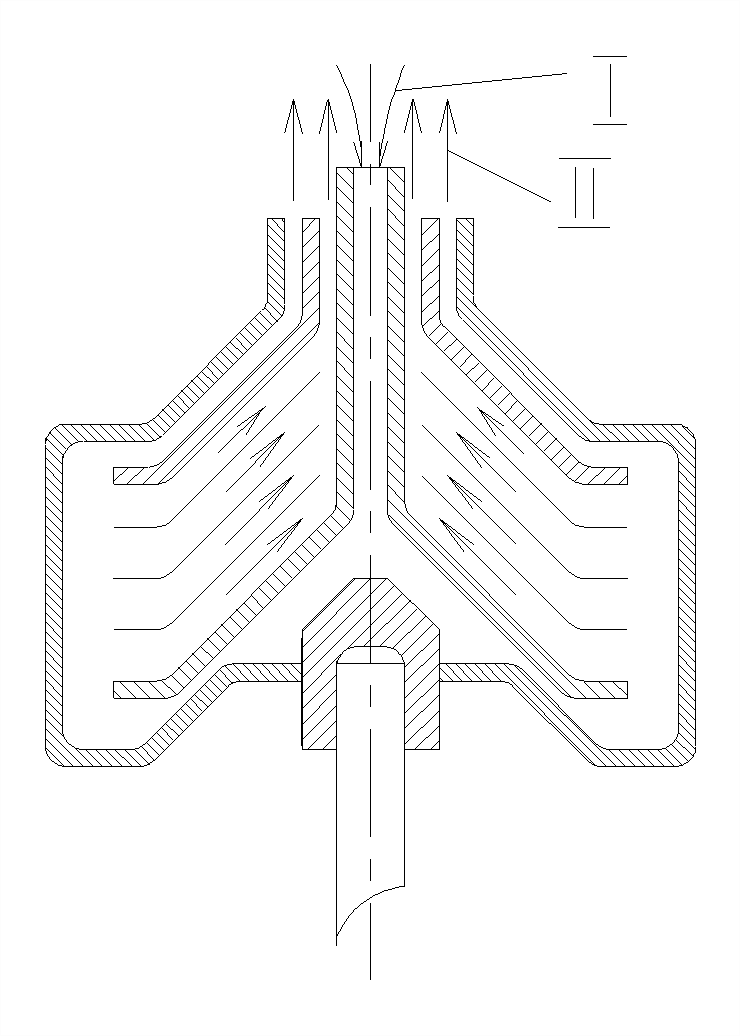

I - суспензия; II - фугат; III - осадок

Рисунок 45 - Способы выгрузки осадка.

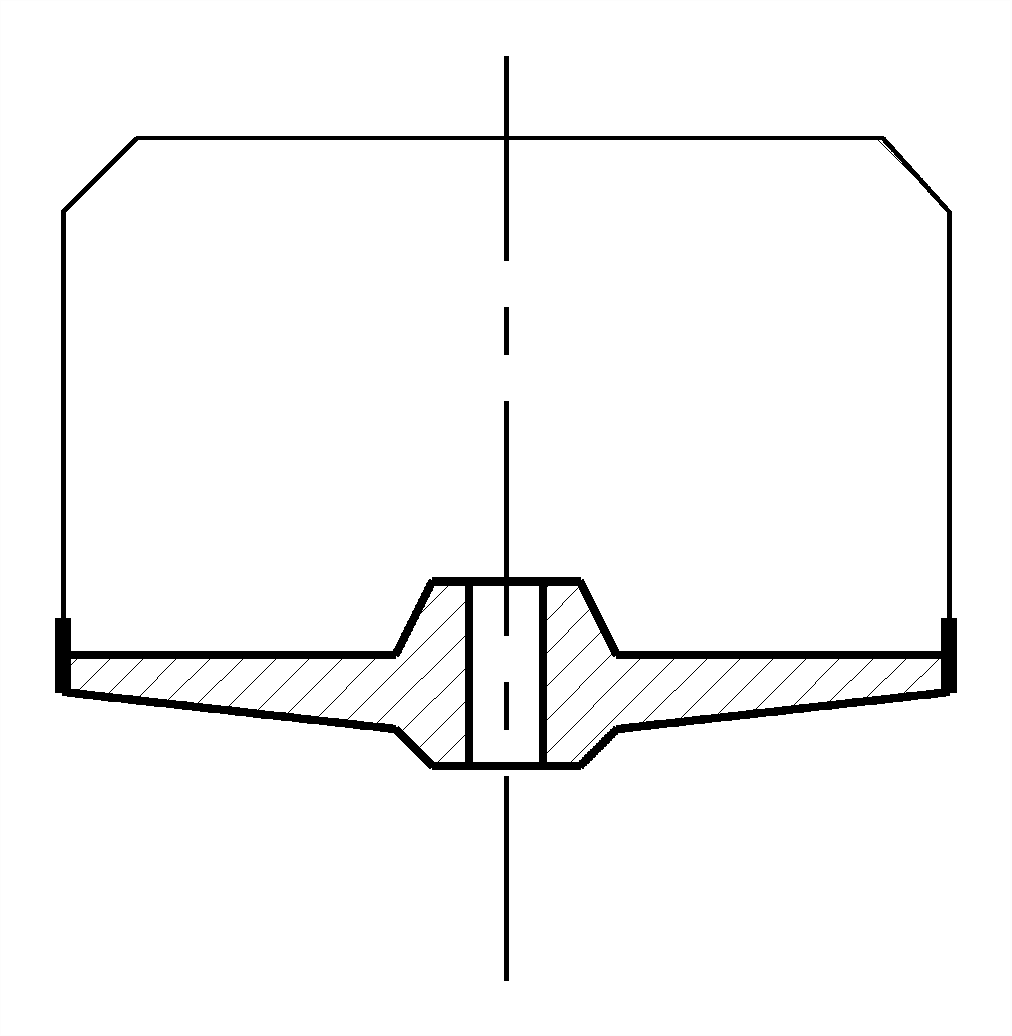

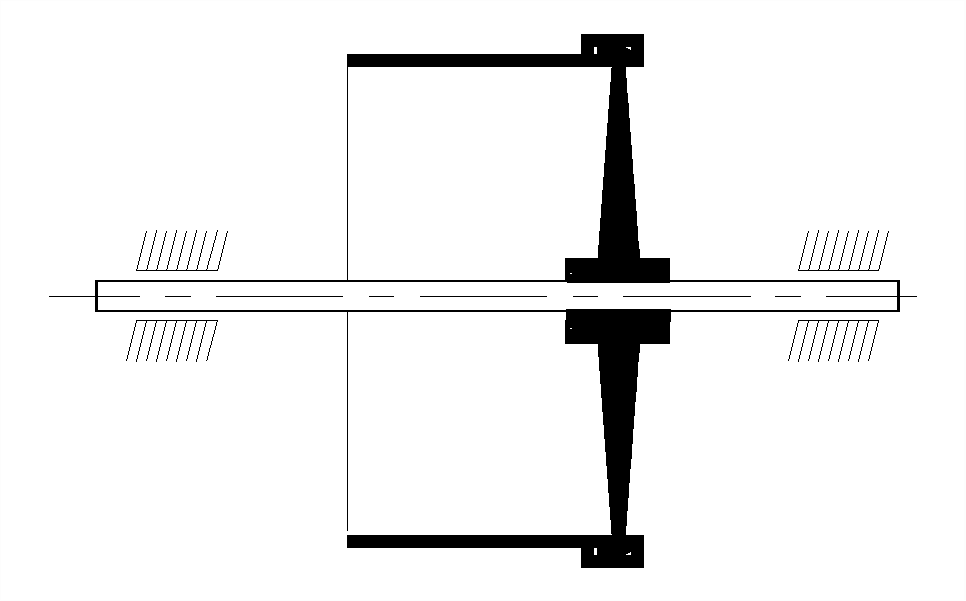

По конструкции опор и расположению оси барабана центрифуги делят на подвесные вертикальные (на колонках), вертикальные стоячие (с подпертым валом), горизонтальные, наклонные (рисунок 46).

1	2	3



1 - вал подперт в жестких опорах; 2 - вал, подпертый с упругой опорой; 3 - висячий вал с верхним креплением опор; 4 - вал, подвешенный на колоннах; 5 - горизонтальное крепление вала в жестких опорах; 6 - консольное крепление ротора.

Рисунок 46 - Схемы расположения ротора и крепления валов роторов.

По организации процесса разделяют периодически и непрерывно действующие центрифуги.

48.Маятниковая центрифуга типа фмб.

Маятниковые центрифуги.

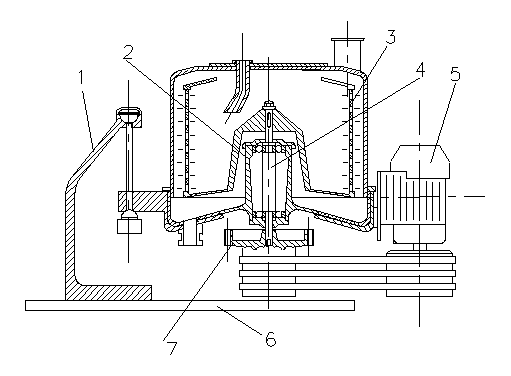

1 - колонны; 2 - корпус привода; 3 - ротор; 4 - вал; 5 - электродвигатель; 6 - фундаментная плита; 7 - тормоз.

Рисунок 56 - Маятниковая центрифуга типа ФМБ (Б- через борт) с верхней выгрузкой осадка.

Эти центрифуги изготовляют в двух основных конструктивных исполнениях: ФМБ- с верхней (через борт ротора) выгрузкой осадка и ФМД- с нижней (через днище ротора) выгрузкой осадка.

Фильтрующие центрифуги ФМБ, ФМД являются универсальными машинами. В химических производствах они применяются для разделения суспензий со средне- и малозернистой (размер частиц более 10 мкм) твердой фазой и широким диапазоном концентраций. Наиболее эффективно применение этих машин в специализированных малотоннажных производствах, а также для разделения труднофильтруемых суспензий, когда требуется получение осадка с минимальной влажностью и весьма высокой эффективностью его промывки. Центрифуги успешно используют для разделения суспензий как с растворимой, так и нерастворимой твердой фазой (в том числе с твердой фазой, имеющей повышенную абразивность), особенно, когда недопустимо ее измельчение.

Осадительные центрифуги ОМБ и ОМД предназначены для разделения суспензий с высокодисперсной твердой фазой и объемной концентрацией более 1 %, когда применение осадительных центрифуг непрерывного действия или центрифуг с механизированной выгрузкой осадка невозможно или экономически неэффективно. К таким случаям относятся: а) образование тиксотропных осадков, не транспортируемых шнеком; б) необходимость выделения из суспензии частиц менее 5 мкм (в этом случае центрифуги ОМБ и ОМД работают с порционной выгрузкой суспензии без перелива фугата через борт ротора); в) разделение суспензии с высокоабразивной твердой фазой; г) необходимость переработки небольших порций суспензии.

К достоинствам маятниковых центрифуг следует отнести простоту конструкции, малую массу и низкую стоимость машины.

Существенным недостатком центрифуг этого типа является применение ручного труда для выгрузки осадка и периодические остановки центрифуги для осуществления этой операции.

Общим конструктивным признаком маятниковых центрифуг с ручной выгрузкой осадка является вертикальное расположение оси ротора 3, вал 4 которого вращается в подшипниках качения, расположенных в корпусе привода 2. Станина подвешена на трех тягах с шаровыми шарнирами в колонках 1, установленных на фундаментной плите 6, что позволяет валу ротора самоустанавливаться и уменьшает динамическую нагрузку на подшипники при возникновении дисбаланса. Привод центрифуги - от электродвигателя 5 через клиноременную передачу. Тормоз 7 центрифуги сблокирован с электродвигателем. Описанная конструкция получила наибольшее распространение и считается стандартной для маятниковых центрифуг с ручной выгрузкой осадка.

При работе центрифуги суспензия подается в ротор обычно на ходу машины через питатель или отверстие в крышке кожуха. Суспензия высокой концентрации, а также суспензия с абразивной твердой фазой загружаются в неподвижный ротор до пуска центрифуги. Фильтрат и промывной фильтрат выводятся из кожуха через сливной штуцер, расположенный в станине. Осадок выгружается вручную через борт или днище ротора. В химических производствах центрифуги с верхней выгрузкой применяются преимущественно с диаметром ротора 400  1250 мм, а с нижней выгрузкой - с диаметром ротора 800  1600 мм.
