5 Атомные тэц. Одноконтурные, двухконтурные, трёхконтурные.
Особенностью АКЭС и АТЭС в получении теплоты и в защите от выбросов радиации. Турбинная часть такая же как на ТЭЦ и КЭС. Защита бывает по 1- контурной, 2х-контурной, 3х- контурной схеме.
Основное отличие атомных ТЭЦ от тепловых заключается в том, что для получения теплоты используется не парогенератор, а ядерный реактор, в котором энергия выделяется при расщеплении ядер тяжелых металлов(изотопов урана и плутония). Отвод теплоты от ядерного реактора осуществляется с помощью циркулирующей жидкости или газа.

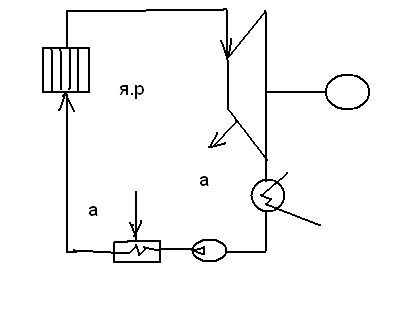

Одноконтурная схема самая опасная.
Особенностью является влажный пар.
Одноконтурная Двухконтурная
Трехконтурная
6. Теплоносители и рабочая среда применительно к тепловым и атомным электростанциям.
Рабочая среда (рабочее тело) на ТЭС и АЭС одни и те же – водяной пар. На ЭС с ГТУ рабочим телом являются продукты сгорания органического топлива. На ГЭС – вода. Ветряные ЭС – воздух. Парогазовые установки (ПГУ) – смесь продуктов сгорания и водяного пара. Функция рабочего тела – преобразование тепловой энергии в электрическую.
Для ЭС, работающих на органическом топливе основной теплоноситель (ТН) – продукты сгорания. Назначение ТН – транспортирование теплоты, а также её отвод от одних элементов к др. Промеж. органические ТН – дефинил, расплавленные металлы, соли (Na, cl, Na2SO4), на АЭС используются не водяные ТН (Na, K, сплавы Na c K). Требование – иметь вещество с высокой температурой кипения при низком давлении. Такие ТН – газы (СО2), гелий.
7. Основные потребители тепловой и электрической энергии. Графики тепловых нагрузок.

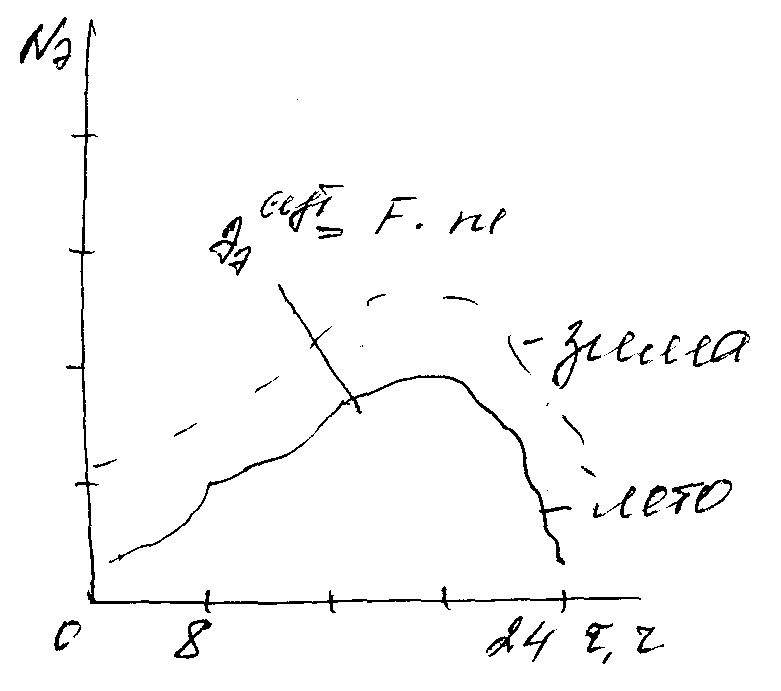

Суточный график отпуска электрической энергии.
Площадь под кривой – выработка электрической энергии за сутки.

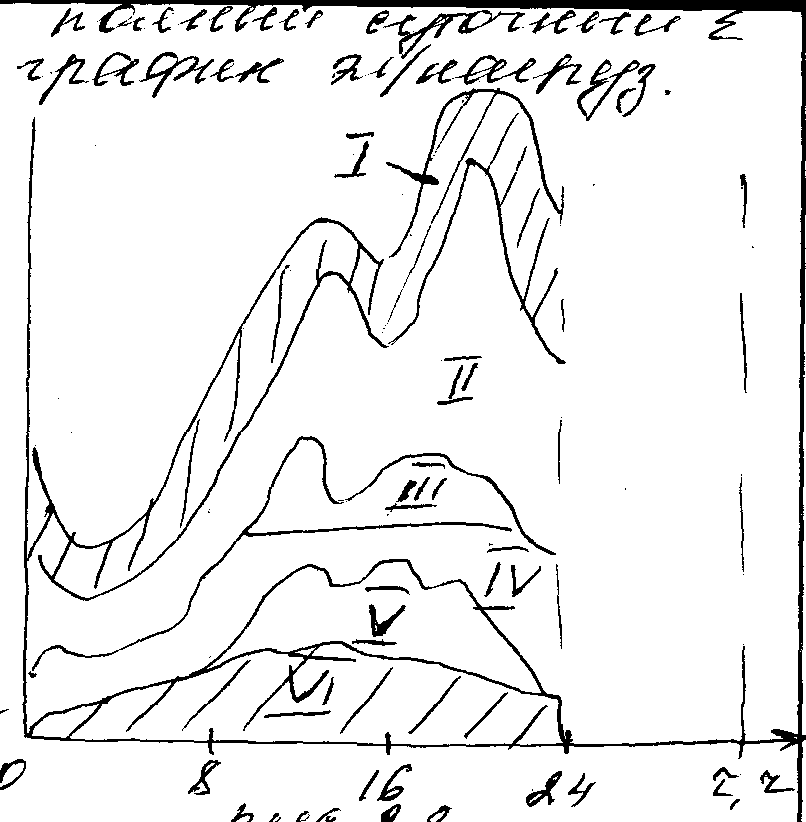

Суммарный график.
1-потери и отпуск электрической энергии на собственные нужды станции.
2-коммунально-бытовая нагрузка.
3-односменные промышленные предприятия.
4-электрофицированный транспорт.
5-двухсменные промышленные предприятия.
6- трехсменное промышленное предприятие.
Мощность станции выбирается по максимуму нагрузки в зимнее время(в остальное время оборудование используется не полностью). По суточным и месячным графикам строится годовой график, который характеризуется тремя уровнями.
Площадь под графиком показывает годовое потребление энергии.
1-количество энергии, которая выработана как пиковая электрическая нагрузка
и
2-промежуточная нагрузка.
3- базовая электрическая нагрузка.

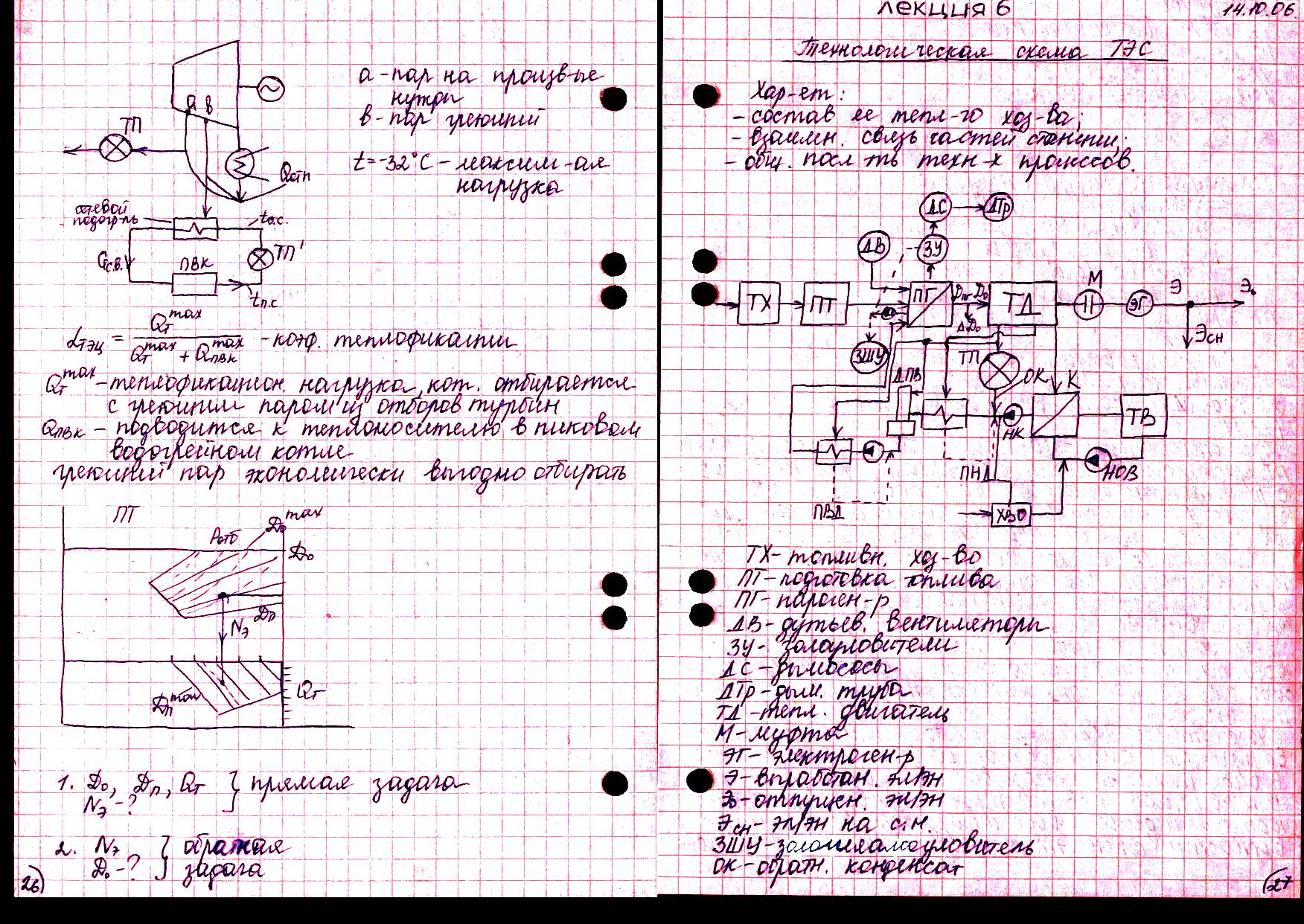

Тепловое потребление.
Требуется для технологических процессов, силовых установок, промышленных, отопительных, вентиляционных производств, жилых и общественных помещений, бытовых нужд.
Для производственных целей требуется насыщенный пар давлением от МПа
Однако чтобы уменьшить потери при транспортировке пар поступает несколько перегретый
На отопление, вентиляцию, горячее водоснабжение обычно отпускают горячую воду t=70…150-городские, t=70…180- пригородные.
Тепловая нагрузка на электрическую станцию определяется расходом теплоты на производственные процессы и бытовые нужды и условно подразделяются на 3 группы:
1). Технологическая тепловая нагрузка.
2). Отопительная нагрузка жилых, общественных, производственных зданий и их вентиляция.
3). Горячее водоснабжение.
При определении расчетного расхода теплоты на отопление исходят не из абсолютной минимальной наружной температуры, а из более высокой расчетной температуры расчетного воздуха. Она больше, чем абсолютная минимальная температура наружного воздуха. В качестве нее берут среднюю температуру наиболее холодной пятидневки из 4 наиболее холодных зим за 25 летний период. При этом отопление включается при уменьшении среднесуточной температуры наружного воздуха ниже +8 в течении 5 суток подряд. Отопительная нагрузка максимальна в зимнее время. В течение суток нагрузка постоянна.

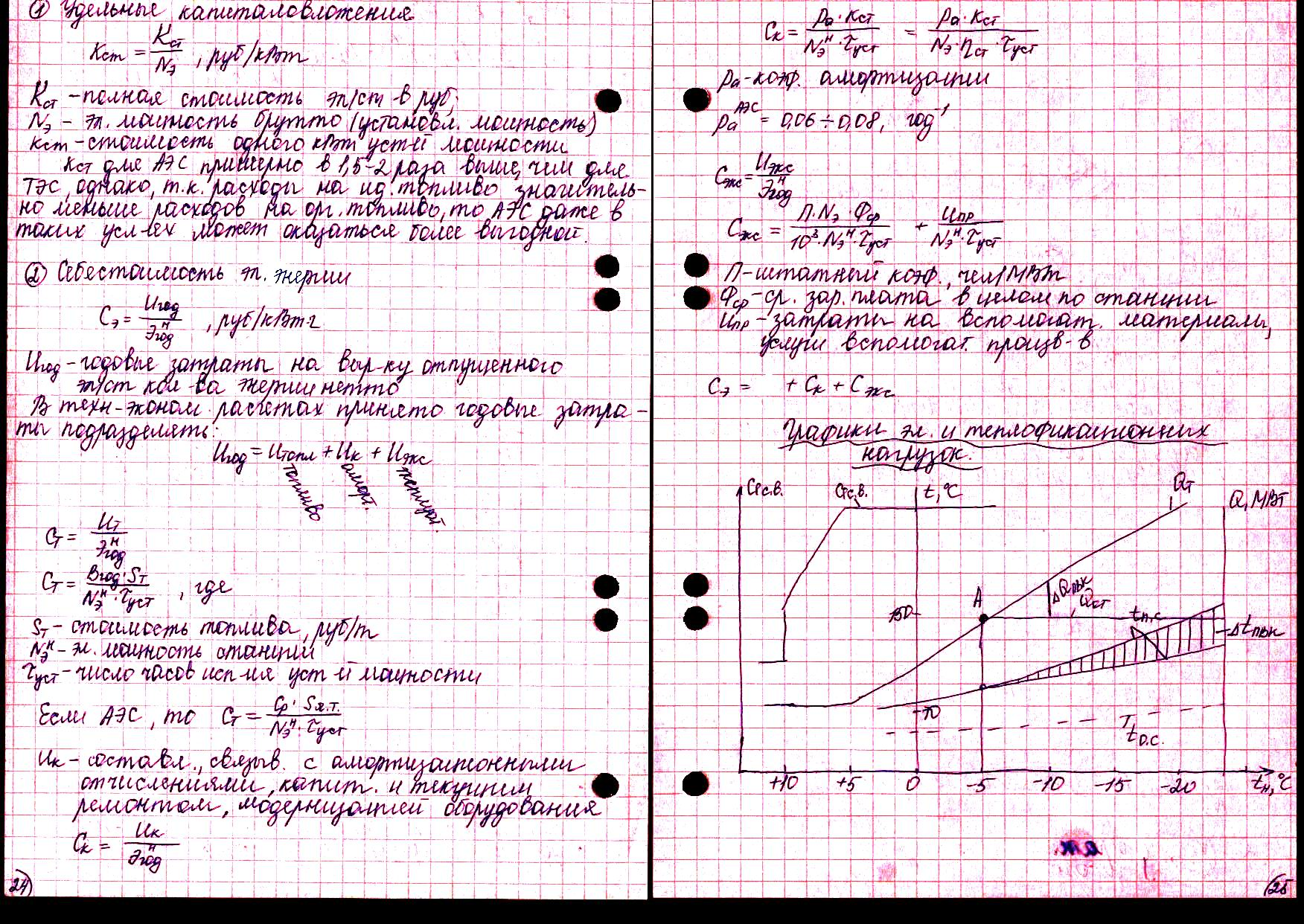

Годовой график отопительной нагрузки.

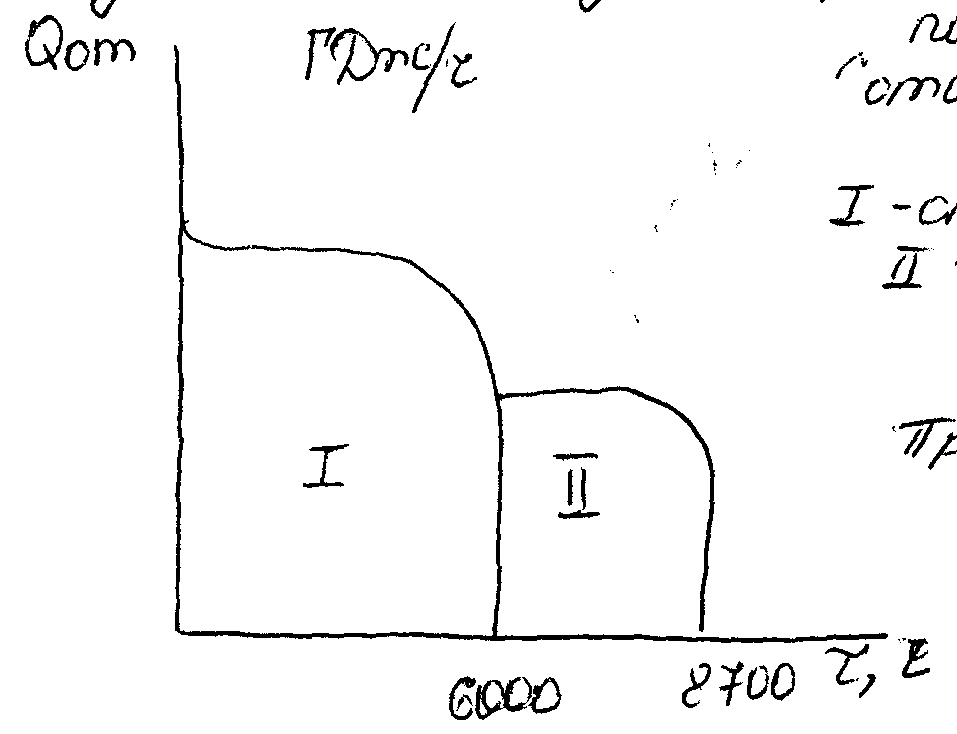

Суммарный годовой график тепловой нагрузки по продолжительности для отопления, вентиляции и горячего водоснабжения.
1-отопительный период
2- только горячее водоснабжение.
Продолжительность отопительного периода 2500-6100 часов в год в зависимости от региона.
Системы теплоснабжения бывают паровые и водяные. У нас распространены водяные.
Преимущества водяных систем по сравнению с паровыми: 1).перенос теплоты возможен на большие расстояния до 10 км. 2).Незначительное понижение температуры теплонасителя.3). меньше требуемое давление в отборе турбины для обеспечения заданной температуры у потребителя.
