35.Влияние регенеративного подогрева конденсата и питательной воды котлов и парогенераторов на тепловую экономичность установки.
1. Регенер.подогрев прим-ся на всех паротурбинных уст-ках, т.к. повышает общую экономичность.
2. В схемах с р/п-вом потоки пара, отводимые из турб. в РП совершают работу без потерь в холодном источнике. Для одной и той же эл. мощности турбогенер-ра, расход пара в конд-р уменьш-ся и КПД уст-ки возрастает (т.к. уменьш-ся q2).
3. Кол-во пара, отбир-го из отборов зависит от т-ры, до кот. м/б подогрет конденсат турбины. Чем выше пар-ры пара перед турб.,тем выше интервал т-ры подогрева конденсата и выше эффект от применения схемы с р/п-вом.

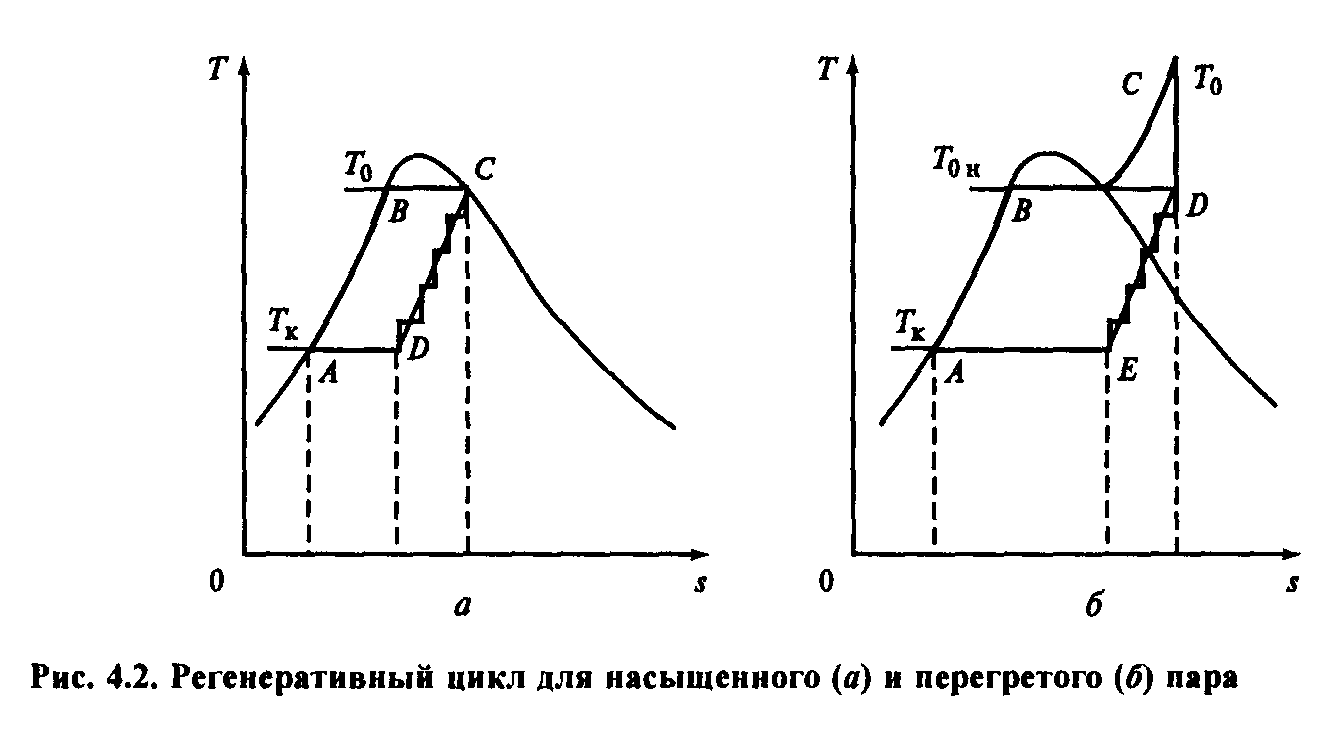

4. Конденсат отраб-го пара откачив-ся из конд-тора при t=20…40 С в завис-ти от.Вместе с тем, т-ра,при кот. происходит испарение воды в котле, отвечает начальному давлению.В диапазоне =3,3…22,13 МПа, т-ра насыщ-я меняется 234…374 С. Это дает возможность осущ-вить регенерацию т-ты, т.е. передать питат-ой воде часть т-ты, отдаваемой охл-щей воде в конд-ре.
Нагрев питат. воды рассм-ся как тепловое потреб-ление в комбинир-ом цикле. Выигрыш в экономич-сти, как и в цикле с внешним тепловым потребл-ем пропорционален мощности, вырабат-мой на базе теплового потребления.
Простейшая сх. р/п-ва воды с 3 РП питат. воды:
36.Распределение отборов в турбине в циклах без промежуточного перегрева.
Уд-ая работа отбираемого пара равна:
,

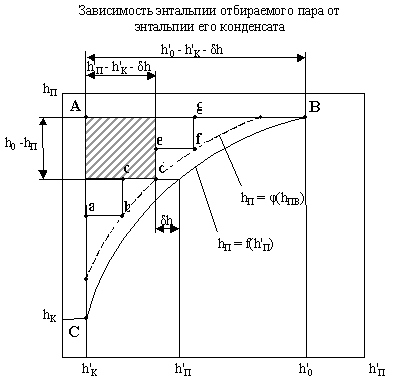

α – доля отбираемого пара. Lα пропорц-на площади со сторонами и . Эта пл-дь будет наибольшей когда h отбир-го пара будет средней между h0 и h’K. Т.е. максимум работы отбираемый пар совершит если нагрев пит. воды в подогревателе составит примерно половину необх. нагрева от т-ры конденсата до т-ры насыщения (от ТК до Т’0). Повысить эконом-ть можно применив неск-ко ступеней регенер-и. На рис-е показан трёхступ-ый отбор. Эн-я на тепловом потреб-и будет пропорц-на пл-ди AabcdefgA. Наиб-ший выигрыш эконом-ти будет при бесконечном числе подогр-лей. Выр-ка эн-ии на тепловом потреб-нии будет пропорц-на пл-ди ABC.
При ограниченном числе ступеней подогрева целесообразно выбирать точки отбора пара с таким расчетом, чтобы пов. энтальпии пит. воды было прим. одинаковым в каждой ступени подогрева или чтобы теплоперепады м/у ступенями были приблизительно равны м/у собой (т.е. либо ab=cd=cb, либо bc=de=fg). На практике след. учитывать то, что с ростом энтальпии пит. воды становится все более трудным достаточно охладить уходящие из котла продукты сгорания, поэтому теоретический выигрыш от повышения конечной т-ры подогрева пит. воды может быть утрачен в связи с ростом потерь с уход. газами котла. Поэтому важным явл. выбор т-ры пит. воды.
Отборы пара принято нумеровать по ходу пара, а подогреватели по ходу питательной воды. Очевидно, что в самом низком отборе, т.е. в отборе с наиболее низкими параметрами пара наиболее близко расположенных к выходу из турбины. При этом давление в корпусе подогревателей различно и примерно соответствует давлению в питающем отборе турбины. Например в ПНД 4 р по греющей стороне определся по р-ию в первом отборе. При этом обеспечивается возможность самотечного слива дренажа из после-дующего по ходу пит. воды подогревателей в предыдущий, что получило название каскадного типа. Из последнего в этой цепочке подогревателя (по ходу конденсата он 1-й) весь собранный дренаж дренажным насосом подается в конденсатно-питательный тракт.
а)каскадная сх. слива дренажа с одним дренажным насосом(ДН) без охладителя дренажа(ОД); б)каскадная сх. слива дренажа с одним ДН с ОД; в)сх. с откачкой дренажа насосами;
