33.Рабочий процесс пара в турбинах аэс с паровым промежуточным перегревом.
Поступающая с
потоком влага в теплообменнике испаряется
и полученный при этом пар перегревается
до некоторой температуры
.
Затраченную на это теплоту можно
использовать с большим КПД, если получить
некоторое дополнительное количество
пара при начальном давлении Ро.
Следовательно, испарять влагу после
ЦВД нецелесообразно. Если после ЦВД
установить сепаратор и отсепарированную
в нем влагу направить в регенеративную
систему турбинной установки, а пар до
поступления в ЦНД турбины перегреть,
то КПД установки будет выше, чем при
работе по схеме с одним теплообменником
или сепаратором. Такая схема будет
представлять собой схему с промежуточным
перегревом пара в чистом виде.
34.Влияние конечного давления на тепловую экономичность установки.
Чем
ниже
, тем выше внутренняя (удельная) работа
цикла, что повышает его тепловую
экономичность.
Располагаемая работа в цикле abcdea превышает располагаемую работу цикла a1bcde1a1 на величину, эквивалентную заштрихованной площади aa1e1ea.
Разность
располагаемых т/перепадов на турбину:
.
Учитывая, что
изменение Тк
незначительно влияет на кол-во теплоты,
подводимое в котле, можно считать, что
относительно небольшое снижение Тк
существенно влияет на тепловую
экономичность установки в сторону

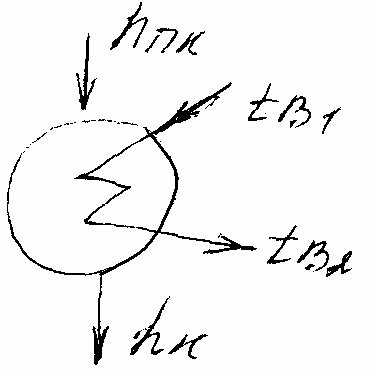

повышения. Температура, при кот.
происходит конденсация пара (тем-ра
насыщения):
tв1
и tв2-тем-ра
охлаждающей воды в конд-ре на входе и
выходе;
-
недогрев воды до тем-ры насыщения,
соответствующей давлению в конд-ре;
m-кратность
охлаждения=кол-во охлажд-щей воды,
приходящееся на 1кг пара, поступ-го в
конденсатор;
-нагрев
охлажд-щей воды в конд-ре; Ср-теплоемкость
охлажд-щей воды (4,19 кДж/кгС); hпк
и hк-энтальпия
пара на входе и выходе из конд-ра.
определяет:
1)потери с выходной скоростью (Рк
падает, а значит W
возрастает);
2)внутренний
относит. КПД последней ступени турбины;
3)расход пара в конд-р.
Эти
пар-ры влияют на изменение общей мощности
уст-ки: с понижением
несмотря на рост потерь с повышением
выходн. скорости и увеличением конечн.
влажности

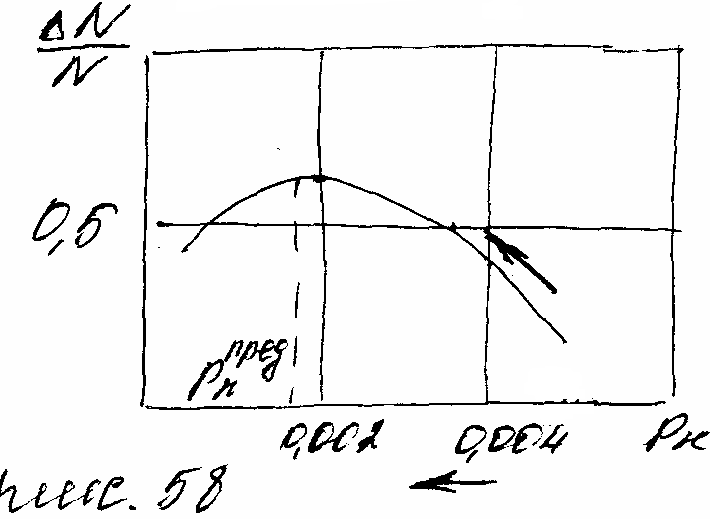

,мощность турбины растет, но, достигнув
max-ма
сниж-ся. Такое изменение
связано
с тем, что при некотором
в
min-ном
сечении лопаточной решетки турбины,
скор. пара приним. критич-ое значе-ние
и дальнейшее понижение
приводит к расширению пара в косом
срезе, а когда расширительная способность
исчерпана, он расшир-ся за пределами
ступени турбины и, используемый перепад
энтальпии уже не измен-ся. В то же время,
тем-ра охл. воды на вых. Из конд-ра
пониж-ся. В 1-й регенеративн. подог-рев-ль
отводится большее кол-во пара, это
приводит к тому, что расход пара ч/з посл
ступени ЧНД падает, а вырабат-я мощность
уменьш-ся. Т.о. снижение
целесообразно только до
пред.

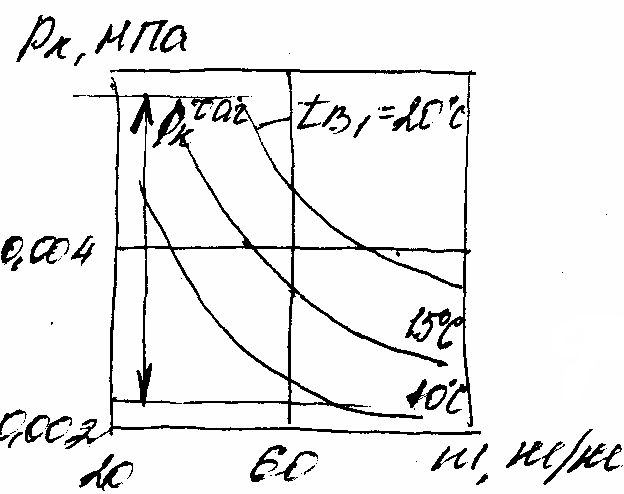

Тем-ра охлаждающей
воды Тв1
измен-ся в широких пределах: от +2 до +4
зимой, до +-
летом, и только при ее низких знач-ях
,высоких кратностях охлажд-я - m
и небольших
,м/б
достигнуты давления в конд-ре близкие
к
пред.
Обычно оптим. знач-е m=50…80кг/кг;
tв1=2…25
С;
=3…6
С; (hпк-hк)=2200…2300кДж/кг.
