10. Захист тунелю від підземних вод.

Захистити тунель від підземних вод можливо двома способами: а) Герметизація обробки тунелю б) Заходи по дренажу, в результаті яких в гірському масиві, що оточує тунель, встановлюється пониження рівня підземних вод, а сам тунель опиняється в осушеній зоні.

А) Герметизації тунелю сприяють: збільшення щільності та водонепроникності обробки шляхом підбору складу бетону по щільності та використання спеціальних добавок; нагнітання за обробку цементних розчинів, особливо з підвищуючими їх водонепроникність добавками; гідроізоляція обробки (гідроізоляція виконується цементним розчином. При великому гідростатичному тиску застосовують гідроізоляцію, що складається з 2-4 шарів рулонного матеріалу, наклеюваного на бітумній мастиці)

Б) Осушення гірського масиву досягається за допомогою поверхневого водовідведення, дренажних пристроїв та протифільтраційних завіс.

11. Конструктивні особливості порталів.

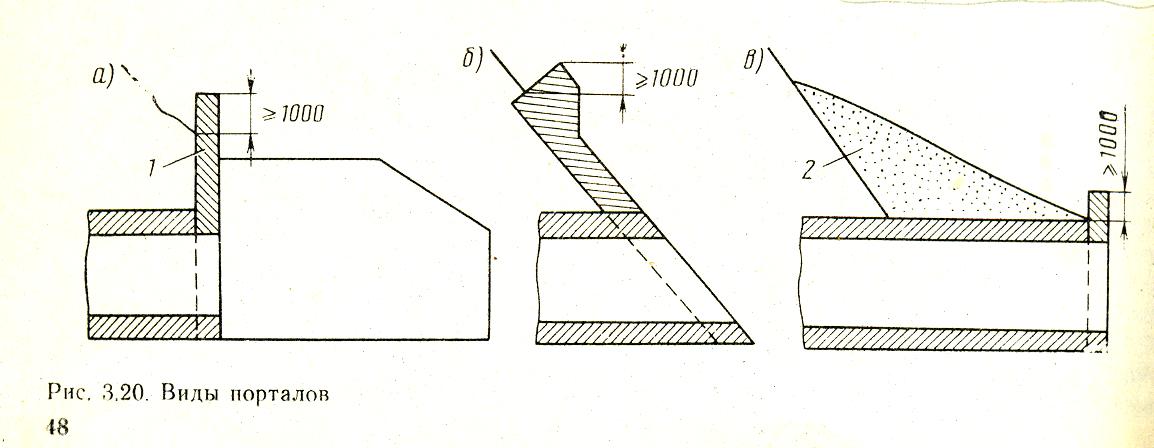

Перехід від тунелю у передпортальній виїмці здійснюється за допомогою порталу, для забезпечення стійкості лобового і бокових укосів виїмки, відводу води з лобового укосу. Портали тунелів влаштовують залежно від стану ґрунту на схилах гірського масиву і підходів до тунелю : врізними (рис. 3.20,а) чи похилими(рис. 3.20,б) з торцевою підпірною стіною 1 абовиносними з штучною засипкою 2

Крім торцевої стіни, до складу порталу входять водовідвідна канава та перше кільце обробки.

Для облаштування порталу виконують зрізання і зміцнення лобового укосу.

12. Вентиляція при будівництві тунелів

Необхідність вентиляції виникає через виділенні шкідливих газів при вибухових роботах, а також повітря забруднюється пилом при бурінні шпурів та завантаженню породи.

Вентиляція при проведенні робіт:

Витяжна

Припливна

Припливно-витяжна

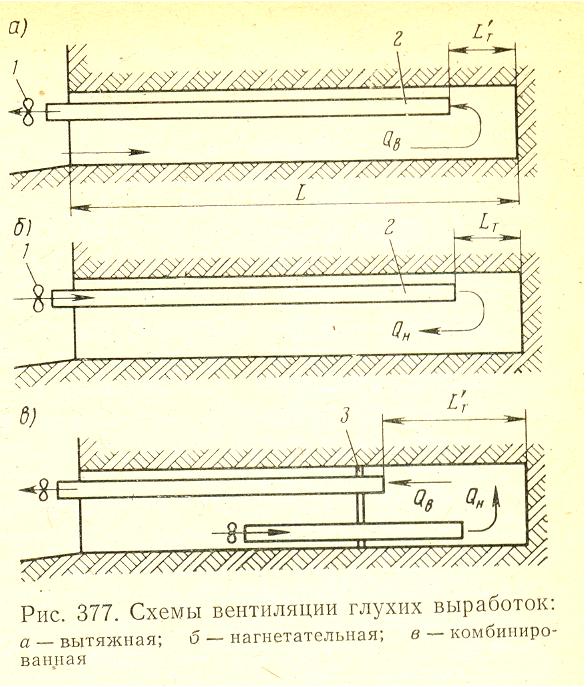

Найпростішою та економічною є витяжна система вентиляції (а), при якій забруднене повітря з ввімкненням вентилятора 1 всмоктується трубою 2, розташованою поблизу забою.

При припливній системі вентиляції(б) свіже повітря по трубі 2 подається у при забійний простір , витісняючи забруднене повітря, виключаючи можливість ведення будь-яких робіт у тунелі до повного видалення шкідливих газів.

Припливно-витяжна система (в) поєднує припливну і витяжну системи та забезпечує швидке і повне очищення при забійного простору без забруднення повітря у всьому тунелі. На відстані 30-50м від забою встановлюють фанерну суцільну перемичку 3 , для зменшення зони розповсюдження шкідливих газів.

К ількість повітря визначається за максимальною кількістю людей, одночасно зайнятих на підземних роботах, не менше 6 м³/хв на одного робочого.

Швидкість повітря має бути більш ніж 0,25 м/с,та менше 6 м\с.(0,25<V<6)

13. Вентиляція при експлуатації тунелів

Для забезпечення нормальних умов роботи обслуговуючого персоналу, поїзних і ремонтних бригад необхідна постійна подача свіжого зовнішнього повітря, що зменшує вологість у тунелі, що знижує концентрацію шкідливих домішок до допустимих меж і підтримуюча температуру повітря на рівні, що відповідає санітарно-технічним умовам. Швидкість повітря має бути більш ніж 0,25 м\с,та менше 6 м\с. Вентиляція тунелів може здійснюватися природним шляхом або штучним за допомогою вентиляційного обладнання.

Природна вентиляція ґрунтується на природній повітряній течії, яка виникає у разі дії ряду чинників, головними з яких є : орієнтація тунелю в плані відносно пануючого напряму вітрів, різниця відміток порталів, форма плану, довжина тунелю, частота і швидкість руху поїздів.

Штучна вентиляція може бути припливна, витяжна та припливно-витяжна.

За способом обміну повітря в тунелі розрізняють поздовжню, поперечну та напівпоперечну вентиляції.

При поздовжній системі тунель використовують як повітропровід, повітря в якому подається через шахту або від вентиляційних камер біля порталів.

У поперечній системі вентиляції подача свіжого повітря та видалення забрудненого виконується по спеціальним каналам одночасно по всій довжині тунелю.(розміщуються 2 канали : для подачі свіжого та видалення забрудненого повітря )

При напівпоперечній системі використовують тільки один канал, другим є сам тунель.(Свіже повітря подається по вентиляційному каналу, паралельному до осі тунелю, а забруднене повітря видаляється по тунелю). Кількість свіжого повітря знаходять з умови: концентрація шкідливих газів не повинна перевищувати дозволений норм.
