48. Разновидности открытого способа работ
Открытый способ работ, при котором вскрывают поверхность земли, применяют при мелком заложении линий метрополитенов. В настоящее время мелкое заложение имеет преобладающее распространение не только на линиях метрополитенов СССР, Европы, США, но и Индии, Мексики, Бразилии. При сооружении тоннелей открытым способом могут быть применены три способа работ— котлованный, траншейный и щитовой.
Котлованным принято называть такой способ работ, при котором возводимое сооружение опирается на дно предварительно разработанного котлована, после чего котлован засыпается.
Траншейный способ применяют в тех случаях, когда линия мелкого заложения проходит под сравнительно узкой улицей или вблизи от зданий и когда время перерыва движения городского транспорта должно быть максимально сокращено. Этот способ заключается в том, что в первую очередь сооружают стены тоннеля в узких траншеях, а затем вскрывают поверхность на всю ширину и небольшую глубину и быстро сооружают перекрытие, опирающееся на готовые стены. Оставленное ядро выбирают позже под защитой перекрытия и восстановленным покрытием проезжей части над ним.
15 SO"
а)

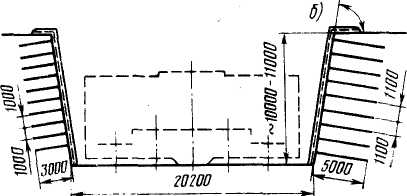

Рис. 21.1. Нагельное крепление откосов котлована
Щитовой способ предназначен для сооружения перегонных тоннелей с цельносекционной обделкой при помощи комплекса оборудования, состоящего из проходческого щита прямоугольного сечения, технологической платформы, механизмов для выемки грунта и козлового крана.
Котлованный способ
Нагельное крепление откосов котлована. Нагельное крепление (рис. 21.1) состоит из стальных стержней — нагелей, забиваемых в грунт откосов или вставляемых в просверленные скважины. Нагели придают массиву грунта устойчивость, что позволяет увеличить крутизну откосов котлована (75—80°), а в отдельных случаях при благоприятных геологических условиях — сделать стены котлована вертикальными. Нагели располагаются в шахматном порядке с шагом 1,0—1,2 м в обоих направлениях.
Для защиты от атмосферных влияний поверхности откосов покрывают набрызг-бетоном толщиной 50 мм по металлической сетке из проволоки диаметром 3— 6 мм с ячейками 150Х 1504-250x250 мм.
На рис. 21.1 показаны два варианта устройства нагельного крепления. В одном варианте (рис. 21.1, а) нагели диаметром 30 мм и длиной 3,0 м забивают в заранее пробуренные скважины диаметром 24 мм. В другом варианте (рис. 21.1, б) нагели диаметром 18 мм и длиной 5,0 м вставляют в скважины диаметром 105 мм, которые заполняют затем цементным раствором. В обоих вариантах бурение скважин производится электросверлом после схватывания набрызгбетона. В местах расположения нагелей перед нанесением набрызгбетона устанавливают деревянные пробки. Перед сверлением скважин пробки извлекают. Установленные нагели в обоих вариантах закрепляют на набрызг-бетоне приваркой к ним фиксаторов.
Разработку грунта и закрепление откосов производят последовательными заходками на глубину 1,0—1,5 м.
Крепление котлована металлическими сваями. Наиболее распространено временное крепление вертикальных стен котлована металлическими сваями (рис. 21.2).
