43. Трехсводчатые станции пилонного типа
Станции с обделками из чугунных тюбингов. Основным конструктивным элементом трехсводчатых станций с чугунной обделкой является тоннель кругового очертания. На линиях отечественных метрополитенов тоннели трехсводчатых станций имеют два диаметра — 8,5 и 9,5 м (рис. 17.15).
Каждое кольцо обделки тоннеля шириной 0,75 м состоит из тюбингов в основном трех типов: ключевого, соседнего с ключевым и нормального; внизу — лотковый блок. Для нижней половины колец нормальные тюбинги облегчены. Перевязка радиальных швов осуществляется при помощи тюбинга, составляющего по дуге половину нормального. Лотковый блок прямолинейной формы, одинаковый для тоннелей обоих диаметров (рис. 17.15) — железобетонный с тонкостенной чугунной плитой сверху.
Тюбинги для тоннелей (рис. 17.16) изготовлены из чугуна марки СЧ-21-40. Применение для тюбингов высоко марочного модифицированного чугуна типа ВЧ-50-2 значительно уменьшает их массу.
Конструкция трехсводчатых станций пилонного типа состоит из трех тоннелей, расположенных в одном уровне параллельно друг другу. Расстояние между осями тоннелей зависит от геологических условий заложения станции и определяет размер промежутка (целика грунта) между тоннелями. Чем слабее грунт, тем больше размер целика. Для большинства осуществленных в СССР станций пилонного типа целик грунта был принят равным 0,9 и 1,35 м, в отдельных случаях увеличен до 1,6 и 3,0 м.
В настоящее время типовая пилонная станция состоит из двух боковых тоннелей диаметром DH=8,5 м и среднего диаметром DH==9,5 м с промежутком между ними в 0,75 м (рис. 17.17). Для образования проходов между средним и боковыми тоннелями в обделку боковых тоннелей с одной стороны и в обделку среднего тоннеля с обеих сторон над про ходами вставлены перемычки из тюбингов от П-1 до П-4 (рис. 17.18), воспринимающие усилия от разомкнутых колец и передающие их на тюбинговую обделку в нижней части. Чтобы включить в работу по передаче усилий большее число колец обделки, тюбинги, на которые опираются пилоны, смещены на половину ширины кольца (рис. 17.19). Таким образом, два кольца, воспринимающих давление от перемычек, передают его сначала на три кольца, а затем уже на четыре кольца обделки в нижней его части.
Простенки между проемами — пилоны — для большинства осуществленных в СССР станций такого типа имели размер вдоль станции, равный ширине четырех или трех колец. В настоящее время для типовой пилонной станции приняты пилоны всего из двух колец (узкие пилоны). Применение узких пилонов создает значительные эксплуатационные преимущества и улучшает архитектурное оформление станций.

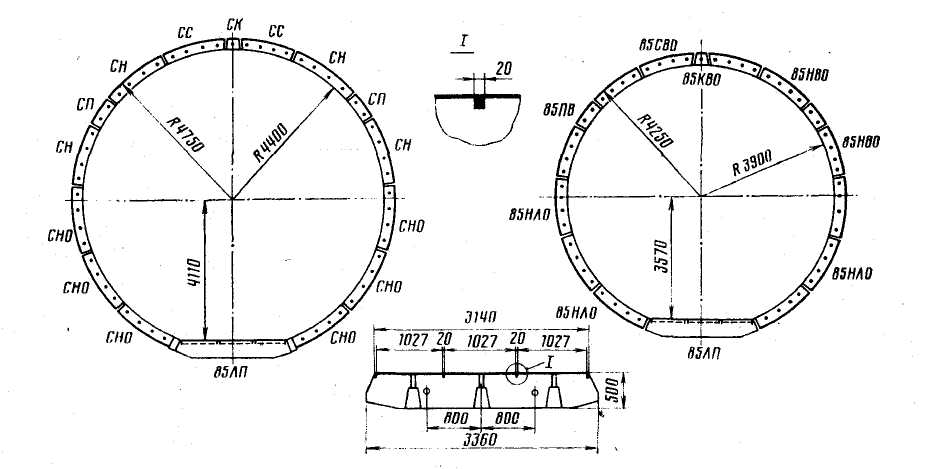

Рис. 17.15. Конструкция обделок станционных тоннелей из чугунных тюбингов
Рис. 17.16. Конструкция тюбинга СН
При заложении станции в обводненных грунтах применяют конструкцию проходов (см. рис. 17.19), состоящую из бетонной обделки, к которой с внутренней стороны при помощи анкеров прикрепляются металлические листы изоляции, сваренные между собой.
Внутреннее очертание бетонной обделки прохода совпадает с очертанием проема в чугунной обделке тоннеля.
Для защиты от коррозии металлические листы изоляции с внутренней стороны покрывают слоем торкрета толщиной 3—4 см по металлической сетке. Такой же металлической изоляцией защищают от проникания воды торцовые стены пилонных станций Для планировочного решения трех-сводчатой станции шшонного типа характерно смежное расположение трех тоннелей, связанных проходами, укороченная длина среднего тоннеля, примыкание эскалаторных тоннелей чаще всего вдоль оси станции (рис. 17.20).
Служебные помещения располагаются под платформой среднего зала станции и связываются с платформой лестницей шириной 1 м, расположенной в торце станции (если он свободен) или в специальном проходе между тоннелями.
Медпункт, санузел, диспетчерский пункт (ДСП) и помещения, связанные с уборкой станции, находятся обычно в отдельной выработке (блок служебных помещений) в одном из торцов станции между боковыми тоннелями.
Достоинства трехсводчатой станции пилонного типа с обделкой из чугунных тюбингов: простота основной конструкции и способа ее сооружения; универсальность конструкции с точки зрения возможности ее использования в широком диапазоне геологических и гидрогеологических условий; удобство эксплуатации благодаря наличию трех залов, в которых удачно располагаются потоки пассажиров; удобство вентиляции станции; возможность устройства укороченного среднего зала.
Недостатки трехсводчатой станции пилонного типа: значительный расход чугуна; большое число тюбингов в кольцах обделки и болтовых отверстий по их кольцевым бортам.
Станции с обделками из железобетонных блоков. Основным конструктивным элементом пилонных станций с обделкой из железобетонных блоков является тоннель диаметром DH=8,5 м, состоящий из колец шириной 0,75 м. Каждое кольцо разбито на блоки ребристого сечения трех основных типов: нормальный, смежный с замковым и замковый. Имеется также блок, составляющий по длине половину нормального, для осуществления перевязки радиальных швов.
На линиях Киевского метрополитена эксплуатируются станции, состоящие из
трех тоннелей, расположенных в одном уровне при расстояниях 9,60 м между их вертикальными осями (рис. 17.21).
В пределах проемной части станции обделки боковых тоннелей с одной стороны, а среднего тоннеля с двух сторон разомкнуты по дуге, соответствующей центральному углу, равному примерно 60°.
Разомкнутые обделки при помощи фасонных блоков опираются вверху и внизу на неразрезные железобетонные балки, расположенные под углом около 45° и забетонированные внутри тоннелей после сборки обделок. При помощи арматуры эти балки связаны с фасонными блоками обделок и составляют с ними одно целое.
Планировочное решение пилонных станций с обделками из железобетонных блоков аналогично приведенному на рис. 17.20.

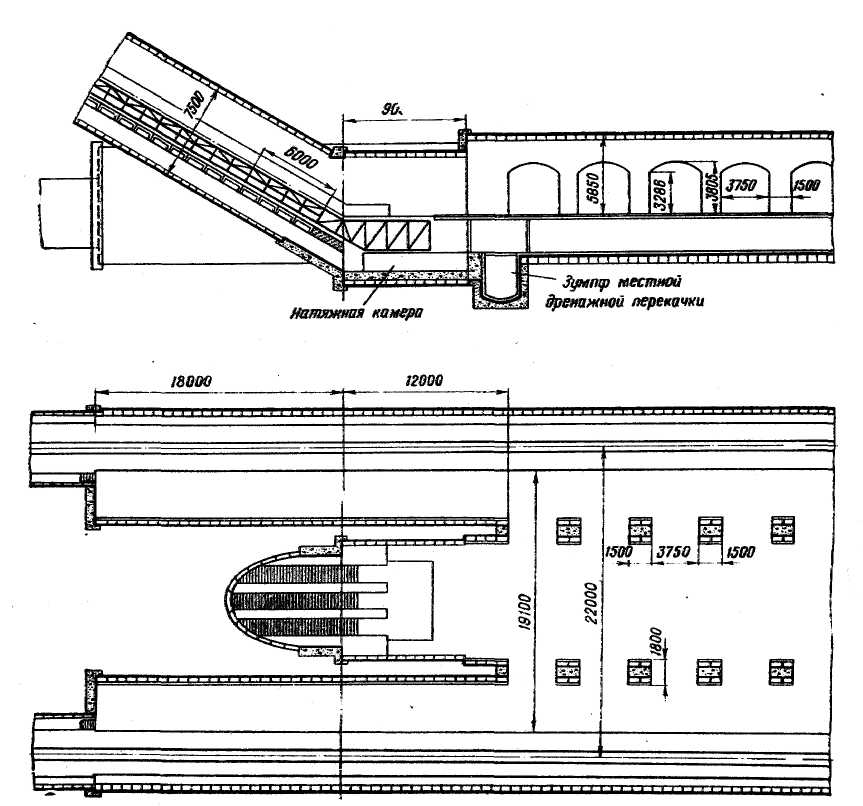

Рис, 17.20. Общая планировка примыкания наклонного хода к типовой пилониой станции

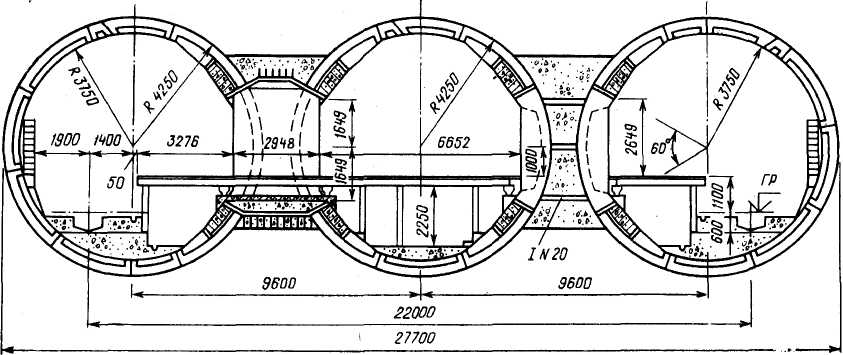

Рис. 17.21. Конструкция трехсводчатой станции пилонного типа с обделкой из железобетонных блоков
