31. Нагнетание раствора за обделку и устройство гидроизоляции
При щитовой проходке тоннелей нагнетание состоит в заполнении раствором зазора между обделкой и грунтовым массивом с целью предупреждения деформаций обделки и осадок поверхности земли, включения обделки в совместную работу с грунтом.
Нагнетание подразделяется на первичное и контрольное. Первичное нагнетание ведется цементно-песчаным раствором составом 1 : 3 для чугунной тюбинговой обделки и 1 : 2 для сборной железобетонной с осадкой конуса 16— 20 см и сроками начала схватывания через 3—4 ч для необводненных грунтов и 40—60 мин для обводненных. Раствор за обделку подается пневматическим растворонагнетателем периодического действия с непрерывным перемешиванием материалов. Давление нагнетания 0,3—0,5 МПа. Могут применяться и механические растворонасосы.
Контрольное нагнетание цементным раствором имеет целью повысить водонепроницаемость обделки путем заполнения трещин от усадки и других причин в затвердевшем растворе первичного нагнетания, обеспечить плотное соединение обделки с окружающим грунтом, улучшающее ее статическую работу. При сборной железобетонной обделке контрольное нагнетание производится после чеканки швов, а при чугунной тюбинговой — до чеканки. Давление нагнетания 0,8—1,0 МПа. Контрольное нагнетание производится по всему периметру кольца обделки на расстоянии 30—50 м от щита с передвижной тележки при помощи механического насоса с подачей до 1 м3/ч.
Гидроизоляция сборных тоннельных обделок состоит в герметизации швов между элементами обделки, болтовых отверстий и отверстий для нагнетания.
Гидроизоляционные работы в тоннеле с чугунной тюбинговой обделкой ведут в такой последовательности: проверяют гидроизоляцию болтовых отверстий, изолируют отверстия для нагнетания, чеканят швы между тюбингами..
Гидроизоляцию сборных железобетонных обделок осуществляют аналогично чугунной обделке с некоторыми отклонениями в технологии работ. В частности, вначале чеканят швы обделки, а затем изолируют отверстия для нагнетания и болтовые отверстия.

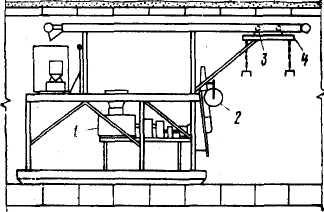

Рис. 14.10. Тележка для нагнетания раствора за обделку:
/ — аппарат для нагнетания раствора; 2 — катушка; 3 — каретка; 4 — траверса
32. Комплексная механизация при щитовой проходке
Достижения высоких технико-экономичееких показателей при щитовой проходке тоннелей требует выполнения ряда условий: максимальной механизации проходческих работ, поточной организации процессов при непрерывности последовательно выполняемых операций, оптимального совмещения отдельных видов работ в проходческом цикле. Для обеспечения полного использования технической производительности щита необходимо сформировать за щитом как головным агрегатом технологический комплекс оборудования.
Первая схема. Сооружение перегонного тоннеля метрополитена немеханизированным щитом с рельсовым транспортом.
Вторая схема. Сооружение перегонного тоннеля щитом с горизонтальными площадками при возведении монолитно-прессованной бетонной обделки.
Третья схема. Сооружение перегонного тоннеля механизированным щитом с дисковым роторным исполнительным органом.
Четвертая схема. Сооружение перегонного тоннеля механизированным щитом с лучевым роторным исполнительным органом.

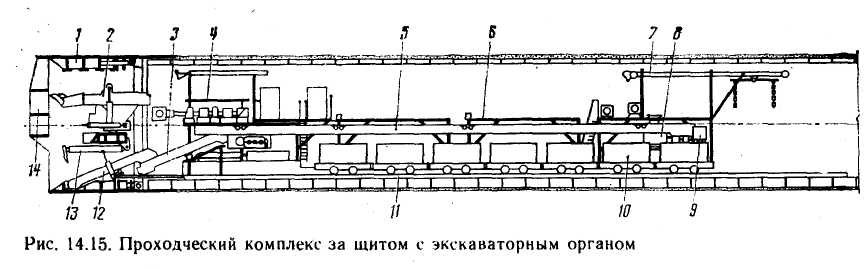

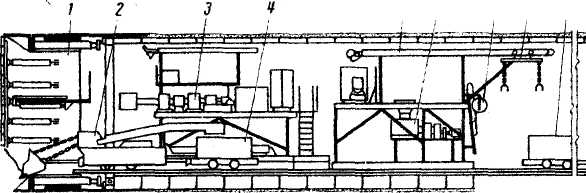

Пятая схема. Сооружение перегонного тоннеля механизированным щитом с экскаваторным органом. В состав комплекса (рис. 14.15)
Шестая схема. Сооружение перегонного тоннеля механизированным щитом со стреловым фрезерным органом.
Седьмая схема.
Сооружение
тоннеля диаметром 4,5 м в крепких скальных
грунтах щитом с роторным исполнительным
органом, оснащенным шарошками.
Рис. 14.11. Проходческий комплекс за немеханизированным щитом при рельсовом транспорте
Рис. 14.12. Проходческий комплекс для сооружения монолитно-прессованной обделки 258
Рис. 14.13. Проходческий комплекс за шитом<■ дисковым роторным исполнительным органом
Рис. 14.14. Проходческий комплекс за шитом с лучевым роторным исполнительным органом

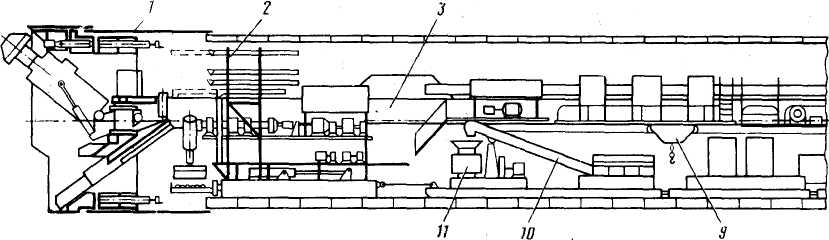

Рис. 14.16. Проходческий комплекс за шитом со стреловым фрезерным органом ;*
Рис. 14.17. Проходческий комплекс для сооружения тоннелей в крепких скальных грунтах
