19. Схема решітки ферми Гау-Журавського. Особливості роботи на постійне та тимчасове навантаження.

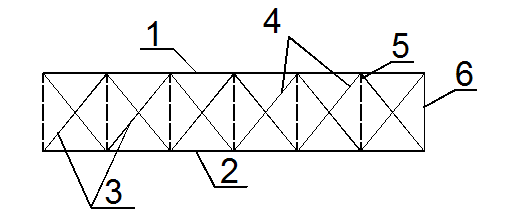

Верхній пояс
Нижній пояс
Основні розкоси (висхідний)
Додаткові (східний)
Тяжі
Портальний стоян

Особливості роботи на постійне та тимчасове навантаження:

Від дії постійного навантаження висхідні розкоси стискаються. Що стосується тимчасового навантаження, то в кожному розкосі лівої половини ферми воно викликає стиснення в разі завантаження правої частини прогону і розтягнення у випадку завантаження лівої частини прогону.

20. Дерев’яні льодорізи. Основні типи.

На річках, які взимку вкриваються кригою, опори дерев’яних мостів потребують захисту від ушкодження льодоходом. Для роздроблення крижаних полів, захисту проміжних опор від ударів крижин і спрямування крижин, що пливуть, у прогони мосту перед опорами влаштовуються льодорізи.

- кущові пальові льодорізи
Кущовий льодоріз розташування на відстані 1.5…2 м. від опори й утворюють із трьох або більшої кількості паль. Палі скріплюються між собою зі стрічкової сталі й болтами. Верх палі повинен підніматися над рівнем найвищого льодоходу (РНЛ) не менше ніж на 0,8…1,0 м.

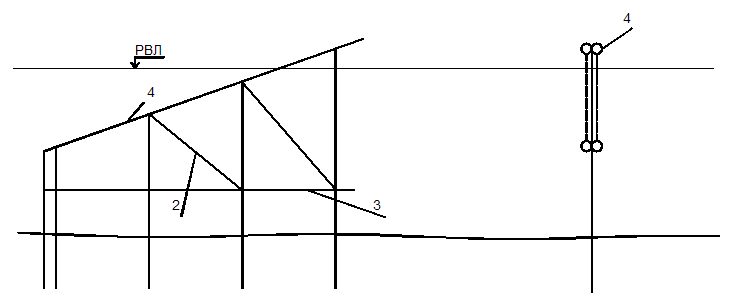

Плоскі пальові

Якщо льодоріз утворений з одного або двох рядів паль, о його називають плоским. Принцип роботи такого льодоріза полягає в тому, що крижина, зустрічаючи на своєму шляху похилий ніж льодоріза, під впливом інерції сковзає по ньому і, піднявшись із води, розламується від дії власної ваги.

Ніж льодоріза утворюють з однієї або декількох колод, укріплених на головах похило зрізаних паль шипами, хомутами й скобами. Палі льодоріза забиваються на відстані 2..2,5 м одна від одної. Верх льодоріза посилають металевим елементом – сталевою смугою, кутиком значного калібру, рейкою.
