13. Конструкція сполученого пакету на металевих та дерев’яних шпонках під залізничне навантаження.
Пакет це об’єднання 6 або більше колод в один елемент, за статичною роботою.
Пакетні прогонові будови зі сполученими пакетами
Напрям волокон шпонки має співпадати з напрямом волокон брусу пакета
Основна перевага сполученого пакету це робота окремих брусів у єдиному сполученому перерізі
На тимчасове навантаження, при цьому жорсткість конструкції збільшується майже вдвічі

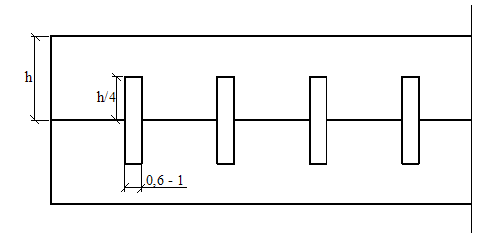

Найпростіша конструкція шпонок дерев’яні, прямокутні. Які мають просту конструкцію але обмеженні у використанні своєю довжиною. Використовують при розрахунковому прольоті до 7 метрів.
Похилі дерев’яні шпонки не мають цього обмеження але виконуються складніше.
Найбільш прогресивними вважаються металеві шпонки, які:
Мають просту конструкцію, та низьку вартість;
Відносно легко прирубуються до основної конструкції;
Питома кількість металевих шпонок, що можуть бути використані на 1 п.м. найбільше у порівнянні з іншими типами.

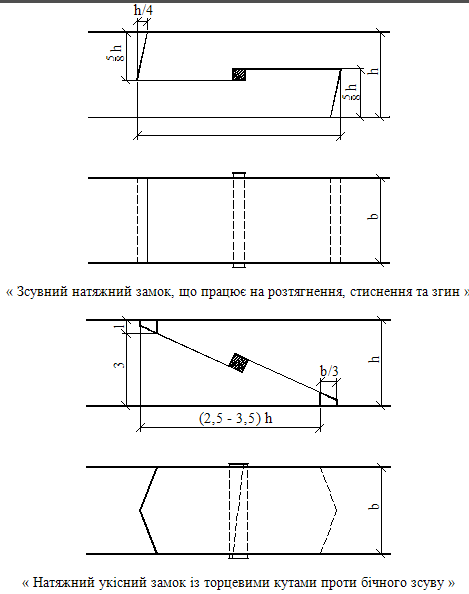

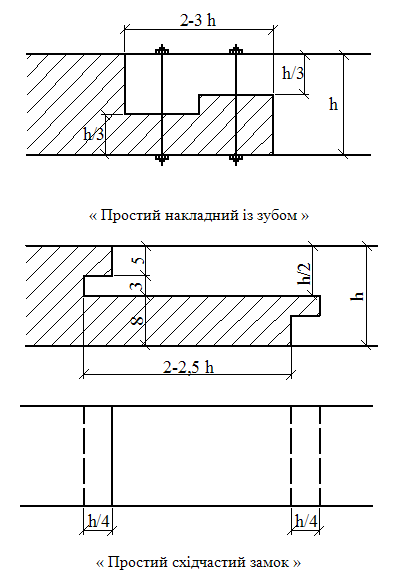

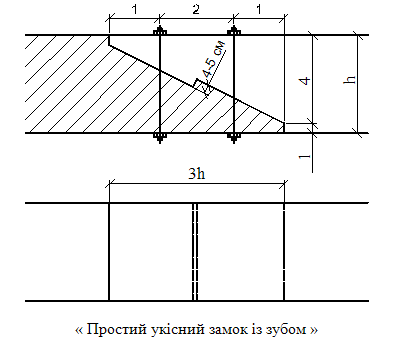

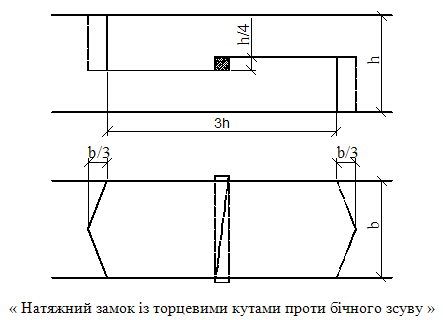

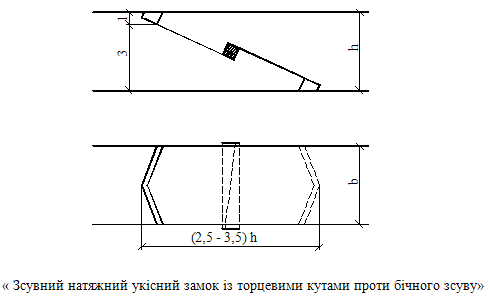

14. Конструкція сполучення брусів прогонів (конструкції замків) та основні їх типи.
15. Способи нарощування паль. Конструкція.
Звичайна довжина паль становить 6..8 м і рідше 10..12 м, а глибина їх застосування коливається в межах 4..7 м. Опори висотою до 6 м можна було б улаштовувати із суцільних паль довжиною до 10 м. Але збивання довгих паль обходиться дорого унаслідок необхідності встановлювати копер на риштування і забивати палі нижче рівня його рами. Тому із суцільних паль прийнято будувати опори не вище 5 м. Якщо висота опори перевищує 5 м, палі необхідно нарощувати.
Нарощування паль впритул може проводиться:
із застосуванням дерев’яних накладок
за допомогою двоярусної схватки
за допомогою перехресних схваток
Нарощування паль впритул із застосуванням дерев’яних накладок.
У накладках вибирають циліндричні сегменти. Довжину накладок приймають близько 1,25 м. Стик корисно обтиснути парною горизонтальною схваткою, яка із палями сполучається в обло, а з накладками – парним прямокутним шипом. Обидві половини схватки стягуються між собою болтами діаметром19..22мм.

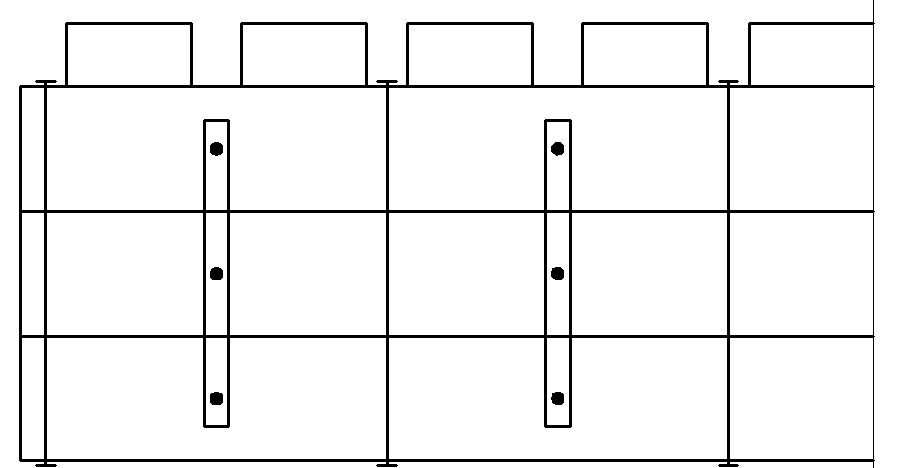

Рис. Нарощування паль впритул із застосуванням дерев’яних накладок.
Нарощування паль впритул за допомогою двоярусної схватки

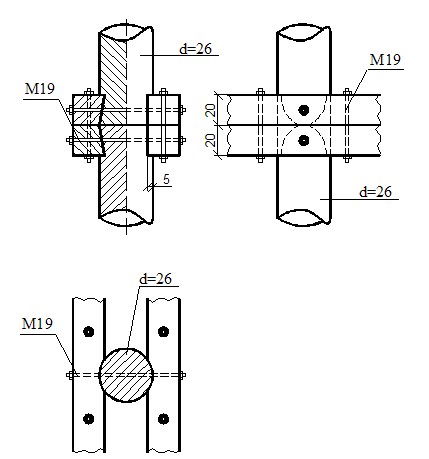

При нарощуванні палі за допомогою двоярусної схватки, яка обтискує кінці палі, брущата двоярусна схватка сполучається з палею в лапу глибиною 5 см. Бруси схватки стягнуті між собою вертикальними й горизонтальними болтами. Останні пропускаються через палі, але краще розташувати їх збоку, щоб не послабляти поперечний переріз палі. Недолік такого способу нарощування полягає в тому, що бічна жорсткість у напрямку уздовж схватки більша, ніж поперек. Щоб уникнути цього, можна додати другу схватку, спрямовану поперек першої.
3.Нарощування паль впритул за допомогою перехресних схваток

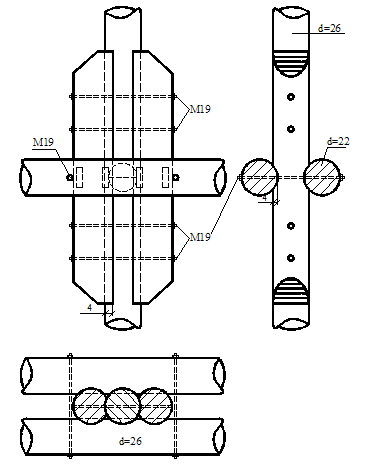

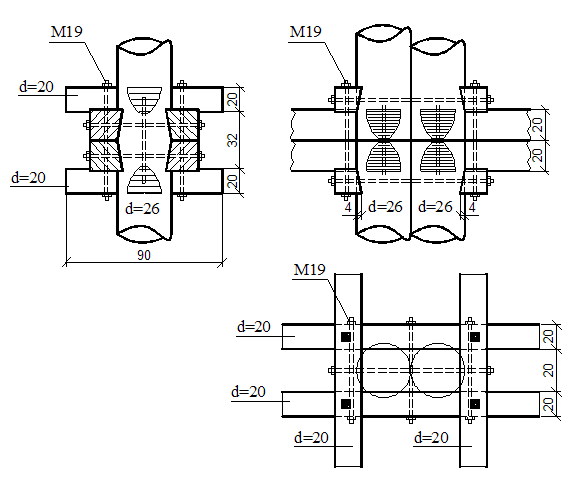

Схватки можуть бути круглого або прямокутного перерізу. Парні поздовжні схватки виконані короткими (90 см.) і обтискують як палі, так і поперечні схватки. У палі вони врубані в лапу на глибину 4 см, а з поперечними схватками вони сполучаються за допомогою прямокутних врубок глибиною 4 см, зроблених у поздовжніх схватках. Застосовувати взаємну врубку не дозволяється, тому що складання буде неможливим . Між собою і з палями схватки стягнуті болтами. На вузол потрібно 12 болтів.
