33. Требования к точности топографических планов
Средние ошибки в положении на плане предметов и контуров местности с четкими очертаниями относительно ближайших точек съемочного обоснования не должны превышать 0,5 мм, а в горных районах - 0,7 мм. На территориях с капитальной и многоэтажной застройкой ошибки во взаимном положении на плане точек близлежащих важных контуров (капитальных сооружений, зданий и т.п.) не должны превышать 0,4 мм
1.17. Средние ошибки съемки рельефа относительно ближайших точек геодезического обоснования не должны превышать по высоте:
1/4 принятой высоты сечения рельефа при углах наклона до 2°;
1/3 - при углах наклона от 2 до 6° для планов масштабов 1:5000, 1:2000 и до 10° для планов масштабов 1:1000 и 1:500;
1/3 - при сечении рельефа через 0,5 м на планах масштабов 1:5000 и 1:2000.
На лесных участках местности эти допуски увеличиваются в 1,5 раза. В районах с углами наклона свыше 6° для планов масштабов 1:5000 и 1:2000 и свыше 10° для планов масштабов 1:1000 и 1:500 число горизонталей должно соответствовать разности высот, определенных на перегибах скатов, а средние ошибки высот, определенных на характерных точках рельефа, не должны превышать 1/3 принятой высоты сечения рельефа.
34. Плановая геодезическая основа крупномасштабных съемок
. Геодезической основой крупномасштабных съемок служат:
а) государственные геодезические сети:
триангуляция и полигонометрия 1, 2, 3 и 4 классов;
нивелирование I, II, III и IV классов;
б) геодезические сети сгущения (по классификации 1962 г. сети местного значения):
триангуляция (аналитические сети) 1 и 2 разрядов, полигонометрия 1 и 2 разрядов;
техническое нивелирование;
в) геодезическое съемочное обоснование:
плановые, высотные и планово-высотные съемочные сети или отдельные пункты-точки, а также точки фотограмметрического сгущения.
35. Высотная геодезическая основа крупномасштабных съемок (см . 34)
1. Нивелирование 1 , 2 , 3 кл 2. Нивелирование 4 класса ( 3. Техническое и тригонометрическое Нивелирование
1 гос нивелирная сеть 2 высотная сеть сгущения 3 высотное съемочное обоснование

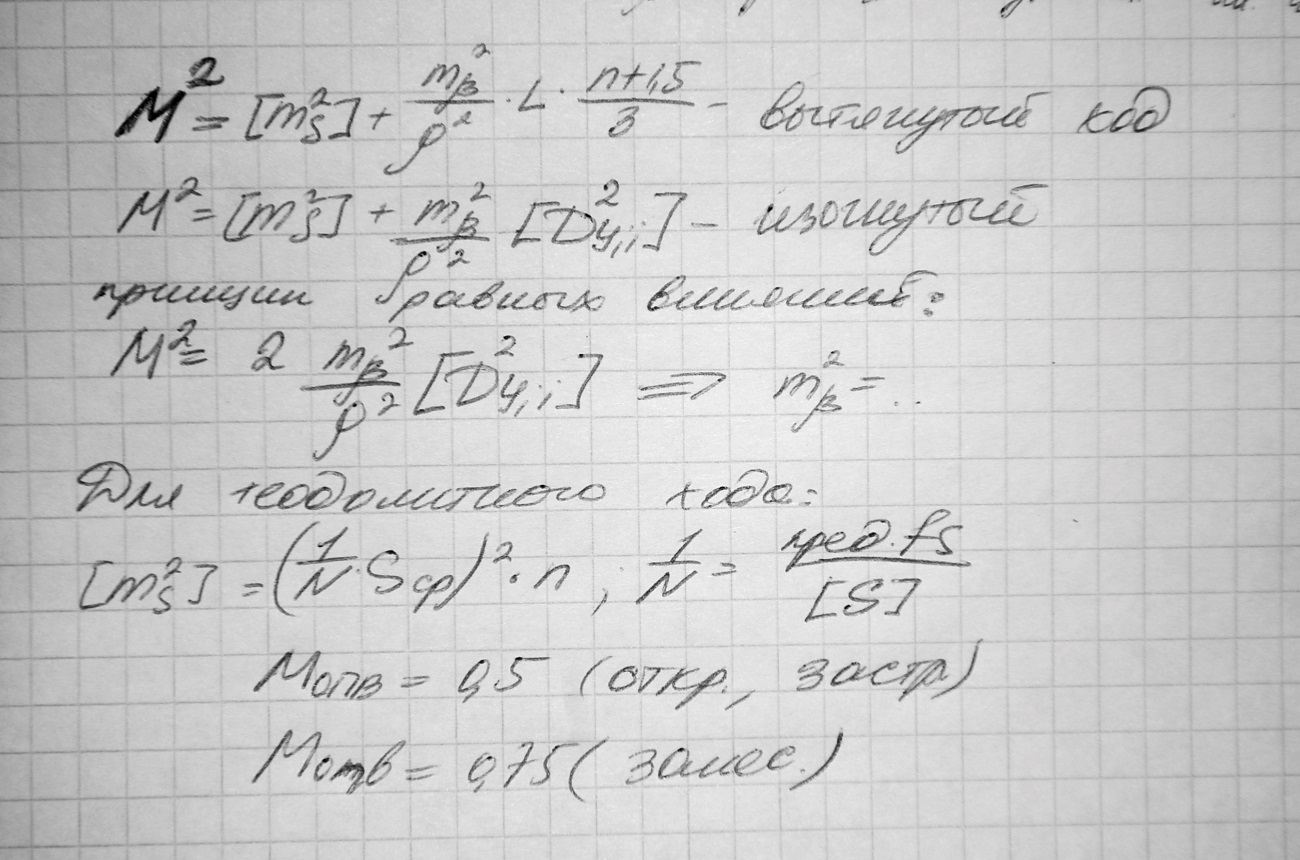

36. Точность плановых съемочных сетей

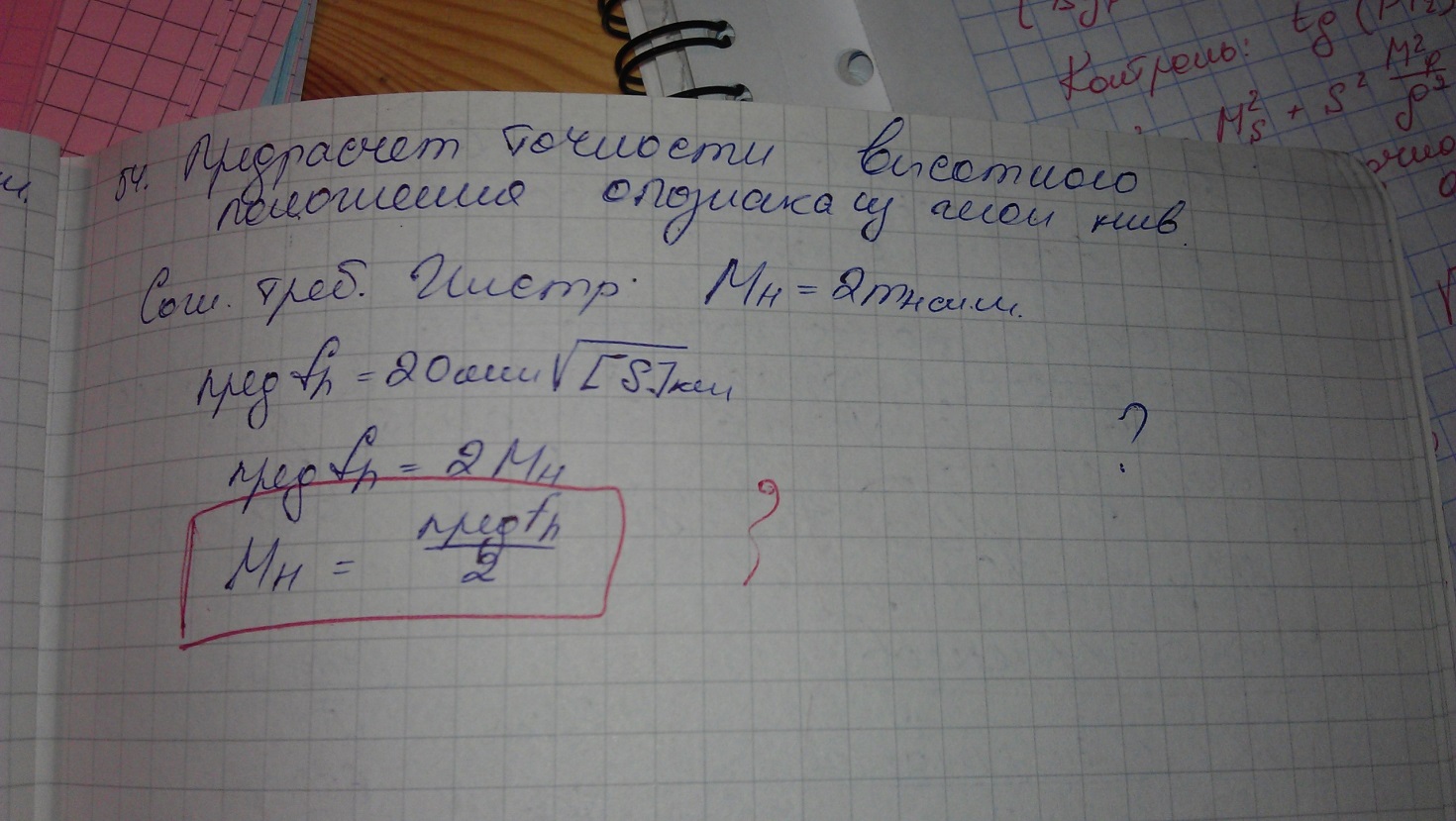

37. Точность высотных съемочных геодезических сетей
38. Составление проекта съемочных работ

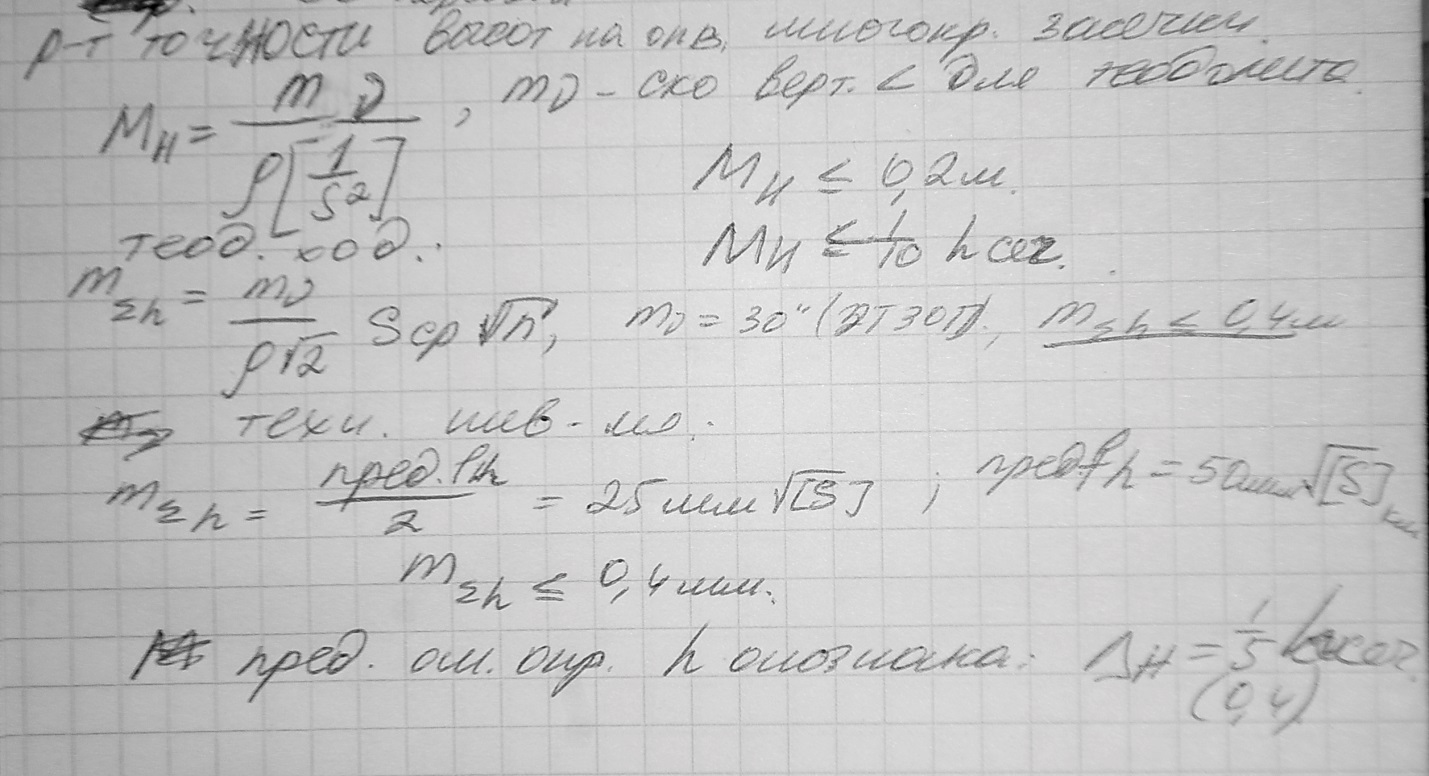

то, что мы делали в курсовой: -полигонометрический ход 4 класса, нивелирование 4 класса. –опознаки: привязка (прямая, обратная многократные засечки, теодолитный ход) техническое, тригонометрическое нивелирование
До начала полевых работ составляется проект маркировки и плановой привязки аэроснимков по картам или схемам, масштаб которых в два-пять раз мельче масштаба создаваемого плана.
На схеме проекта в принятых условных обозначениях показываются:
пункты геодезического планового и высотного обоснования, включая
направления осей запроектированных маршрутов аэрофотосъемки
предусмотренные проектом опознаки
прокладываемые ходы нивелирования и полигонометрии
39. Понятие о стереотопографической съемке
Стереотопографическая съемка является одним из основных современных методов создания топографических карт для больших территорий.
В основе стереотопографической съемки лежит стереоскопическое зрение, т. е. способность человеческого глаза ощущать объемность пространства. Под объемной моделью понимается уменьшенная пространственная оптическая модель местности, которая возникает при рассмотрении двух перекрывающихся аэроснимков, образующих стереоскопическую пару (стереопару).
Для получения стереоскопической модели необходимо разместить снимки так, чтобы одноименные точки на снимках находились на линиях параллельных зрительному базису (линии соединяющей центры глаз) и передвигают их вдоль этого направления до получения объемной стереоскопической модели. При этом левый глаз должен находиться над левым снимком, а правый – над правым.
Обработка аэроснимков (съемка рельефа и проведение горизонталей) выполняется на стереофотограмметрических приборах, в основе которых лежит измерение продольных параллаксов. Продольный параллакс р – разность абсцисс одной и той же точки на левом хл и правом хп снимках стереопары, т. е. р= хл–хп.
При определении превышения h между двумя точками используется зависимость между разностью параллаксов Δр этих точек, высотой съемки Н и базисом b между снимками, т. е. .
Стереофотограмметрическую обработку снимков можно выполнять двумя методами – дифференцированным и универсальным.
При дифференцированном методе отдельные этапы создания топокарт – сгущение опорной сети, фототрансформирование, изготовление фотопланов и рисовка горизонталей – выполняются на разных приборах разными исполнителями. Дешифрирование аэрофотоснимков производится комбинированным способом специалистами – дешифровщиками. Нарисованные на аэроснимках горизонтали и результаты дешифрирования переносятся на фотоплан, который затем оформляется соответствующим.
При универсальном методе все процессы по созданию топографической карты выполняются на одном высокоточном оптико-механическом приборе. На универсальных приборах сгущается опорная сеть, трансформируется аэрофотоизображение. Результатом обработки является графический план, который автоматически строится на графопостроителе. Дешифрирование ситуации производится комбинированным методом.
