31. Разграфка и номенклатура карт масштаба 1:5000 и 1:2000

 В основу разграфки планов масштабов 1:5000 и 1:2000, создаваемых на участках свыше 20 км2, как правило, принимается лист карты масштаба 1:100000, который делится на 256 частей для съемок масштаба 1:5000, а каждый лист масштаба 1:5000 делится на девять частей для съемки масштаба 1:2000.

Номенклатура листа масштаба 1:5000 складывается из номенклатуры листа карты масштаба 1:100000 и взятого в скобки номера листа масштаба 1:5000, например: М-38-112-(124), см. прил. 21, рис. 52.

Номенклатура листа масштаба 1:2000 складывается из номенклатуры листа плана масштаба 1:5000 и одной из первых девяти строчных букв русского алфавита (а, б, в, г, д, е, ж, з, и), например: М-38-112-(124-а), см. прил. 21, рис. 53.

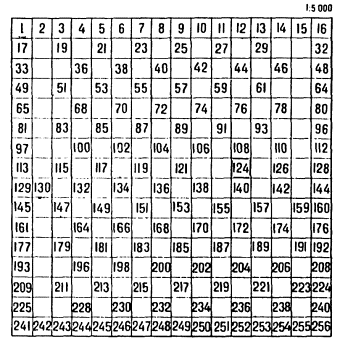

При трапециевидной разграфке границы листов планов масштаба 1:5000 получают делением листа масштаба 1:100000 на 256 частей (16×16), которые нумеруют от 1 до 256. Номенклатура, например листа № 70, записывается так N-37-87(70).

Разграфку листов масштаба 1:2000 получают делением листа масштаба 1:5000 на 9 частей (3×3) и обозначают добавлением буквы русского алфавита, например, N-37-87(70-и).

Путём деления земной поверхности на трапеции со сторонами 6° по долготе и 4° по широте, получая при этом отдельные листы карты масштаба 1:1000000, определяем на какой лист попадает картографируемый район и его номенклатуру. Разделив каждую сторону рамки листа карты масштаба 1:1000000 на 12 частей, получаем 144 листа для карт масштаба 1:100000, имеющих номера 1-144. Стороны рамки карты масштаба 1:100000 делим пополам, получая по 4 листа карт масштаба 1:50000, которые обозначаются буквами А-Г. Лист карты масштаба 1:50000 делим на 4листа для карт масштаба 1:25000,обозначающихся буквами а-г. Затем аналогичным делением получаем 4 листа для карт масштаба 1:10000, которые нумеруются цифрами 1- 4 и т.д.

По широте	По долготе
для масштаба 1:5000	1'15"0	1'52"5
для масштаба 1:2000	25"0	37"5

Р АЗГРАФКА ПЛАНОВ

Разграфка планов масштабов 1:5000 и 1:2000

М-38-112-(124) Рис. 52

1:2000

32. Содержание топокарт крупны масштабов

На топографических планах масштабов 1:5000, 1:2000, 1:1000, 1:500 должны быть показаны в зависимости от масштаба плана:

опорные пункты - пункты геодезических сетей, астрономические, закрепления разбивочной сетки для строительства и т.п., нивелирные знаки;

здания, постройки и их части, скульптуры и захоронения;

промышленные объекты - комплексы строений и сооружений заводов, фабрик, электростанций, шахт, карьеров, торфоразработок и т. д.; скважины, нефтяные вышки, цистерны, склады добытых ископаемых, электропередачи, трубопроводы, каналы подземных коммуникаций и т.п., объекты коммунального хозяйства;

линии связи и технических средств управления, мачты, столбы и т.д.;

железные дороги и сооружения при них - туннели, переезды, платформы, светофоры и др.;

автострады, шоссейные и грунтовые дороги; мосты и переправы;

гидрография - реки, озера, водохранилища, площади разливов, приливно-отливные полосы, берега различных типов и т.д.;

объекты гидротехнические и водного транспорта - каналы, канавы, водоводы и водораспределительные устройства, плотины, набережные, пристани, молы, маяки, навигационные знаки и др.;

объекты водоснабжения - колодцы, колонки, резервуары, отстойники, естественные источники и др.;

рельеф местности с применением горизонталей, отметок высот и условных знаков обрывов, скал, воронок, ям, оврагов, оползней, осыпей, ледников и др.;

растительность древесная, кустарниковая, травяная и другая наземная, культурная растительность (сады, виноградники, плантации технических культур, рисовые поля и др.);

грунты и микроформы земной поверхности - пески, галечники, такыры, глинистые, щебеночные, монолитные, полигональные и другие поверхности; болота и солончаки;

границы - политико-административные, землепользований и заповедников, различные ограждения.
