13. Боковая видимость.
t=Sбок/Vп; t=Sп/V;
Sбок=Sп*Vп/V;
Sбок-боковая видимость (путь, который пройдет пешеход за время t, т.е. до момента встречи а/м и пешехода);
t- время, за которое водитель увидит приближающегося пешехода;
Vп- скорость пешехода;
Sп- расстояние видимости поверхности дороги;
V- скорость а/м;
15. Коэффициент поперечной силы и его нормирование.
К-м поперечной силы называют отношение поперечной силы, действующей на а/м при движении по кривой, к весу а/м. μ= Y/G;
Существуют критерии нормирования μ.
1) Устойчивость а/м против опрокидывания:
Муд- удерживающий момент;
Мопр- опрокидывающий момент;
Муд ≥ Мопр, Мопр=Y*h, Муд=G*0,5b =>
G*0,5b ≥ Y*h (:G*h)
0,5b/h ≥ μ, т.е.
μ ≤ b/2h- к-т поперечной силы.
(μ ≤0,6).
2) Устойчивость а/м против заноса:
Fуд≥Fсдв, Fсдв=Y, Fуд=U=φ2*G=>
φ2*G≥ Y (:G) φ2 ≥ μ
μ ≤ φ2 (φ2=0,12-0,2)
U- сила сцепления колеса с покрытием.
φ2 -к-т поперечного сцепления
3) Удобство двжения:
μ =0,1 человек не замечает, что а/м движется по кривой;
μ =0,15 человек испытывает легкое неудобство;
μ=0,2 ощущается серьёзное неудобство;
μ =0,3 воспринимается как толчок.
μ≤ 0,15
4 Экономичность перевозок:
δ-угол бокового увода колеса (пропорционален попер. силе Y).
Это неблагоприятно для а/м и владельца: - быстрый износ шин; -возрастает расход горючего.
μ =0,1 износ шин увеличивается в 5 раз, рост расхода топлива 15% (μ =0,2 - в 20 раз, на 40%).
μ ≤ 0,1.
R= V2/[g*( μ ±i)] (V в м/с)
R= V2/[127*( μ ±i)] (V в км/ч)
Rmin=V2/[127*(μ-i)]–минимальный радиус без устройства виража: μ=0,07-0,1.
Если дорога проходит через населенный пункт или через горы и предполагает заезд на гору или снос домов, то дешевле сделать кривую меньшего радиуса с устройством виража.
Rвир=V2/[127*(μ+iв)]–минимальный радиус c устройством виража.
iв–уклон виража μ=φ2
I- R=3000-5000м,
II- R=2000-5000м.
16. Минимальные и рекомендуемые радиусы кривых в плане.
Из-за поперечной силы Y, действующей на а/м при движении по кривой;
Получим значение R:
Y=(m*V2/R)±G*I (:G)
Y/G=V2/(R*g)±i =>
R= V2/[g*(Y/G±i)] – радиус кривой. R= V2/[g*( μ ±i)] (V в м/с)
R= V2/[127*( μ ±i)] (V в км/ч)
Rmin=V2/[127*(μ-i)]–минимальный радиус без устройства виража.
Если дорога проходит через населенный пункт или через горы и предполагает заезд на гору или снос домов, то дешевле сделать кривую меньшего радиуса с устройством виража.
Rвир=V2/[127*(μ+iв)]–минимальный радиус c устройством виража.
iв–уклон виража μ=φ2,
φ2 -к-т поперечного сцепления,
μ-к-т поперечной силы.

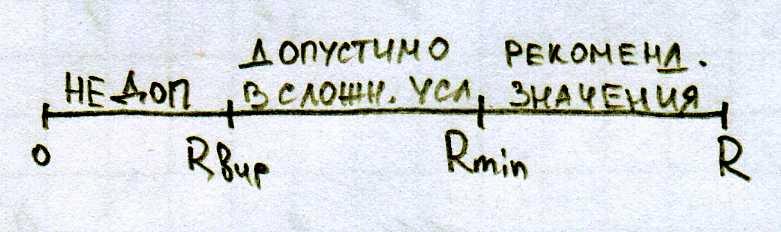

I- R=3000-5000м,
II- R=2000-5000м.
17. Уширение проезжей части на кривых малого радиуса.
Т.к. а/м при повороте находится на ПЧ под углом, то необходимо уширение.
l-база а/м. Δ- величина уширения для одной полосы.
Δ*(2R- Δ)=l2 (2R- Δ)~2R.
Для одной полосы
l2=
Δ*2R
=> Δ=
l2
/2R+0,05V/
(0,05V/-->
т.к. водитель не сразу правильно подбирает
траекторию поворота). Уширения устраивают
при R<1000м
e – уширение всей ПЧ.
e=n*Δ, чаще всего n=2 (подставляем в формулу для Δ)
e=
l2
/R+0,1*V/≤ 0,4м (при R~1000м).
Величина уширения откладывается ближе
к центру кривой. lотв
– отвод уширения.
Уменьшается обочина, если она станет
меньше 1,5м , то уширяют земляное полотно.
