8. Условные знаки отображения объектов на картах и планах.
Совокупность объектов на карте – лесов, строений, водных пространств, - называют ситуацией.
Условные знаки – это система символических графических обозначений (знаков), применяемая для изображения на картах различных объектов и явлений, их качественных и количественных характеристик. Для каждого масштаба существуют свои стандарты изображения условных знаков.
Виды условных знаков:
1) Масштабные (контурные, площадные) – изображаются с учётом реального масштаба объекта или площади. Они позволяют сохранить некоторое подобие объекта на плане. К таким знакам относятся озёра, пастбища, газоны.
2) Внемасштабные знаки – не отражающие реального размера объекта, из-за его малых объёмов – указатели, колодцы, мельницы.
3) Пояснительные знаки – содержат дополнительную информацию об объектах на карте – названия, численные значения – средняя высота деревьев, название озера.
4) Линейные – линиями передают объекты – реки, дороги, границы площадных знаков.
9. Разграфка и номенклатура.
Номенклатура – система обозначения листов многолистной карты.
Разграфка – разделение многолистной карты на листы по определённой системе.
В основе номенклатуры лежит разграфка листов карты масштаба 1: 1 000 000.
1) Земной шар условно разделён на колонны – меридианами (по 6 градусов), и ряды – параллелями (по 4 градуса). Колонны нумеруются числами от 180-го меридиана к востоку. Ряды – заглавными латинскими буквами.
2) Далее одна зона, масштаба 1 к 1 000 000 делится на 144 части (12х12), и нумеруется построчно, от 1 до 144.
3) Зона масштаба 1: 100 000 делится на 4 части – А, Б, В, Г.
4) Часть масштаба 1: 50 000 делится ещё на 4 части – а, б, в, г.
5) При необходимости часть масштаба 1:12 500 делится на 4 части : 1,2,3,4.
10. Ориентирование линий на местности. Зависимости между ориентирными углами.
Ориентировать линию – определить её положение относительно другого направления, принятого за исходное.
В качестве исходных в геодезии приняты:
- северное направление истинного, географического меридиана – N ист., обозначается линией со звёздочкой на конце.
- северное направление магнитного меридиана – N маг., линия со стрелкой.
- северное направление осевого меридиана зоны Гаусса-Крюгера, или линии, параллельной ему. N ос., линия с противонаправленной стрелкой. -----<
δ(сигма) – склонение магнитной стрелки, угол между географическим и магнитным меридианами.
γ(гамма) – сближение, угол между географическим и осевым меридианами.
Бывают восточными и западными. В любой точке проходят все три меридиана.
Истинный азимут – угол, между северным направлением истинного меридиана и направлением на линию, отсчитывается по часовой стрелке от 1 до 360. А ист.
Магнитный азимут – между северным направлением магнитного меридиана и направлением на линию, по часовой стрелке. А м.
Дирекционный угол – от осевого меридиана до направления на точку. αАБ.
Румб – угол от ближайшего направления меридиана (северного или южного) до направления на точку, от 0 до 90. Бывают осевые, магнитные, истинные. r.

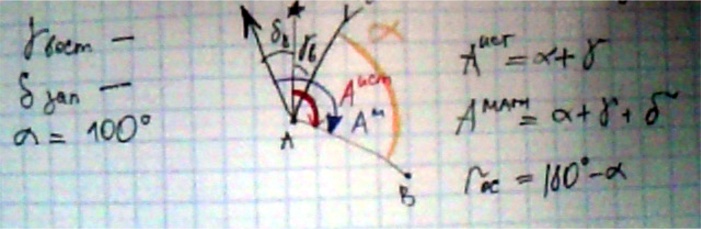

Например:
