36. Определение недоступного расстояния.
В практике инженерно геодезических работ часто оказывается невозможным непосредственное измерение расстояния между двумя точками местности. В этих случаях искомое расстояние называемое непреступным определяют косвенным путем.

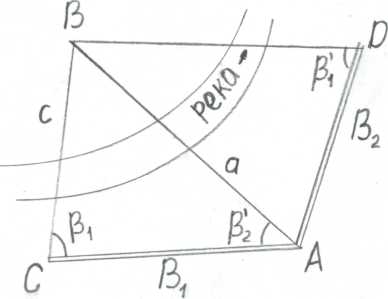

В пункт – недоступен для установки на нем теодолита.
От
пункта А, измеряют 2, бергштриха В1
и В2
и углы
Из ⌂АВС и ⌂АВD с общей стороной а
Точность определения непреступного расстояния R зависит от погрешности измерения базиса В1 и от формы ⌂АВС. На практике длинны базисов (В1 и В2) выбирают так, чтобы оба треугольника были близки к равносторонним.
Если
в точке В линии АВ можно установить
теодолит, измеряют только 1 базис В1
и третий угол
⌂АВС.
Если разность между суммой измеренных
углов 180°. Первая невязка треугольника
не превышает величины
,
ее распределяют с обратным знаком поровну между углами и по исправленным углам
вычисляют
расстояния из двух соотношений.
37. Определение расстояния при помощи нитяного дальномера.
Кроме
непосредственных способов измерения
расстояний при помощи ленты, рулетки,
проволоки применяются дальномерные
определения расстояний. Существует
много различных дальномеров. Наиболее
простой – нитяной. Геометрическая идея
его состоит в том, что если перед глазом
на расстоянии
поместить
какой-нибудь предмет (например, спичечный
коробок) с известной длиной
и
через концы предмета наблюдать другой
предмет местности с известной длинной
(окна
дома, столб и т. д.), то расстояние до
наблюдаемого предмета на основании
подобия треугольников можно определить
по формуле
;
отсюда
.
Из
этой формулы следует, чем больше
,
тем будет больше
,
если отношение
постоянно.
В точке, до которой определяется расстояние от инструмента, ставится отвесно дальномерная рейка. На нее визируют трубой и отсчитывают число шашек между крайними дальномерными нитями сетки. Если линия местности горизонтальна, то ее горизонтальное проложение вычисляется по формуле d = К * п + А,
где: d - горизонтальное проложение линии, К - коэффициент дальномера,
п - число шашек на рейке между крайними нитями сетки, А - постоянная дальномера.
Если же линия местности наклонна, то после отсчета числа шашек на рейке среднюю горизонтальную нить сетки наводят на метку, сделанную на рейке на высоте инструмента (на данной станции), измеряют с помощью вертикального круга угол наклона а и горизонтальное проложение линии вычисляют по формулам:
для труб с обычной фокусировкой
d = (К * П + A) COS2 a + A COS а;
для труб с внутренней фокусировкой
d = (K- n + A) cos2 а.
При подписи делений вертикального круга от (Р до 360° или от 0° Д° 60° и от 300° до 360°, вычисляя МО и а, к отсчету, меньшему 60° прибавляется 360°.
38. Нивелирование. Виды нивелирования.
Измерения, производимые для определения высот точек местности или их разностей (превышений), называют нивелированием. В зависимости от того, какими методами определяются высоты точек местности или превышения между ними, различают следующие виды нивелирования: геометрическое, тригонометрическое, физическое, механическое, стереофотограмметрическое и наземно-космическое.
Геометрическое нивелирование — это один из наиболее распространенных методов нивелирования, основанный на использовании горизонтального луча визирования геодезического прибора — нивелира. Тригонометрическое нивелирование основано на использовании наклонного луча визирования теодолита или тахеометра. Тригонометрическое нивелирование в настоящее время широко используют в практике изысканий, проектирования, строительства и эксплуатации инженерных объектов. Особенно часто его используют при выполнении тахеометрических съемок местности.
Физическое нивелирование позволяет определять высоты точек местности или превышения между ними в результате использования различных физических явлений и процессов, при этом различают: барометрическое нивелирование, основанное на использовании свойства уменьшения атмосферного давления с увеличением высоты точки. В связи с невысокой точностью определения высот точек и превышений по разности атмосферного давления в инженерном деле барометрическое нивелирование практически не используют; гидростатическое нивелирование основано на использовании законов равновесия жидкости в сообщающихся сосудах.
Находит применение как один из способов передачи высот через водные преграды (например, при изысканиях паромных переправ, мостовых переходов и т. д.); радиолокационное нивелирование, в котором используют скорость распространения прямых и отраженных электромагнитных волн от источника радиоизлучения до исследуемой точки местности и обратно, находит широкое применение при выполнении аэрофотосъемок для определения с помощью радиовысотомера высоты полета летательного аппарата, с которого осуществляется аэрофотосъемка; механическое нивелирование осуществляют с помощью механических или электромеханических приборов, автоматически фиксирующих продольный профиль местности по линии, вдоль которой этот прибор перемещается. Иногда используют при съемке продольного профиля существующих автомобильных дорог; стереофотограмметрическое нивелирование производят по парам снимков одной и той же местности, снятых с разных точек, с использованием стереофотограмметрических приборов различных конструкций или персонального компьютера. Один из наиболее перспективных и широко используемых видов нивелирования; наземно-космическое нивелирование основано на использовании систем и приборов спутниковой навигации («GPS»). Приборы спутниковой навигации позволяют практически мгновенно определять координаты точек местности (в том числе и высоты). Наземно-космическое нивелирование в настоящее время является одним из наиболее эффективных и перспективных.
