Рисунке 4.3 — Процесс экспорта данных из программы irPreview

Пример текстового файла с данными представлен на рисунке 4.4.

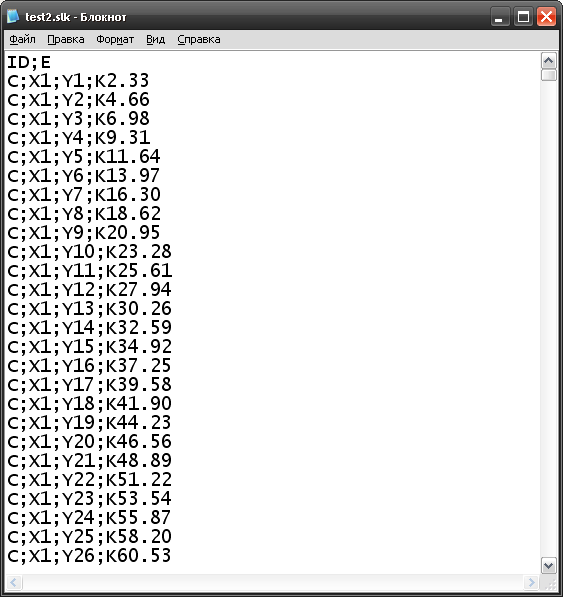

Рисунке 4.4 — Текстовый файл с экспортируемыми данными

Файл с данными представляет из себя описание ячеек где координата X соответствует номеру столбца, координата Y — номеру строки. На пересечении столбца и строки находиться значение, обозначенное символом К.

В примере файла с данными видно, что данные представлены в шести столбцах: в первом столбце представлены значения времени, а в остальных пяти, соответственно, температура тела в определенной точке. В файле с данными прослеживается следующая зависимость: в первом столбце находиться зависимость изменения температуры плеча от времени, во втором столбце — температура грудины, в третьем — живот, в четвертом — бедро, и в пятом — голень.

Программа TermoGraph 1.1запускается двойным щелчком на ее ярлыке, помещенном на рабочем столе персонального компьютера либо из файлового менеджера: например, двойным щелчком мыши на файле TermoGraph.EXE в Проводнике Windows. После запуска TermoGraph 1.1 появляется окно представленное на рисунке . Данное окно представляет пользователю выбрать файл с данными, которые он хочет обработать и отобразить.

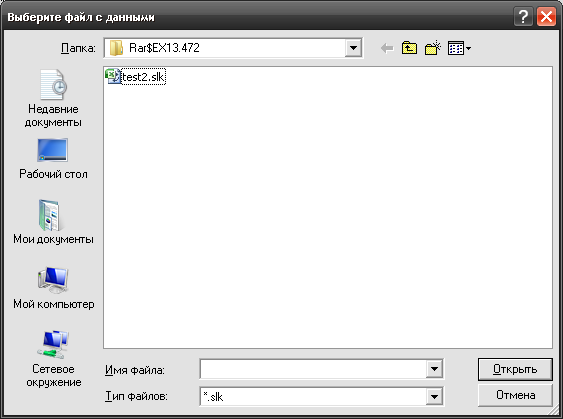

Рисунок 4.5 — Окно выбора файла с данными

Если пользователь выбирает файл не соответствующий файлу с данными, либо если файл содержит ошибки, программа выдает пользователю соответствующее сообщение. Если пользователь нажмет кнопку «Отмена», программа уведомит об этом пользователя и будет закрыта.

При успешном выборе файла с данными пользователь увидит главное окно приложения. Вид данного окна представлен на рисунке 4.6.

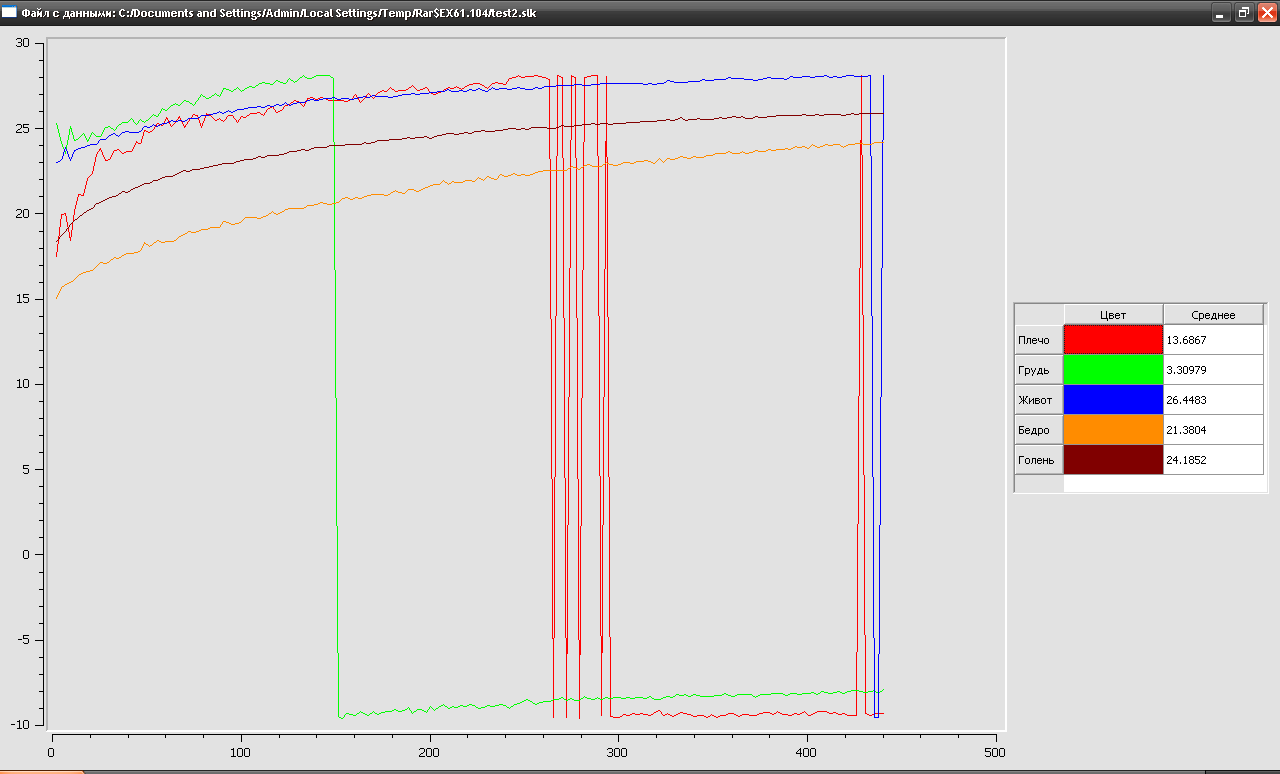

Рисунок 4.6 — Главное окно программы

Большую часть окна занимает система координат, по осям которой отложены время (по оси Х) и температура (по оси Y). В правой части окна представлена легенда системы координат.

Легенда системы координат представлена в виде таблицы. В первом столбце представлены точки тела. Во втором столбце — цвет, который соответствует цвету графика в системе координат. В третьем столбце находятся рассчитанные данные. В данном случае там располагается среднее значение температуры точки.

4. Экспериментальное исследование восстановления температуры кожи после интенсивного общего газового охлаждения

В исследовании, выполненного на базе медико-восстановительного отделения Республиканского центра спортивной медицины приняли участие спортсмены – мужчины и женщины. Спортивный стаж составил 8,5+2,5 лет. Все спортсмены в возрастном диапазоне от 16 до 23 лет, кандидаты в мастера спорта, мастера спорта и мастера спорта международного класса.

Процедура общей аэрокриотерапии проводилась в криосауне КриоСпеис производства фирмы «Medizintechnik» (ФРГ). Спортсмены (2 – 4 человека) помещались в предкамеру, температура в которой составляет до – 60 ⁰С на 30 секунд, затем переходили в основную камеру на 180 секунд, температура в которой составляет минус 110⁰С. Переносимость процедуры спортсменами была хорошей, побочных явлений не наблюдалось.

Экспериментальные исследования динамики температурного поля пациентов проводились при помощи тепловизора ИРТИС-2000 (“ИРТИС”, Российская Федерация). Инфракрасная камера ИРТИС-2000 обеспечивает очень высокую температурную чувствительность и точность измерения температуры (температурное разрешение 0,05 °С, погрешность измерения по АЧТ ±1,0 °С). На рисунках 4.7 и 4.8 представлены зависимости изменения температуры отдельных участков кожных покровов пациентов после проведения процедуры общей газовой криотерапии.

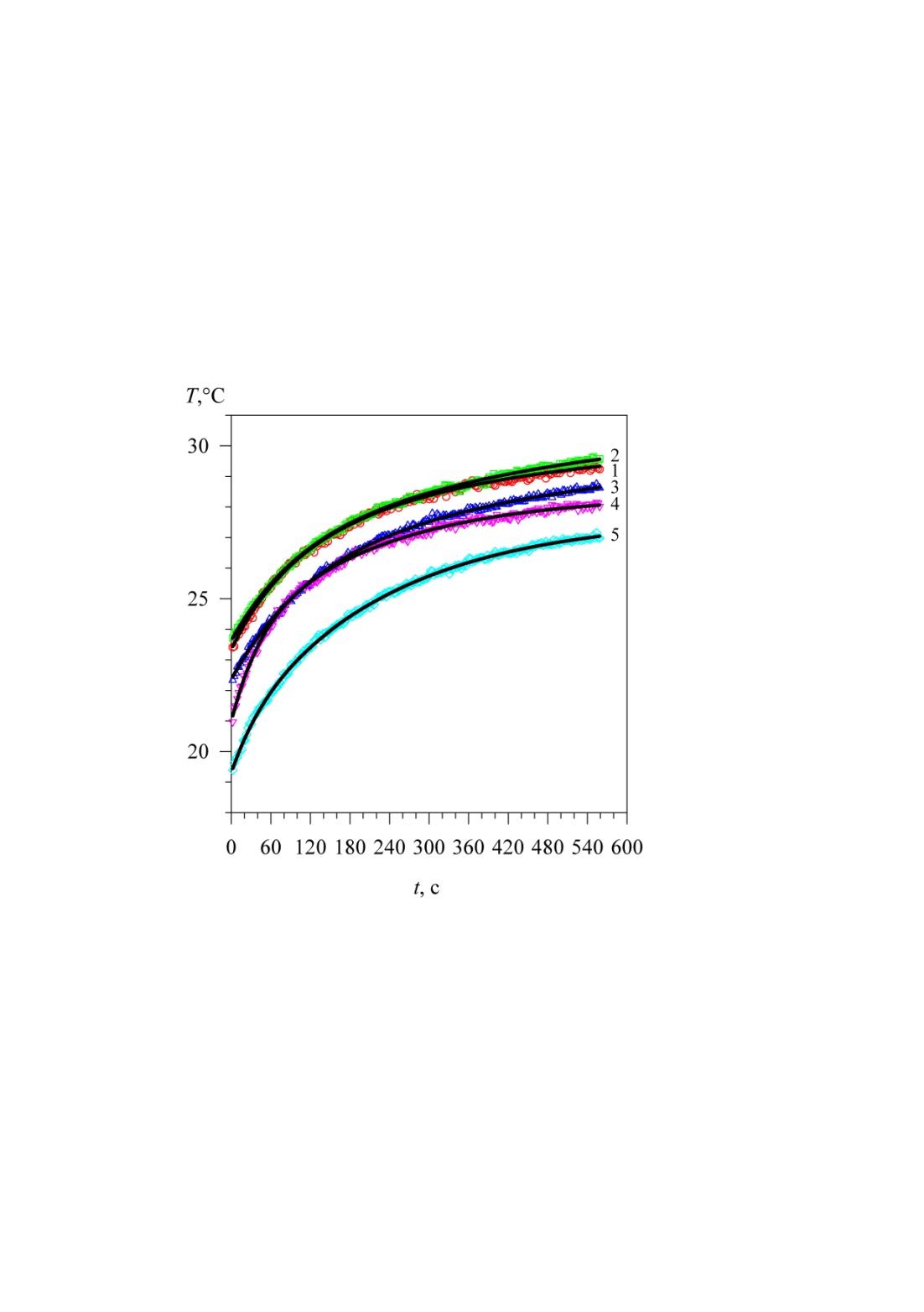

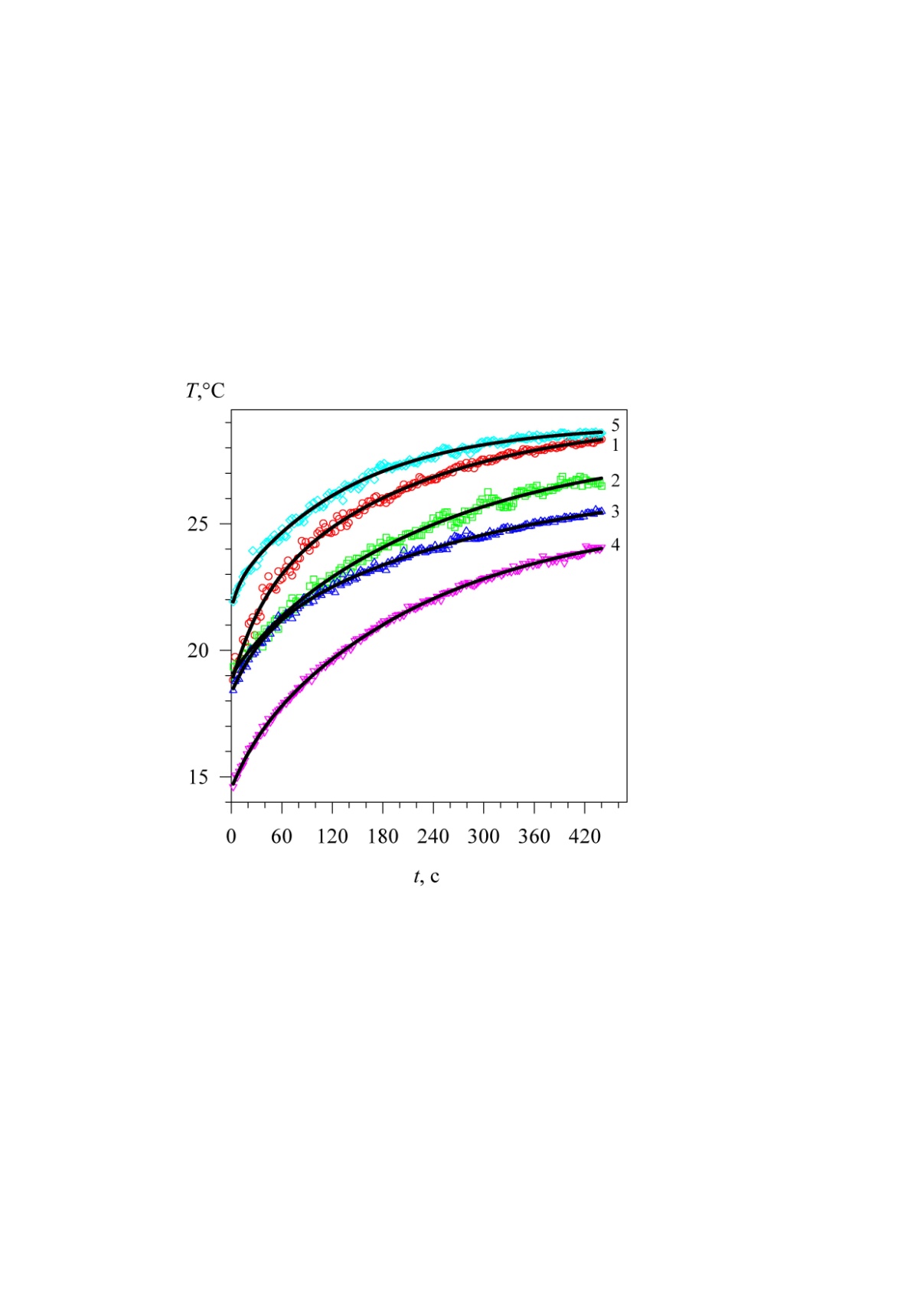

Рисунок 4.7 — Изменение температуры некоторых участков кожи пациента МА после проведения сеанса ОГКТ. 1 – плечо; 2 – грудь; 3 – живот; 4 – бедро; 5 – голень.	Рисунок 4.8 — Изменение температуры некоторых участков кожи пациента МА после проведения сеанса ОГКТ. 1 – плечо; 2 – лопатка; 3 – почка; 4 – бедро; 5 – голень.

Погрешность измерения температур методом ИК-термографии составляет менее 0,1°С, однако на практике ошибка измерения оказывается заметно выше из-за возможных перемещений пациента и осреднения в разные моменты времени температур не одного и того же, но и соседних участков кожи.

Результат теоретической части данной работы в виде уравнения (4.1) может быть использован для определения двух из трех определяющих характеристические числа _n безразмерных комплексов: (, h), (, k) или (h, k) при известном значении третьего параметра (k, h или ), соответственно [72].

. (4.1)

В случае малых значений комплекса , т.е. достаточно слабой интенсивности кровотока в коже, и N_max=2 оказывается возможным получение по термографическим данным портрета характеристик толщины кожи и подкожной жировой прослойки пациента. Подобный портрет интересен с той точки зрения, что позволяет впоследствии решать многокомпартментную тепловую задачу ОГКТ, подобную рассмотренной нами ранее, но с использованием индивидуальных характеристик пациента h и k, оцененных после проведения предыдущего сеанса ОГКТ. Более детальный анализ и практическая реализация такой возможности являются предметом дальнейших исследований [73].

Исследование проводилось в течении 3 минут для каждого пациента, тепловизор ИРТИС-2000 записывал всё время пребывания испытуемого в криокамере. Нами для расчёта изменения температурных данных был выбран первый и последний кадр термосъёмки. Измерения проводились на пяти участках тела: плечо, грудь, живот, бедро и голень. Эти измерения могут служить основанием для разработки способа определения перфузии кожных покровов в зависимости от кинетики восстановления температуры. Полученные данные обрабатывались с помощью программы IRPreview, которая даёт полную картину о температуре в исследуемых точках и в определённый момент времени. На рисунках 4.9 и 4.10 указаны изменения температуры некоторых участков кожи пациента МА до и после проведения сеанса ОГКТ. Из данных русунков можно наблюдать кинетику востоновления температуры кожных покровов, говорить о работе сердечно-сосудистой системы, о состоянии сосудистой системы кожных покровов.

Рисунок 4.9 — Первый кадр термосъёмки

Экспериментальные данные о восстановлении температуры поверхности кожи пациента после проведения сеанса ОГКТ могут быть использованы для получения информации о некоторых индивидуальных структурных и гемодинамических характеристик кожи и подкожной клетчатки этого пациента. После ОГКТ для времен наблюдения менее 5 минут не обнаруживается заметного увеличения интенсивности кожного кровотока. Режим теплопередачи близок к регулярному. Поэтому экспозицию наблюдений кинетики восстановления температуры кожных покровов рекомендуется принимать более 420 секунд.

Рисунок 4.10 — Последний кадр термосъёмки

Метод ИКТ обладает большими возможностями, помогает врачу не только оценить степень патологии, назначить правильное лечение и контролировать его на всех этапах, этот метод позволяет определить те или иные заболевания на стадии доклинической картины, что важно для принятия превентивных мер, проведения профилактического лечения, позволяющего предотвратить развитие патологического процесса [74].
