1 . Область применения.

1. Данная технологическая карта разработана на монтаж одноэтажного промышленного здания –цех изготовления нагревательных приборов, размерами в плане 96х42м, с двумя пролетами и сеткой колонн 24х6м и 18х6м. Высота этажа каждого пролета до низа стропильной фермы 9.6м. В каждом пролете имеются краны, грузоподъемностью по 10т.

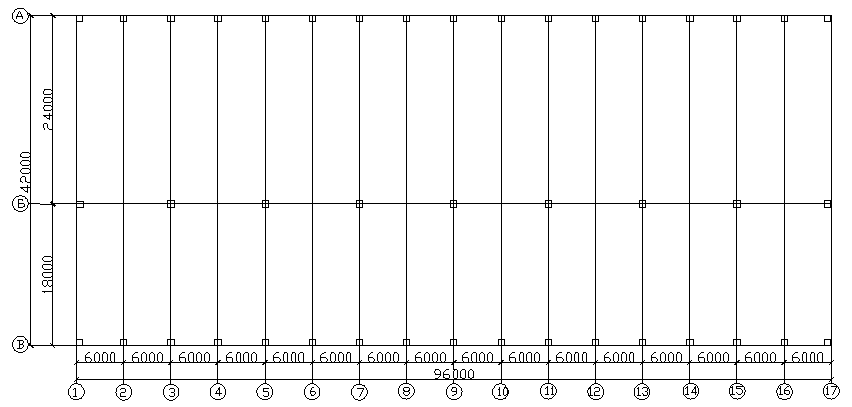

2. Схема расположения колонн:

3. В состав работ, охватываемых картой, входят следующие процессы:

1. Монтаж колонн

2. Монтаж подкрановых балок

3. Монтаж ферм покрытия

4. Монтаж плит перекрытия

5. Монтаж стеновых панелей

6. Технологической картой предусмотрено выполнение работ с помощью самоходных стреловых кранов.

7. Работы выполняются в летнее время в две смены.

2. Нормативные ссылки.

ГОСТ 13015.4-84 «Конструкция и изделия бетонные и железобетонные. Правила транспортирования и хранения».

ГОСТ 13556-91 «Краны башенные строительные. Общие технические условия».

ГОСТ 22827-85 «Краны стреловые самоходные общего назначения. Технические условия».

ЕНиР 4 «Монтаж сборных и устройство монолитных железобетонных конструкций».

РСН 8.03.107-2007 «Бетонные и железобетонные конструкции сборные».

С ТБ 1178-99 «Колонны железобетонные для зданий и сооружений. Общие технические условия»

СТБ 1318-2002 «Балки подкрановые железобетонные предварительно-напряженные. Технические условия».

СТБ 1383-2003 «Плиты покрытий и перекрытий железобетонные для зданий и сооружений. Технические условия».

СТБ 1968-2009 «Строительство. Монтаж сборных конструкций. Номенклатура контролируемых показателей».

СТБ 1959-2009 «Строительство. Монтаж сборных бетонных и железобетонных конструкций. Контроль качества работ».

ТКП 45-1.01-159-2009 (02250) «Строительство. Технологическая документация при производстве строительно-монтажных работ. Состав, порядок разработки, согласования и утверждения технологических карт»

ТКП 45-1.03-40-2006 «Безопасность труда в строительстве. Общие требования»

ТКП 45-1.03-44-2006 «Безопасность труда в строительстве. Строительное производство»

ТКП 45-1.03063-2007 «Монтаж зданий. Правила механизации»

ТКП 45-1.03-161-2009 «Организация строительного производства».

3. Характеристики применяемых материалов и изделий

Таблица 1.

№ п/п	Наименование	Кол-во, шт.	Размеры, мм				Позиция		Масса		Объем ед./общ.
			Длина	ширина	высота	сечение
1	Колонны крайние	34			10300	600*400		К-1		5,7		2.472/ 84.04
2	Колонны средние	9			10300	700*400		К-2		8,3		2.884/ 25.95
3	Балки подкрановые 1	32	5950	400	800			Б-1		4,5		2.856/ 91.39
4	Балки подкрановые 12м	8	11960	400	800			Б-2		9		3.827/ 30.616
5	Фермы подстропильные	8	11960		1400(240)			Ф-1		10		4.018/ 32.14
6	Фермы стропильные 1	17	23940		2800(240)			Ф-2		11		16.08/ 273
7	Фермы стропильные 2	17	17960		2800(240)			Ф-3		9		12.069/ 205
8	Плиты покрытия	224	5970	2980	300			П-1		2,65		5.337/ 1195
9	Стеновые панели	430	5970	240	1200			С-1		2		1.719/ 739.32

Для монтажа каркаса одноэтажного промышленного здания применяются сборные железобетонные конструкции: колонны, фермы, плиты покрытия и т.д.

Значения допустимых отклонений геометрических параметров железобетонных конструкций не должны превышать предельных:

- для колонн:

Наименование отклонения геометрического параметра	Наименование геометрического параметра	Предельное отклонение
Отклонение от линейного размера	Длина колонны, размер от торца колонны до опорной плоскости колонны, размер между опорными плоскостями консолей при номинальном размере: От 8000 до 16000	+-12
	Размер поперечного сечения колонны, размер консоли: От 250 до 500	+-5
Отклонение от прямолинейности	Прямолинейность реального профиля поверхности боковых граней колонны длиной: От 8000 до 16000	12
Отклонение от перпендикулярности	Перпендикулярность торцевой и боковых граней колонны при размере ее поперечного сечения: От 250 до 500	5

- для балок подкрановых:

Вид отклонения геометрического параметра	Геометрический параметр	Предельное отклонение
Отклонение от линейного размера	Длина балки Ширина и высота балки Размер, определяющий положение: Отверстий, предназначенных для крепления путей: вдоль балки меду каждой парой отверстий поперек балки Закладных изделий: В плоскости балки из плоскости балки	+-10 +-4 10 5 10 3
Отклонение от прямолинейности	Прямолинейность реального профиля по всей длине поверхности: верхней и нижней боковой	10 20
Отклонение от перпендикулярности	Перпендикулярность торцевых поверхностей балки	8

- для ферм

Наименование отклонения геометрического параметра	Наименование геометрического параметра	Предельное отклонение
Отклонение от линейного размера	Длина фермы: 17960, 23940 Высота фермы в середине ее длины, для ферм длиной: 17960, 23940 Поперечное сечение элементов фермы	+30-20 +-12 +-5
Отклонение от прямолинейности фермы, установленной в рабочее положение, характеризуемое величиной наибольшего отклонения боковых граней поясов фермы от вертикальной плоскости для ферм длиной: 17960, 23940	--	25

Н а боковые или торцевые грани каждой конструкции, видимые при хранении и монтаже, должны быть нанесены следующие маркеры:

- марка конструкции;

- товарный знак или краткое наименование предприятия-изготовителя;

- дата изготовления конструкции;

- масса конструкции в тоннах;

-штамп технического контроля.

Маркировочные надписи и знаки необходимо наносить несмываемой краской по трафарету или другими способами, указанными в ГОСТ 1305.2-81. Они должны быть четко различимы и полностью читаемы. Также должны быть нанесены несмываемой краской установочные риски, определяющие разбивочные оси здания, на консолях – установочные риски, определяющие оси подкрановых балок и др.

На торцевой грани балок, имеющих строповочные отверстия, должен быть нанесен монтажный знак «Верх изделия» по ГОСТ 14192.

Транспортирование, складирование и хранение сборных конструкций и материалов на строительной площадке следует осуществлять в соответствии с требованиями действующих нормативных документов.

Железобетонные изделия следует транспортировать и хранить в соответствии с требованиями ГОСТ 13015.4-84 и указаниями рабочих чертежей.

При перевозке, железобетонные изделия следует укладывать на транспортные средства в горизонтальном положении и продольной осью по направлению движения на деревянные прокладки с надежным закреплением, предохраняющим от смещения во время перевозки.

Подъем, погрузку и разгрузку железобетонных изделий выполняют с применением специальных траверс с захватом за строповочные отверстия или монтажные петли.

Подъем колонн в вертикальное положение следует осуществлять стропом, закрепленным у верхней подъемной петли.

При выполнении погрузочно-разгрузочных работ не допускается:

-применение тросов или цепей с выступами и узлами;

-перемещение изделий по земле волоком;

-погрузка изделий со свободным падением;

-перемещение изделий без катков или прокладок.
