3. Фильтры пластинчатые тип г41

Назначение. Фильтры пластинчатые типов Г41-1 и Г41-2 (рисунок 7) предназначены для очистки от механических примесей минеральных ма­сел вязкостью до 600 мм²/сек в гидравлических н смазочных системах машин.

Фильтр работает следующим образом. Через впускное отверстие загрязненное масло .поступает в корпус фильтра и через щели между пластинами попадает во внутреннюю полость, образованную вырезами в основных пластинах в форме круговых секторов. 1< выходному отвер­стию отфильтрованное масло проходит через ряд цилиндрических

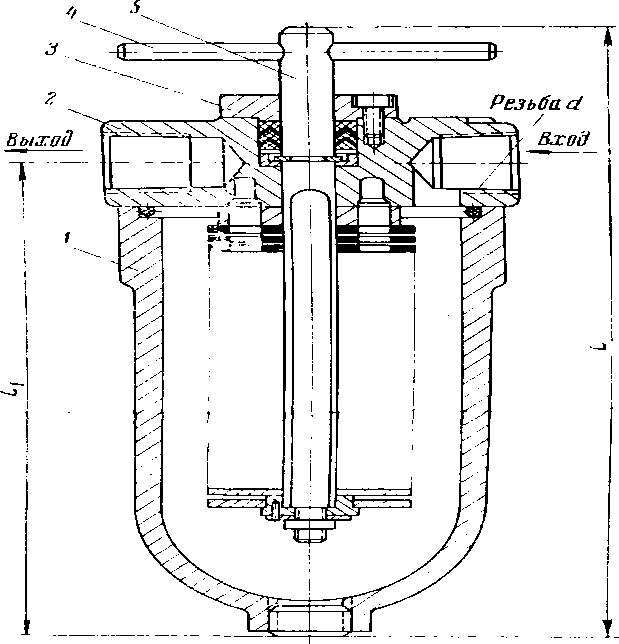

Рисунок 7 – Фильтр пластинчатый

от­верстии в шайбе. Фильтрующий .пакет очищается .путем поворота руко­ятки. При очистке скребки, входящие на небольшую глубину в проре­зи между основными и промежуточными пластинами, удаляют слой загрязнений, скопившийся на входах в щели.

Пластинчатые фильтры типа Г41-2 (см. рисунок 7) предназначены для встраивания в механизмы (узлы) станков и отличаются от фильт­ров типа Г41-1 конструкцией крышки, которая в фильтрах Г41-2 не имеет входного и выходного отверстий.

Фильтрующий пакет центрируется в расточках корпусов механиз­мов (узлов) при помощи специальной центрирующей шайбы, в торце которой имеются отверстия для выхода отфильтрованной жидкости.

Таблица 7 – Подбор фильтра

Марка	Q, л/мин	, МПа	ф
ФМ-5	70	0,025	6,308

1. Специальная часть

2.1 Предварительный расчет гидропровода

В предварительном расчете гидропривода определяется номинальные значения давления, расхода и мощности гидропередачи.

Мощность гидропередачи вращательного действия:

; (2)

Мощность гидропередачи возвратно- поступательного действия:

N_г.п. = [Вт]; (3)

Расход гидропередач:

Q_г.п. = [м³/с] (4)

;

;

.

2.2 Расчет гидравлических линий гидропередачи и назначение их диаметра

2.2.1 Расчет диаметра трубопровода (магистрали).

; [м]  [мм] = d_станд (5)

Допускаемые скорости жидкости в линиях гидропередачи выбираются в соответствии с таблицей:

Таблица 8 - Допускаемые скорости

Р, МПа	6,3	10	16	16
[], м/с	3	4,5	5,5	6

Т.к. давление в гидросистеме превышает 16Мпа, значит допустимое значение скорости рабочей жидкости составляет 6м/с.

=0,01386 м = 13,86 мм.

2.2.2 Выбор стандартного трубопровода

Из ГОСТ 8374-75 по условию выбираем трубопровод со следующими данными:

D_н = 28 мм (наружный диаметр трубы)

D_у = 16 мм (условный проход)

S = 6 мм (толщина стенки)

G₁= 3,2 кг/м (вес одного погонного метра)

= = 4,128 м/с,

т.е. условие , выполняется.

2.2 Расчет энергетических потерь

2.2.1 Расчет потерь в гидролиниях

На всасывании:

; ₍₆₎

На нагнетании:

(7)

(8)

На сливе:

(9)

(10)

Определяем суммарные потери давления в приводе.

Определяем кпд гидролиний:

(11)

2.2.2 Расчет потерь в гидроцилиндре

(12)

(13)

Определение силу противодавления:

(14)

Определяем силу инерций:

при разгоне

(15)

Масса приведенная

(16)

(17)

(18)

при торможений:

(19)

(20)

(21)

2.2.3 Расчет потерь в гидропередаче

Гидравлические потери в гидропередаче складываются из потерь по длине в линиях системы и в местных гидравлических сопротивлениях.

, (22)

где -потери давления трубопроводах;

- потери давления в местных сопротивлениях.

(23)

где  - плотность масла ( = 960 кг/м³);

 - коэффициент гидравлических потерь;

l – длина трубопровода (l = 16 м.);

d – диаметр трубопровода (d = 0.016 м.)

Число Рейнольдса: , (24)

где  - коэффициент кинематической вязкости ( = 100 10^-6 м³/с);

(25)

Т.к. R_e < 2320, то режим движения рабочей жидкости в гидросистеме ламинарный, следовательно:

 (26)

(27)

где  - суммарный коэффициент гидравлических потерь

• местные потери на поворотах  = 1;

• распределитель  = 40…60;

• калорифер (теплообменник)  = 25…40;

• фильтр  = 5…20.

 (28)
