1.5 Подбор гидроцилиндра

Условия подбора: р _г.ц.  p _г.п., Q _{г.ц .} Q _г.п., N _г.ц.  N _г.п.

= =0,034 м = 34 мм. (1)

Гидроцилиндр конструкции типа ДСШ 14.56.001 необходимо изготовить с толщиной стенки для давления 16 МПа.

Таблица 3 – Подбор гидроцилиндра

Марка г/ц	dг.ц., мм	dштока, мм	Толщина стенки , мм	Длина хода штока Lштока, мм		0
ДСШ 14.56.001	36	18	-	250	0,87	1

3. Гидроцилиндры поршневые. Назначение и устройство

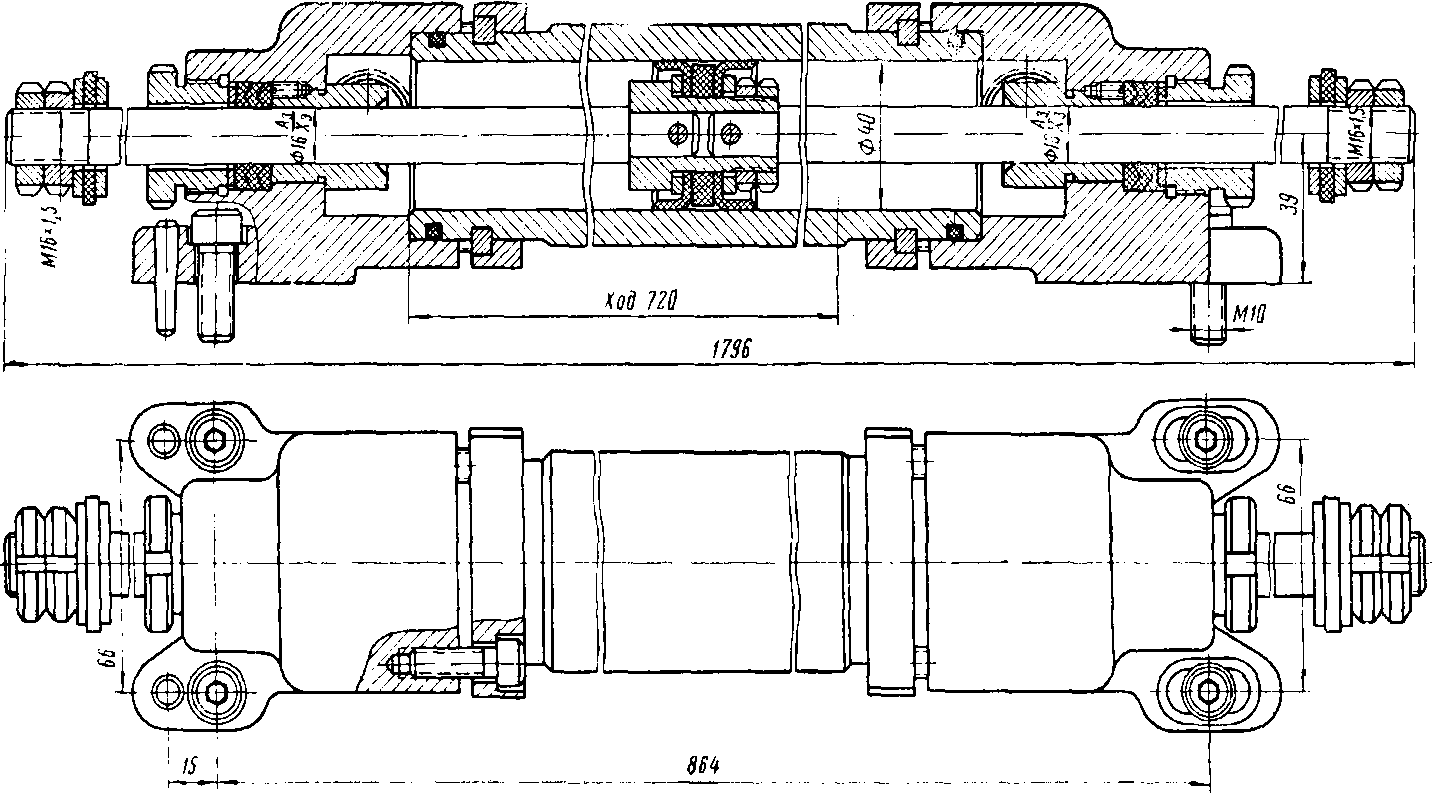

Назначение. Гидроцилипдры поршневые (рисунок 3) предназ­начены для преобразования энергии перекачиваемой насосом жидкости в механическую энергию исполнительного механизма.

Гидроцилипдры работают на чистом минеральном масле вязкостью 10—500 мм²/ сек при температуре масла от —35 до +50°.

Рисунок 3 - Гидроцилиндр

3. Выбор рабочей жидкости

На состояние рабочей жидкости, прежде всего, влияет широкий диапазон рабочих температур, а также наличие больших скоростей и высоких давлений. Существенноезначение при выборе рабочей жидкости имеет:

Вязкость, свойство, определяющее сопротивление жидкости относительному перемещению её слоёв.

Сжимаемость, характеризуется объёмным модулем упругости.

Температура вспышки – это такая критическая температура, при которой происходит самовоспламенение газовых выделений при соприкосновении их с воздухом.

Температура застывания – это температура, при которой масло теряет своей текучести.

К рабочим жидкостям гидропривода предъявляют следующие требования:

Хорошие смазывающие свойства, которые связаны с прочностью масляной плёнки и способностью противостоять разрыву. Рабочая жидкость должна предупреждать контактирование и схватывание металла, т.е. обладать противозадирными и противоизносными свойствами.

Стабильность свойств в процессе эксплуатации – это способность сохранять свой свойства при работе.

Антипенные свойства характеризуют способность жидкости выделять воздух или другие газы без образования пены.

Стойкость жидкости к образованию эмульсии. Характеризуется способностью жидкости расслаиваться или отделять попавшую в неё воду.

Антиокислительная стабильность – определяет долговечность работы масла в гидроприводе. Низкая стоимость и не дефицитность.

Таким образом, рабочая жидкость гидроприводов должны быть присущи: хорошие смазочные свойства, малое изменение вязкости при изменении температуры, большой модуль упругости, высокую стабильность против окисления, сопротивление вспениванию, малая плотность, совместимость с материалами гидросистемы, малая способность к растворению воздуха, хорошая тепло проводимость, возможно меньший коэффициент теплового расширения, незначительная взаимная растворимость с водой, большая удельная теплоёмкость, не токсичность и отсутствие резкого запаха, прозрачность и наличие характерной окраски.

Преимущественное применение в машинных гидроприводах должны иметь масла, которые изготовлены из нефти, подвергнутых глубокой селективной очистке, содержат антиокислительную, противоизносную, антикоррозийную и противопенную присадки. В связи с этим предлагаю для данного гидропривода масло И-18 ГОСТ 16728–78.

График 1 - Зависимость вязкости масла И-18 от температуры

Таблица 4 - Характеристика рабочей жидкости

Рабочая жидкость	ГОСТ	Плотность,кг/м3	Вязкость при +50°С,см2/c	Температуры в °С		Пределы рабочих температур, °С
				Застывания	Вспы-шки
Индустриальное 50	1707-51	960	0.42-0.58	-20	200	+10…+70
