7.4. Компоновка бурового снаряду.

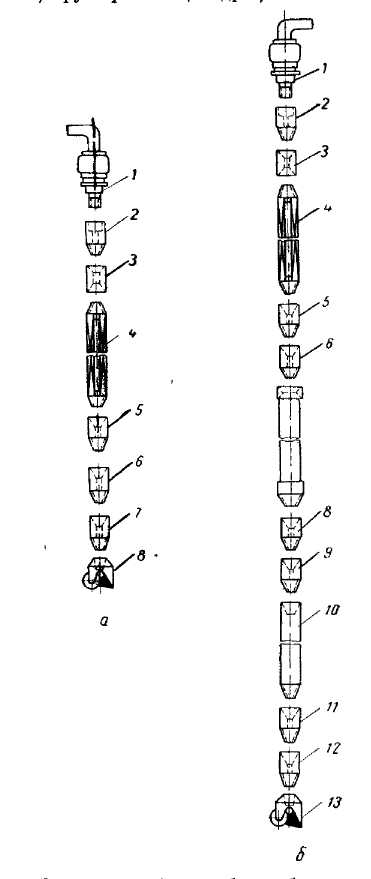

Мал. 12. Бурова колона.

1-вертлюг сальникВР-2-20, 2-перехідникПП-3-76/3-76-Л, 3-перехідник муфтовий ПМ-3-76/3-88-Л, 4-ведуча труба 80х80 мм, 5-перехідник перехідний ПП.-3-88/3-88, 6-перехідник перевідний ПП-3-88/3-76, 7- труба бурильна 73 мм, 8- перехідник перехідний ПП.-3-76/3-88, 9- перехідник перехідний ПП.-3-88/3-121, 10-обважувальні бурильні труби 146 мм, 11- перехідник перехідний ПП.-3-121/3-121, 12-перехідник перехідний ПП.-3-121/3-88, 13-трьохшарошкове долото Ш-295 СТ-ЦВ.

8. Бурове устаткування

Спосіб буріння

Так як проектний геологічний розріз представлений переважно породами І – частково VІІ категорії за бурінням, то буріння доцільно вести буровою установкою з роторним обертачем.

Цей спосіб має великі комерційні швидкості, малу металоємкість конструкцій свердловини, забезпечує поглиблення свердловини великим діаметром, особливо ефективний в породах малої твердості і при використанні якісних промивальних рідин виключає кальматацію пласта.

8.1. Бурова установка.

Для буріння свердловини з проектною глибиною 67 метрів початковим діаметром 490 мм, і кінцевим діаметром 295 мм в породах ІІ- ІІІ – частково VІІ доцільно використовувати бурову установку марки УРБ – 2А2. Технічна характеристика приведена в таблиці 4

Зовнішній вигляд показано на малюнках 13,14 відповідно.

Глибина буріння	200 м
Діаметр свердловини, мм	початковий 190 мм кінцевий 93 мм
Спосіб буріння	обертовий з промивкою
Силовий привід	ЗИЛ - 131
Потужність, кВт	45
Вантажопідйомність щогли	ном. 4,6т.
Механізм обертання	обертач рухомий з гідроприводом
Макс: зусилля механізму подачі: кН Вниз: Вверх:	26 40
Частота обертання	140, 225, 325 об/хв.
Буровий насос	НБ-32
Максимальна подача	594 л/хв.
Максимальний тиск	40 кгс/см²
Маса комплекту загальна	10,08 т.
Компресор	-
Транспортна база	шасі ЗИЛ - 131

Таблиця 4

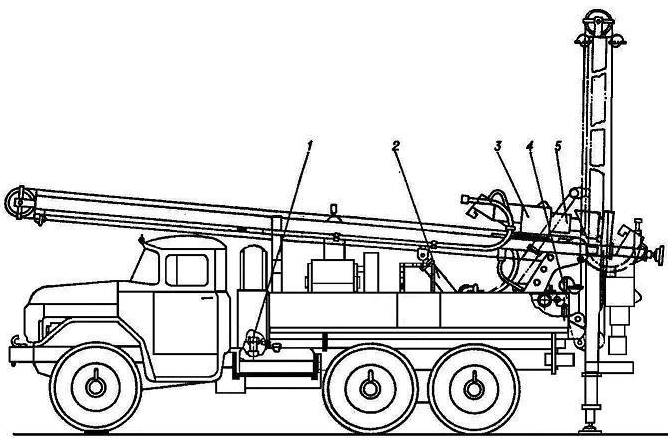

Мал.13

Мал.14

1.Коробка відбору потужності;

2.Гідроциліндр підйому щогли;

3.Обертач;

4.Пульт управління;

5.Елеветор для труб або патрон для шнеків;

6.Автомобіль ЗИЛ-131;

7.Щогла;

8.Талева система;

9.Рама;

10.Насос (компресор);

11.Гідродомкрат;

12.Роздаточна коробка;

13.Обв’язка гідросистеми;

14.Каретка;

15.Опорний домкрат.

Буровий насос

Для забезпечення технічних режимів буріння вибираємо буровий насос, який повинен забезпечувати розраховану подачу і необхідний тиск промивальної рідини.

(28)
