14.Общее устройство, конструкция и принцип действия рабочих органов грунтосмесительной машины.
Для приготовления грунтовых смесей (для улучшения грунта) за один проход используются машины, оснащенные несколькими рабочими органами.
1.Фреза используемая для разрыхления грунта( обычно используют для глинистых грунтов);
2. Фреза, обеспечивающая дробление материала;
3. Смеситель двухвальный;
4. Смесительная камера;
5. Форсунка.
В последнее время широкое применение получили самоходные грунтосмесительные машины, которые не только обеспечивают приготовление и укладку грунтовой смеси за один проход, но и предварительное или окончательное уплотнение. Для предварительного уплотнения используются машины с низким давлением, а для окончательного эти машины оборудуются уплотняющими вибрационными плитами.
11. Типы амортизаторов. Выбор и расчет амортизаторов.
В
качестве амортизаторов используются
пружины или резино - технические элементы.
На виброплитах могут используются как
пружины так резино-тех. элементы. У
виброкатках в основном используются
резино - технические элементы.

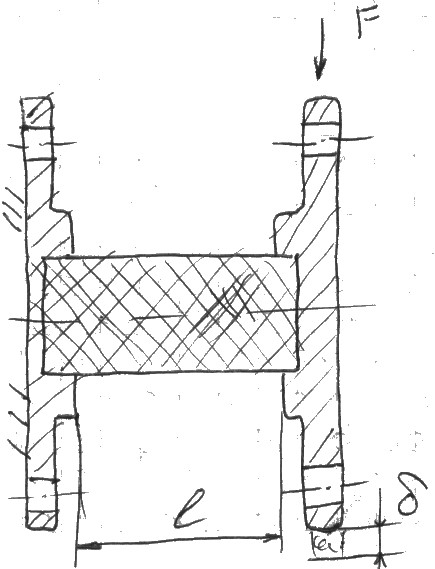

1,2-фланцы; 3-резино-тех. элемент.
Соединение резино-техн. элемента с фланцами осуществляется при помощи вулканизации. Такой амортизатор может работать как на сжатие так и на сдвиг.
- абсолютная
деформация при действии сжимающей силы.
F-сжимающие силы;
l-длинна рабочей части упругого элемента;
Е-модуль упругой диформации;
Е = 30 – 50 кг/см 2;
- площадь
поперечного сечения.
Из этой зависимости найдем жесткость амортизатора:
Напряжение возникающее в резино – технических элементах:
кг/см
2;
G – модуль деформации при сдвиге.
G = 6 – 8 кг/см 2;
- коэф.
жесткости при сдвиге.
12. Общее устройство и принцип действия многоножевого смесителя.
Для перемешивания грунта с органически вяжущим используются ножевые одно- и многопроходные машины и лопастные смесители. В качестве многопроходной ножевой машины используется автогрейдер. При этом он в начале собирает грунт в валок, затем на этот валок наносится вяжущее (если это цемент), затем валок разравнивается по поверхности, потом снова собирается в валок. И так до тех пор, пока не будет приготовлена смесь.
1-рама; 2,4-ножи, собирающие смесь в валок;
3- ножи, распределяющие смесь по ширине;
5-направляющий нож, при помощи которого регулируется подача материала по разные стороны; 6-распределительные ножи;
7-калибрующая поверхность ножей.
13. Общее устройство, конструкция и принцип действия фрезерных смесителей.
Для перемешивания фрезеруемого с поверхности дороги грунта с органическим вяжущим используются спец. фрезы, которые снимают материал, дробят его и перемешивают с вяжущим. Чаще всего эти машины работают как многопроходные. За первый проход материал фрезеруется, доводится до разрыхленного состояния. За второй проход в перемешиваемый материл вводиться цемент и вода, или битум. Третий и четвертый проход обычно используется для качественного перемешивания.
1
– фреза; 2 - камера смешивания;
3 – форсунка.
Фрезы изготавливаются прицепными, навесными. Еще фрезы используются в составе грунтосмесительной машины.
В качестве вяжущего используется битумная или цементо - водная эмульсия. В соответствии с этим дорожные фрезы должны быть оснащены резервуарами для хранения этих эмульсий или суспензий.
