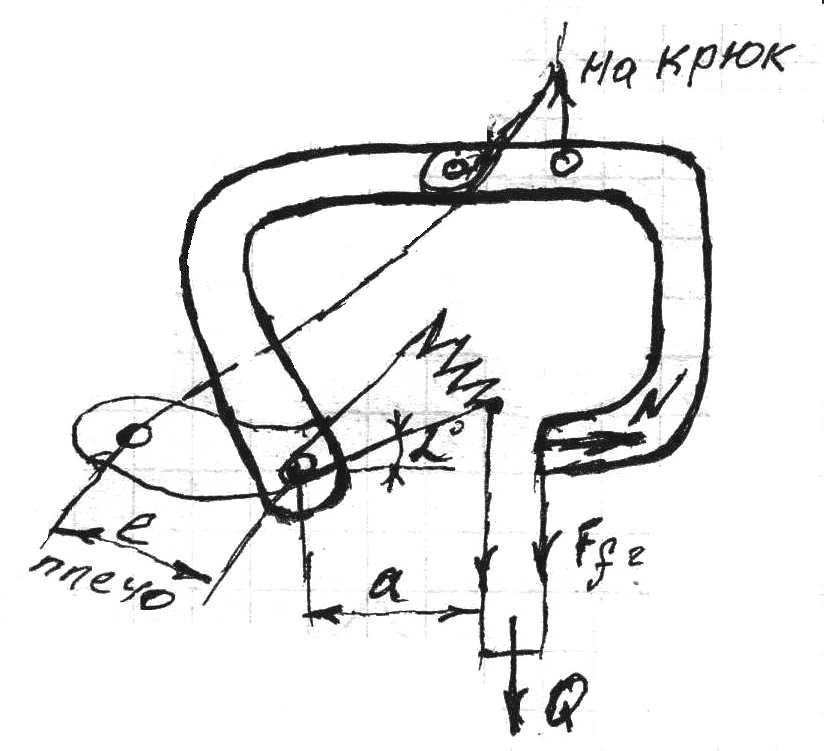

Эксцентриковые захваты

Эксцентриковый захват исп. для подъема и транспортировки листового материала. Захват работает за счет сил трения и самозаклинивания. Сила трения условие заклинивания.

Сила прижатия:

Грузовые гибкие органы. Стальные каналы и чалочные стропы. Тип, конструкция, расчет.

Грузовые тяг. органы (гибкие) – канаты и цепи.

Исп. чаще стальные канаты, пеньковые до 500кг.

Достоинства: высокая прочность, большая гибкость, надежность, малая масса, бесшумность работы, исп. при высоких скоростях. Стальные канаты изготавливаются из стальной проволоки: (сталь 50, сталь 60).

Предел прочности:

Высокая прочность достигается путем неоднократного волочения хим. и термообработкой.

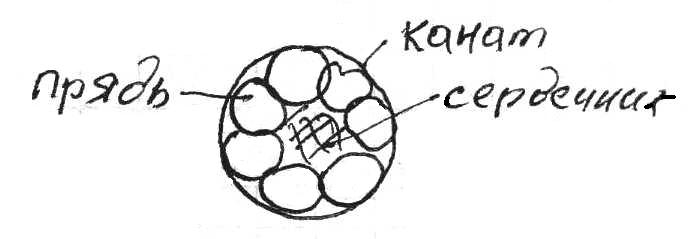

Рис. Канат второй свивки

Сердечники бывают: органические (пенька), асбестовые нити, цветные металлы.

Органические сердечники пропитываются смазкой, значит, смазка есть внутри и снаружи сердечника.

Классификация канатов:

1. по направлению сбивки: правые и левые;

2. по сочетанию направления свивки проволочек в пряди и прядей в канате: односторонней свивки, крестовой и комбинированной.

3. по типу каната проволочек в пряди:

тип ТК – точечный канат;

тип ЛК – линейный канат;

тип NKR – точечнолинейный канат.

При работе канаты испытывают деформации растяжения изгиба, сжатия, сдвига и т.д. Теоретического расчета канатов нет.

По нормам ГОСГОРТЕХ надзора d каната выбирается по max натяжению и разрывному усилию:

Где: К – коэффициент запаса прочности:

К=5…6 – для грузов;

К=9 – для подъемников.

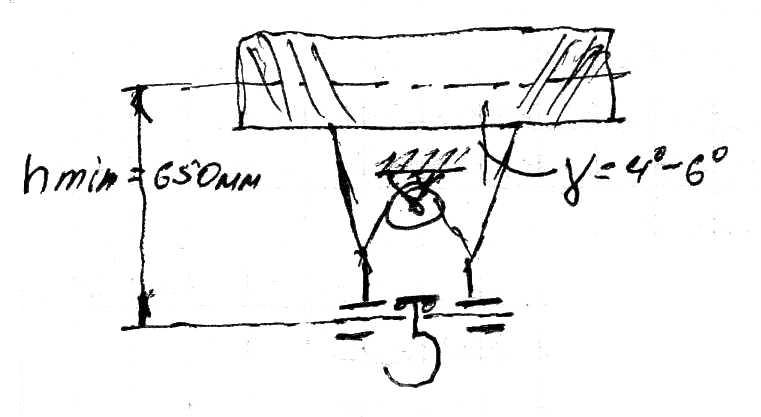

Стропы:

Точка подвеса строп должна быть как можно выше.

3. Полиспасты. Назначение. Одинарный грузовой и скоростной полиспасты. Основные параметры.

Полиспаст – система подвижных и неподвижных блоков огибаемых канатом.

Они бывают одинарными и сдвоенными.

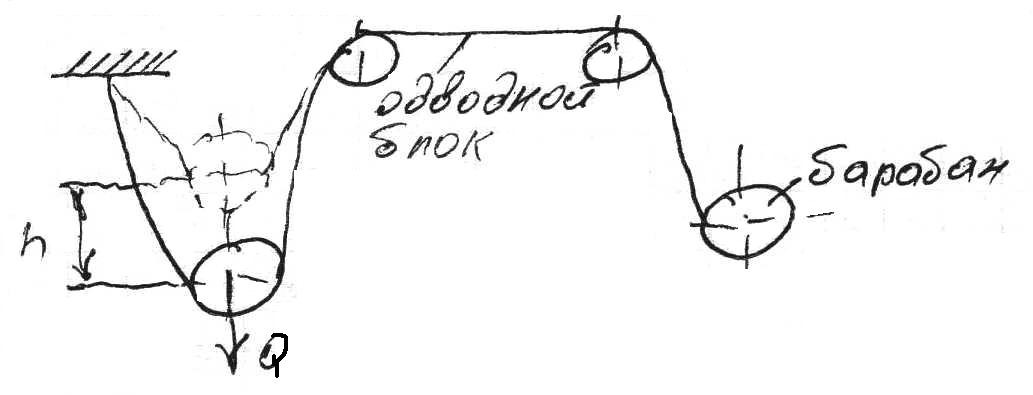

Одинарный полиспаст.

Скорость каната:

Сдвоенный полиспаст

Недостаток одинарного:

1. груз смещается по горизонтали и вертикали;

2. неравномерная нагрузка на опоры барабана.

Полиспаст предназначен для выигрыша в силе или для выигрыша в скорости.

Для подъема груза требуется сила в 2 раза меньше, чем масса груза (выигрыш в грузоподъемности).

Скорость груза в 20 раз меньше скорости каната (проигрыш в скорости).

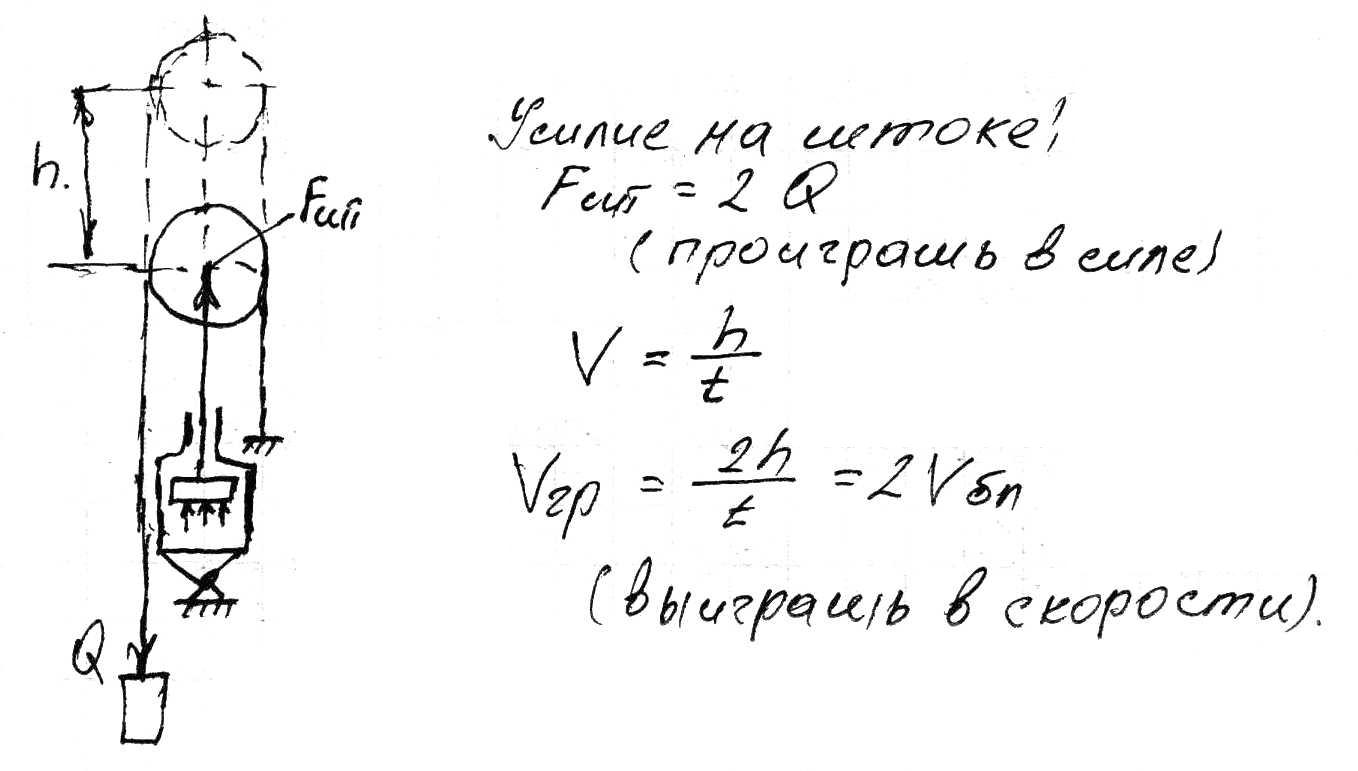

Скоростной полиспаст

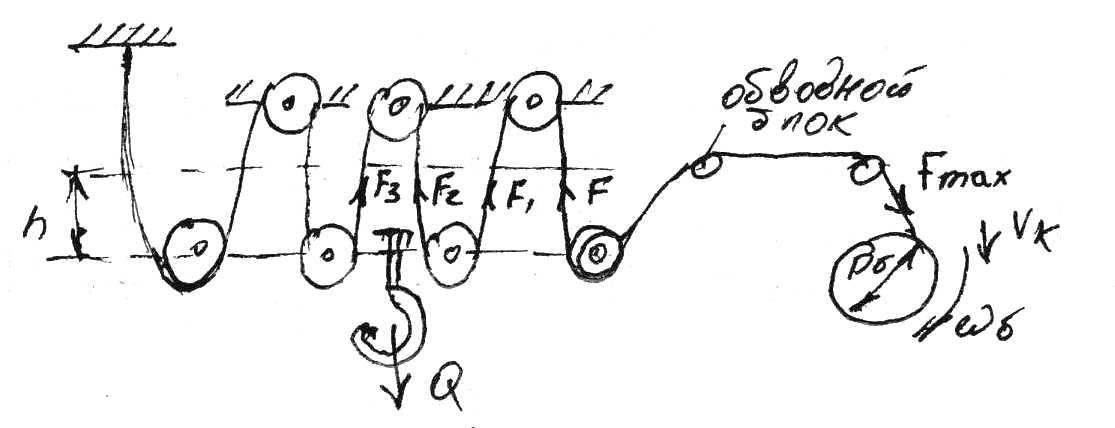

3. Определение кпд грузового одинарного полиспаста.

1. Полиспаст неподвижен. Натяжение в канате равно:

2. ; ;

Из условия равновесия:

Натяжение F:

- КПД полиспаста

Где: - КПД одного блока;

m – число ветвей, на которых подвешен груз;

t – число обводных блоков.

3. Барабаны. Назначение, тип, основные параметры. Определение максимального натяжения каната на барабане.

Барабаны различают:

По способу навивки каната:

1. однослойные;

2. многослойные.

По поверхности:

1. гладкие;

2. нарезные.

При большой длине каната исп. многослойную навивку. Она позволяет сократить длину барабана, но возрастет износ каната, меняет скорость навивки и требует специального канатоукладчика.

В основном применяются однослойные нарезные барабаны.

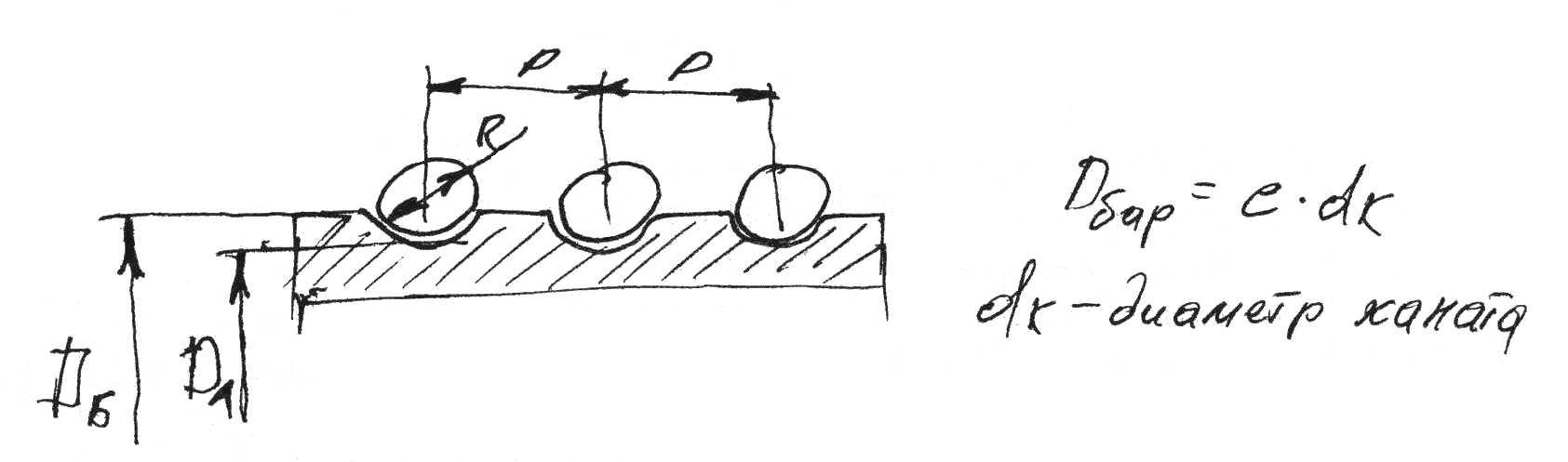

е – коэффициент, зависящий от режима работы и типа крана (е=16…46)

Р – шаг;

Длина барабана: (для одинарного барабана)

z – число витков на барабане

(для сдвоенного барабана)

z крепления витков=4…5
