Экзаменационный билет №20
По дисциплине: Электроника
Факультет: Электроники и приборостроения.
Резонанснные усилители. АЧХ. Назначение.
Трансформаторы. Выпрямители. Схемы, работа, основные характеристики.
Рассчитать Rб для Iб=50 мкА и Еп=15 В для схемы усилительного каскада с фиксированным током базы. Нарисовать схему и объяснить назначение ЭРЭ.
Билет составил: Снесарев С.С.
Зав. кафедрой: Тарасов С.П.
“____”________2013г.
Экзаменационный билет №21
По дисциплине: Электроника
Факультет: Электроники и приборостроения.
Дать определение что такое потенциальный барьер и от чего зависит его величина.
Назначение делителя напряжения в цепи базы усилителя. Как выбирается ток делителя и его резисторы?
Нарисовать динамическую характеристику усилителя для исходных данных усилителя: Dвх=40 дБ, Uвх мин = 20 мВ, Кус=50.
Билет составил: Снесарев С.С.
Зав. кафедрой: Тарасов С.П.
“____”_______2013г.
Экзаменационный билет №22
По дисциплине: Электроника
Факультет: Электроники и приборостроения.
Нарисовать схему включения транзисторов п-р-п и р-п-р типов в цепь питания.
Дать определение коэффициента нелинейных искажений. Как определить Кг? Зависит ли его величина и каким образом от режимов работы транзистора?
Нарисовать хар-ки фильтра нижних частот с крутизной спада 6 дБ/окт. и 20 дБ/окт, fгр= 100 кГц. Дать определение крутизны спада характеристики АЧХ фильтров.
Билет составил: Снесарев С.С.
Зав. кафедрой: Тарасов С.П.
“____”________2013г.
Экзаменационный билет №23
По дисциплине: Электроника
Факультет: Электроники и приборостроения.
Лавинный пробой p-n перехода. Показать на графиках.
Основные характеристики усилителей мощности. Количественные и качественные показатели УМ.
Д
ля

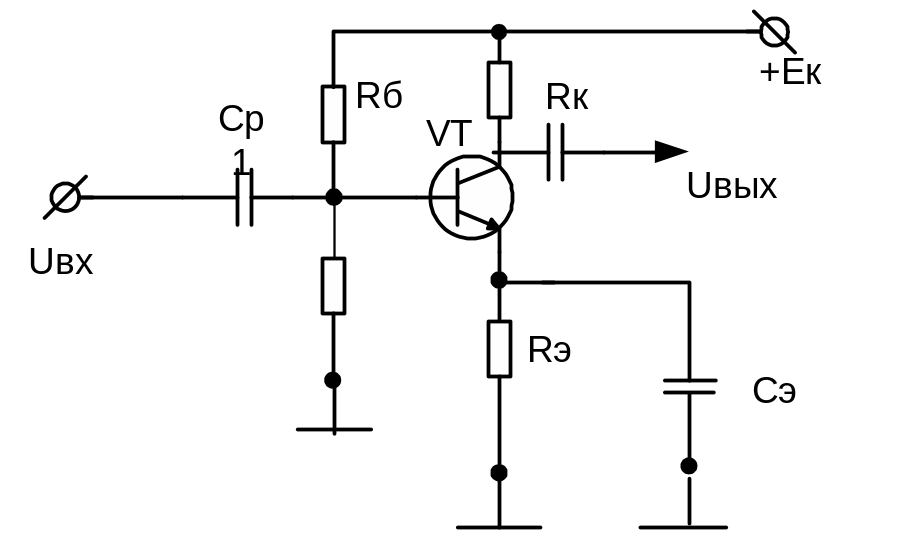

схемы рис 23 нарисовать АЧХ для НЧ
усилителя с С = 20 мкФ и 0.2 мкФ, если
диапазон
рабочих частот при С = 0.2 мкФ
от 10 кГц до 15 кГц. Как емкость влияет на
АЧХ усилителя?
Билет составил: Снесарев С.С.
Зав. кафедрой: Тарасов С.П.
“____”____________2013г.
Экзаменационный билет №24
По дисциплине: Электроника
Факультет: Электроники и приборостроения.
Нарисовать вольтамперные характеристики идеального p-n перехода и реального выпрямительного диода. Объяснить их отличие.
Мостовая схема УМ. Схема, назначение ЭРЭ, принцип работы. Диаграммы напряжений.
Нарисовать АЧХ ОУ для fгр =100 кГц, крутизна спада ЛЧХ равна 20 дБ/окт.
Билет составил: Снесарев С.С.
Зав. кафедрой: Тарасов С.П.
“____”____________2013г.
