Экзаменационный билет №1

По дисциплине: Электроника

Факультет: Электроники и приборостроения.

1. Выпрямительные диоды. Назначение. Условное обозначение на схеме. Основные параметры и характеристики.

2. Режимы работы усилителей. Динамический диапазон усилительных каскадов.

3. Определить внутреннее сопротивление R _эк эквивалентного генератора в точках а-в (рис.1)

Рисунок 1

Билет составил: Снесарев С.С.

Зав. кафедрой: Тарасов С.П.

“____”__________2013 г.

Экзаменационный билет №2

По дисциплине: Электроника

Факультет: Электроники и приборостроения.

1. Стабилитроны и стабисторы. Назначение. Условное обозначение на схеме. Основные параметры и характеристики.

2. Двухкаскадные усилители. Каскодный усилитель. Достоинства, недостатки схемы.

3. Составить для схемы рис. 2 уравнения по 2-му и 1-му законам Кирхгофа

Рисунок 2

Билет составил: Снесарев С.С.

Зав. кафедрой: Тарасов С.П.

“____”__________2013 г.

Экзаменационный билет №3

По дисциплине: Электроника

Факультет: Электроники и приборостроения.

1. Нарисовать схемы применения диодов в однополупериодном и 2-х полупериодных выпрямителях и диаграммы напряжений.

2. Схемы коррекции усилителей транзисторных усилителей.

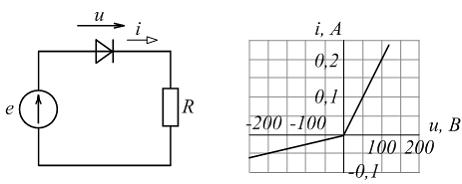

3. Резистор с сопротивлением R= 1 кОм подключен через диод с заданной на рис.3

вольт-амперной характеристикой. Чему равно сопротивление диода в обратном направлении Rобр.?

Билет составил: Снесарев С.С.

Зав. кафедрой: Тарасов С.П.

“____”___________2013г.

Экзаменационный билет №4

По дисциплине: Электроника

Факультет: Электроники и приборостроения.

1. Динисторы и симисторы. Назначение. Условное обозначение на схеме. Основные параметры и характеристики.

2. Каскодный усилитель. Нарисовать 2-х каскадную схему усилителя на транзисторах п-р-п по схеме с ОЭ с параллельным питанием. Назначение усилителя, достоинства и недостатки схемы.

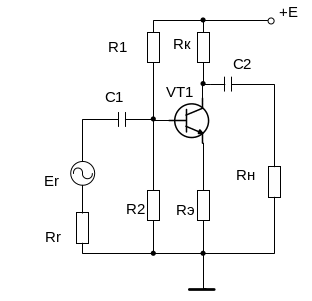

3. В каскаде с ОЭ (рис.4) найти усилительные параметры, используя аппарат теории ОС. В схеме используется транзистор с параметрами: B=40, r_э=100 Ом, r_б=100 Ом, r_к^*=25 кОм, R1=R2=10 кОм, R_г=1,25 кОм, R_к=3 кОм, R_э=510 Ом, R_н=10кОм.

Рисунок 4

Билет составил: Снесарев С.С.

Зав. кафедрой: Тарасов С.П.

“____”____________2013 г.

Экзаменационный билет №5

По дисциплине: Электроника

Факультет: Электроники и приборостроения.

1. Нарисовать схему 2-тактного трансформаторного УМ. Описать ее работу, показать диаграммы токов на транзисторах и в нагрузке.

2. Светодиоды и фотоприемники. Назначение, схема включения. Основные параметры.

3. На входе схемы 5, состоящей из последовательно соединенных диода и резистора действует синусоидальная ЭДС с амплитудой Е_гм=3В. Определить максимальное и минимальное напряжение на резисторе, если r_пр и дифференциальные сопротивления диода равны соответственно 15 Ом и 300 кОм, соответственно(влиянием емкости диода и внутренним сопротивлением источника сигнала пренебречь), если R_н =100 Ом и 100 кОм

Рисунок 5

Билет составил: Снесарев С.С.

Зав. кафедрой: Тарасов С.П.

“____”_____________2013 г.
