30.Силы трения при работе шсн

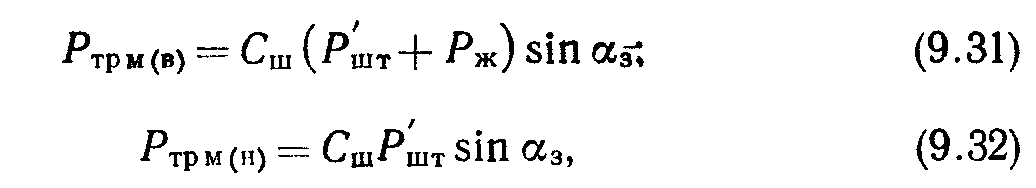

1. Силы механического трения штанг и труб Ртр м. Сила трения направлена вдоль поверхности соприк-я в сторону, противоп-ю движению, и равна произведению коэф-а трения на силу нормального давления, которая прижимает тело к опоре. Тогда с учетом действующей на штанги статической нагрузки при ходе вверх и вниз можно записать:
где 3
— средний
зенитный угол отклонения ствола скважины
от вертикали (угол искривления скважины);
Сш—коэффициент трения штанг о трубы,
принимаемый значения в зависимости от
вязкости и обводненности нефти в пределах
0,1—0,7 (обычно 0,15—0,25). Эта сила распределена
по длине штанг и труб. 2. Сила
трения плунжера о стенки цилиндра насоса
Ртрпл. По эмпирическим формулам В. И.
Сердюка в зав-и от диаметра плунжера
и зазора между плунжером и цилиндром.
Она прин-я равной для всей длины хода
(трения покоя и скольжения), одинаковой
для хода вверх и вниз, может достигать
2—3 кН. При наличии песка в откачиваемой
жидкости, отложений парафино-смолистых
веществ в зазоре плунжерной пары сила
Ртрпл сущ-но увел-ся, а по мере износа
насоса (увел-я зазора) умен-я. Эта сила
сосредоточена у плунжера. 3.
Сила гидродинамического трения штанг
в жидкости
Ртр г. Она обусл-а потерями Р на трение
за счет отн-о движения штанг и жидкости.
где Артр — потери
давления на трение, опр-е приближенно
по формуле Дарен — Вейсбаха, в кот в
качестве диаметра прин-я диаметр
штанг, а коэф-т гидравл-о сопр-я выч-ся
в зав-и от критерия Рейнольдса Сила Ртр
г при ходе вверх знач-о меньше, чем при
ходе вниз. При ходе штанг вниз сила
трения Ртр г направлена вверх, т. е.
поддерживает штанги. При ходе штанг
вверх она направлена вниз, если F<F^,
или вверх, если F>Fтp,
где Fтp—площадь
проходного сечения труб. Сила Ртр г
также распределена по длине. Обычно эта
сила не превышает 5 % от веса штанг.Сила
гидродин-о трения больших значений
может достигать в скважинах, дающих
высоковязкую жидкость. 4. Сила

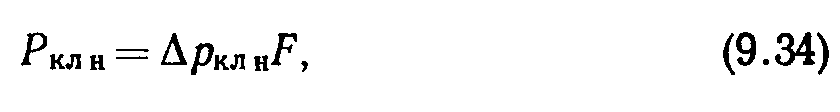

гидравл-о сопр-я в нагнет-м клапане
Ркл.н. Она обусловлена перепадом Р Pкл.н,
возник-м при движении добываемой жидкости
через нагнет-е клапаны насоса,
где Pкл н определяется аналогично Pкл в по формуле (9.27). Сила Ркл н сосредоточена у плунжера.5. Сила трения, обусловленная гидравлическими сопротивлениями при движении жидкости в трубах, Ртр т. Она увеличивает давление жидкости на плунжер и равна произведению потерь Р на трение в трубах и площади сечения плунжера. Эта сила сосредоточена у плунжера. Ее можно принимать равной при ходе штанг вверх и вниз.Таким образом, силы трения дествуют в направлении, противоп-м напр-ю движения штанг, и при ходе штанг вверх увеличивают нагрузку в точке подвеса штанг, а при ходе вниз—уменьшают ее соответственно на величины:Ртр (в) == Ртр и (в) + Ртр пл + Ртр г (в) + Ртр т', Ртр(н) = Ртрм(н)+ Ртрпл ± Ртрг(н) +Ртрт+Ркл н (9.35)
