Генеральный план
Генеральный план представляет собой сводный документ проектируемой застройки территории, на котором показаны размещение проектируемых, существующих, реконструируемых и подлежащих сносу зданий, сооружений, инженерных сетей, автомобильных дорог, железнодорожных путей, объектов озеленения, благоустройства, планировки, рельефа местности, указана ориентация территории по сторонам света и роза ветров. Комплект чертежей «Генеральный план» состоит из следующих чертежей: горизонтальная планировка, вертикальная планировка, сводный план инженерных сетей, план благоустройства территории. Во всех возможных случаях эти чертежи совмещают в один с наименованием «Генеральный план».
В курсовом проекте выполняется один чертеж комплекта – план благоустройства территории. На этом чертеже необходимо также показать розу ветров, условные графические изображения элементов озеленения и благоустройства (табл. 3). Пример оформления плана благоустройства территории предприятия показан на рис. 13.
Основными принципами формирования генплана предприятия являются:
зонирование территории:
по функционально-технологическому признаку;
по величине грузооборота;
по степени трудоемкости и насыщенности рабочими местами;
по составу и уровню выделения производственных вредностей;
по степени взрыво-пожароопасности;
блокирование зданий и сооружений;
разделение людских и грузовых потоков.
модульная координация территории предприятия.
обеспечения условий развития и расширения предприятия.
Учитывая здания учебного проектирования в курсовом проекте необходимо разработать выкопировку из генерального плана производственного здания в М1:1000 или М1:2000 по заданной схеме, на которой в условиях границах территории показать производственное здание, административно-бытовой корпус, автомобильные и железные дороги, площади и др. здания и сооружения в границах отвода.
Геодезической подосновой является план участка и горизонталь через 0,5 или 0,25м.
Размещение зданий и сооружений на участке необходимо выполнить с учетом ориентации по сторонам света, направления господствующих ветров, выполнив при этом горизонтальную и вертикальную привязку зданий. Горизонтальная привязка двух расположенных по диагонали углов здания выполняется к строительной сетке с ячейками 100 х 100 м наносится в масштабе тонкими линиями на генплане таким образом, чтобы они были параллельны сторонам проектируемого объекта, а начало координационной располагалось вне генплана.
Вертикальные оси строительной сетки обозначаются 0А ,1А, 2А (через 100м), а горизонтальные -0Б,1Б,2Би т.д. Горизонтальная привязка угла здания осуществляется к ближайшей оси, расположенной левее или ниже него. Например: 3А+17,3; 5Б+37,2. Рациональное решение вертикальной привязки здания на участке, достигается размещением его длинной стороной параллельно направлению горизонталей.
На проекции здания цеха необходимо показать абсолютную отметку чистого пола здания, а также отметки уровня земли по углам проектируемого здания (« красные» и «черные»).
Вокруг здания предусмотреть кольцевую автомобильную дорогу шириной 6м, а подъездов к зданию – 4м. Минимальный радиус закругления автодорог – 20м. Минимальное расстояние от автодороги до здания принимать 8м при наличии въезда в здание и 3м – при его отсутствии.
Тротуары предусмотреть вдоль автодорог и проездов из расчета 0,75м на каждые 750чел. Наиболее многочисленной смены, но не менее 1,5м.
Озеленение предусмотреть вдоль основных пешеходных магистралей и у административно – бытового корпуса. Минимальные расстояния между зданиями и зелеными насаждениями принимать 5м до осей деревьев и 1,5м – до кустарников. Площадь озеленения не должна превышать 15% территории в пределах границы отвода участка.
К выкопировке из генплана дать спецификацию зданий и сооружений в табличной форме.

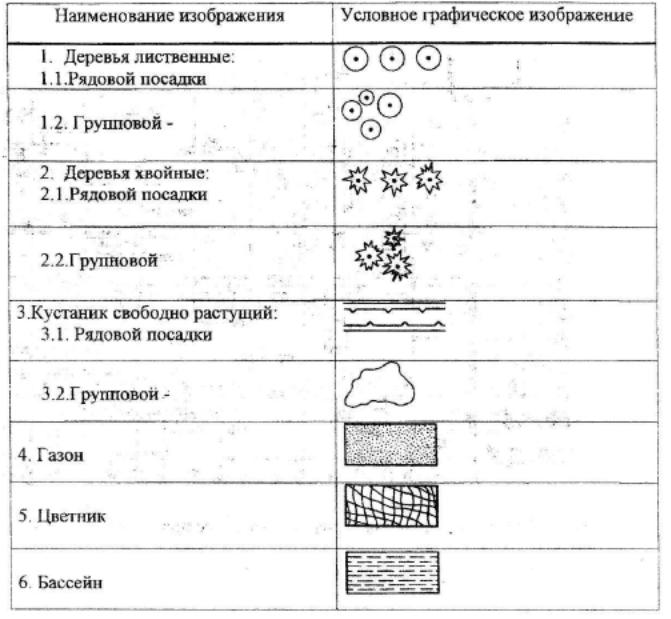

Таблица 3 – Условные графические изображения
Технико-экономические показатели промышленных зданий
1. Площадь застройки здания Sз (м2) определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части (веранды, портики, галереи, переходы и т. д.). Площадь под зданием, расположенным на столбах, и проезды под зданием также включаются в площадь застройки.
2. Строительный объем здания Vстр (м3) сложного поперечного сечения определяется умножением площади поперечного сечения (измеренной по внешнему контуру) на длину здания по внешним граням торцевых стен. Строительный объем световых фонарей или куполов, выступающих над плоскостью кровли, включают в общий объем здания. Объем портиков, проездов, летних помещений, размещенных вне габаритов здания, в общий объем здания не включают. Общий строительный объем определяется как сумма строительных объемов подземной и надземной частей, которые определяются отдельно.
3. Рабочая площадь Sраб (м2) определяется как сумма площадей помещений, предназначенных для выпуска продукции. В рабочую площадь включаются площади для размещения промежуточных складов для полуфабрикатов. Рабочую площадь, связанную с основным технологическим процессом, учитывают не только на основных этажах здания, но и на антресолях, площадках, этажерках и в других помещениях, используемых для размещения оборудования, связанного с технологическим процессом.
4. Общая (полезная) площадь Sобщ (м2) определяется как сумма площадей всех этажей в пределах внутренних поверхностей наружных стен, включая площади лестничных клеток, шахт, внутренних стен, опор, перегородок. В общую площадь производственного здания включают также площади антресолей, этажерок, обслуживающих площадок и эстакад.
5. Подсобная площадь Sпод (м2) определяется как сумма площадей вентиляционных камер, бойлерных, трансформаторных подстанций, коридоров, тамбуров, переходов, проездов, вестибюлей, холлов, цеховых санузлов, площадок для отдыха и т. д.
6. Складская площадь Sскл (м2) определяется как сумма площадей, которые предназначены для хранения сырья, различных материалов и изделий, необходимых для производства продукции и ремонта технологического, санитарно-технического, энергетического оборудования, коммуникаций, а также хранения готовой продукции.
7. Конструктивная площадь Sк (м2) определяется поэтажно, как сумма площадей, занимаемых лестничными клетками, внутренними стенами, колоннами, перегородками, шахтами и проемами в перекрытиях этажей (предназначенных для пропуска оборудования, его монтажа и демонтажа, а также для аэрации).
8. Планировочный коэффициент К1 – отношение рабочей площади к общей площади: К1= Sраб / Sо.
9. Объемный коэффициент К2 – отношение объема здания к общей площади:
К2= Vстр / Sо.
Чем выше значение К1 и чем ниже значение К2, тем рациональнее использование площадей и строительного объема здания.
10. Коэффициент компактности К3 - отношение площади поверхности наружных стен к общей площади. Чем ниже значение К3, тем целесообразнее по компактности и расходу тепла объемно-планировочное решение здания.
К3= Sнар. ст. / Sо.
Технико-экономические показатели АБК
1. Площадь застройки здания Sз (м2) определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части (веранды, портики, галереи, переходы и т.д.). Площадь под зданием, расположенным на столбах, и проезды под зданием также включаются в площадь застройки.
2. Строительный объем здания Vстр (м3) определяется умножением площади застройки на высоту от уровня пола первого этажа до верха засыпки чердачного утеплителя. Объем пристроенных тамбуров, надстроек на покрытии включают в общий объем здания. Объем крытых переходов, галерей учитывают отдельно.
3. Рабочая площадь Sраб (м2) определяется как сумма площадей помещений, предназначенных для обслуживания работающих (гардеробно-душевой блок, умывальные, курительные, рабочие кабинеты, помещения буфета и т. д.).
4. Общая площадь Sо (м2) определяется как сумма площадей всех этажей, измеренных в пределах внутренних поверхностей наружных стен.
5. Подсобная площадь Sпод (м2) определяется как сумма площадей, предназначенных для размещения вентиляционных камер, бойлерных, трансформаторных подстанций, коридоров, тамбуров, переходов, проездов, вестибюлей, холлов.
6. Конструктивная площадь Sк (м2) определяется поэтажно, как сумма площадей, занимаемых лестничными клетками, внутренними стенами, колоннами, перегородками, шахтами и проемами в перекрытиях этажей.
7. Планировочный коэффициент К1 – отношение рабочей площади к общей площади: К1= Sраб / Sо.
8. Объемный коэффициент К2 – отношение строительного объема здания к общей площади: К2= Vстр / Sо.
9. Коэффициент компактности К3 - отношение площади поверхности наружных стен к общей площади. Чем ниже значение К3, тем целесообразнее по компактности и расходу тепла объемно-планировочное решение здания: К3= Sнар. ст. / Sо.

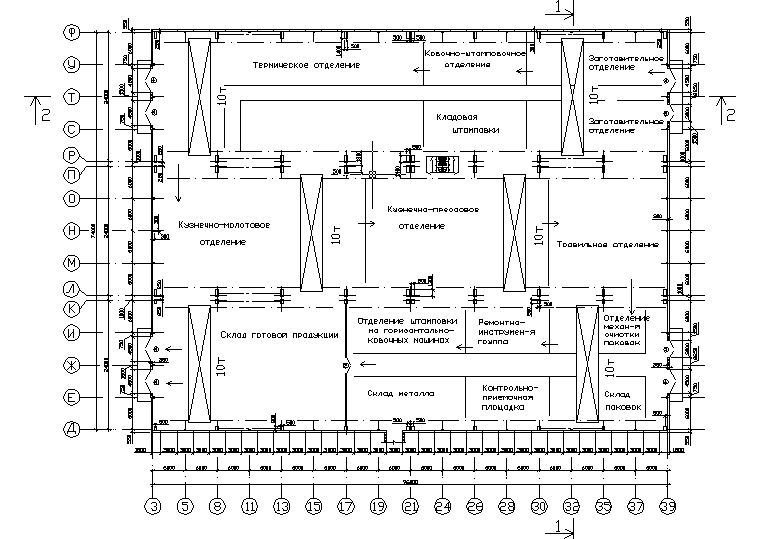

Рисунок 1 Пример выполнения плана одноэтажного производственного здания

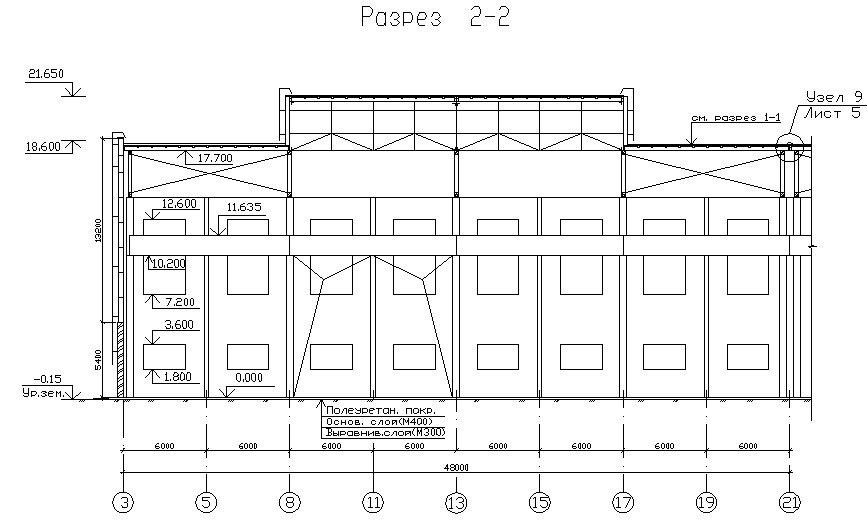

Рисунок 2 Пример выполнения поперечного разреза одноэтажного производственного здания

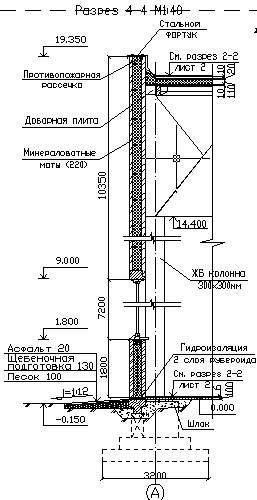

Рисунок 3 Пример выполнения разреза стены одноэтажного производственного здания

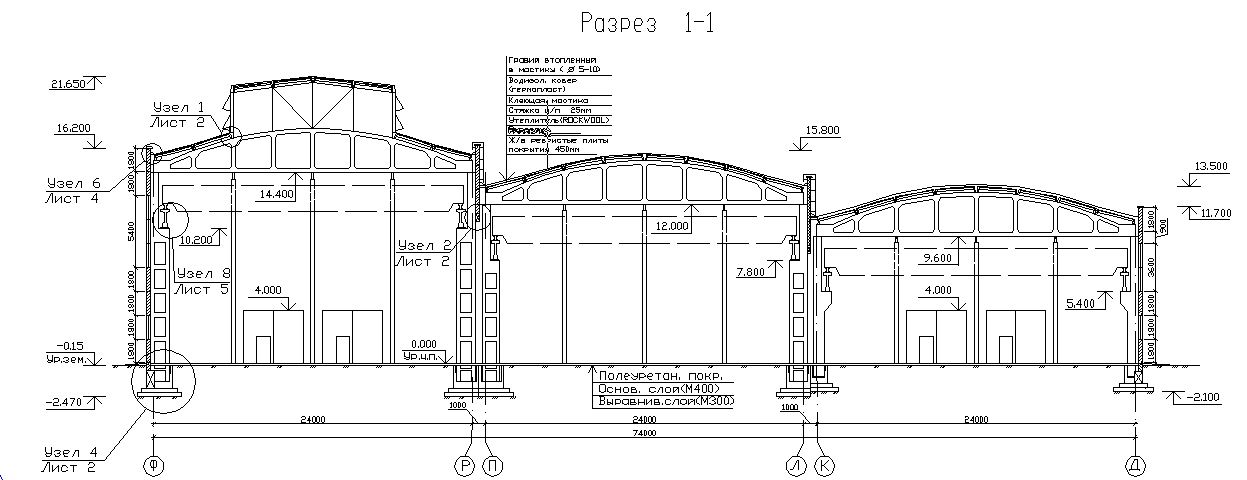

Рисунок 4 Пример выполнения продольного разреза одноэтажного производственного здания

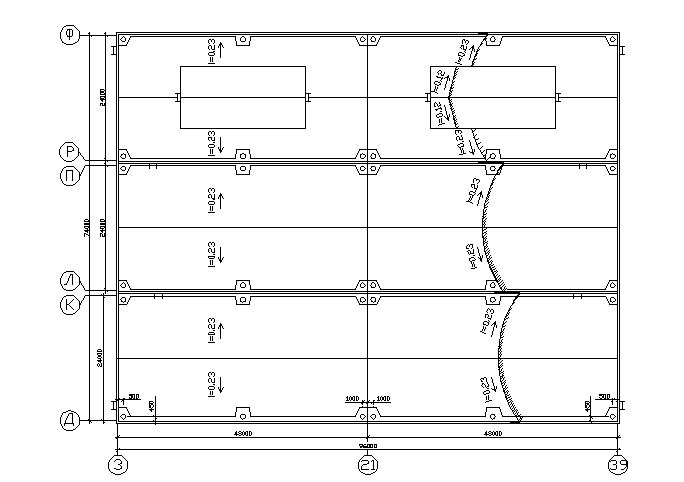

Рисунок 5 Пример выполнения плана кровли производственного здания
Рисунок 6 Пример выполнения плана АБК 1 этаж
Рисунок 7 Пример выполнения плана АБК 2 этаж
Рисунок 8 Пример выполнения привязки колонн к координатным осям

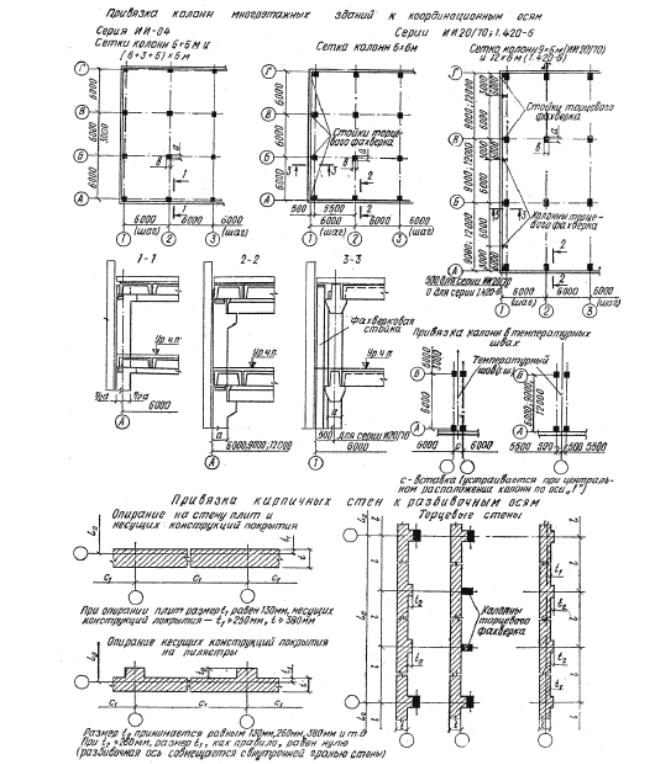

Рисунок 9 Варианты привязки колонн одноэтажных зданий к координатным осям

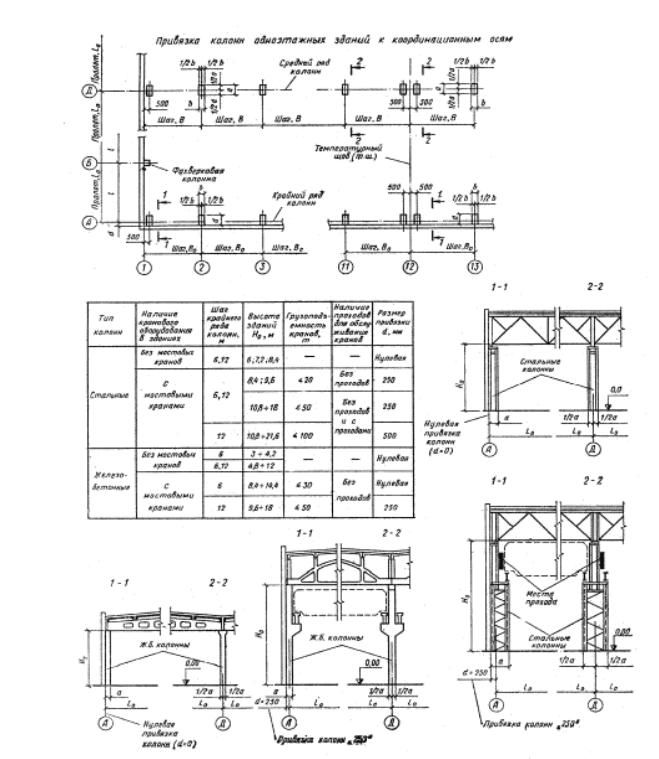

Рисунок 10 Пример выполнения привязки колонн одноэтажных зданий к осям

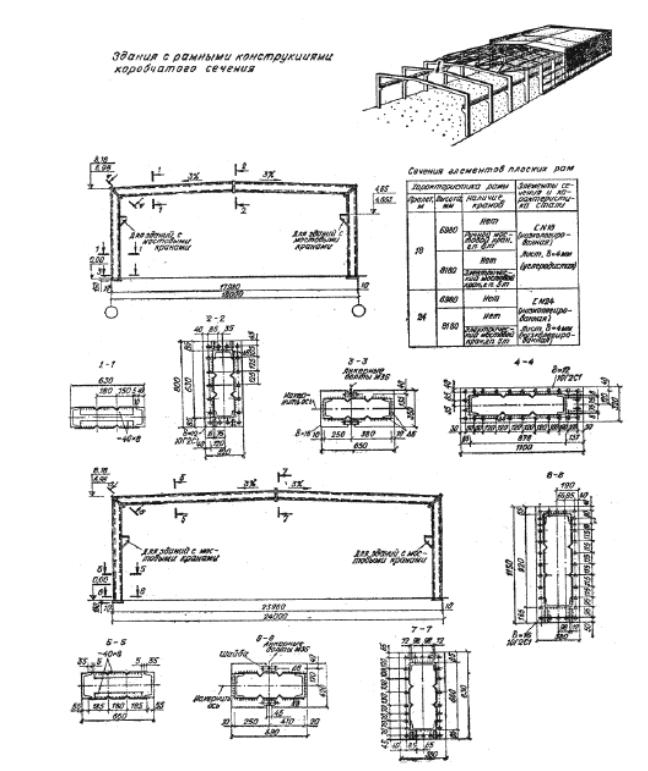

Рисунок 11 Здания с рамными конструкциями коробчатого сечения

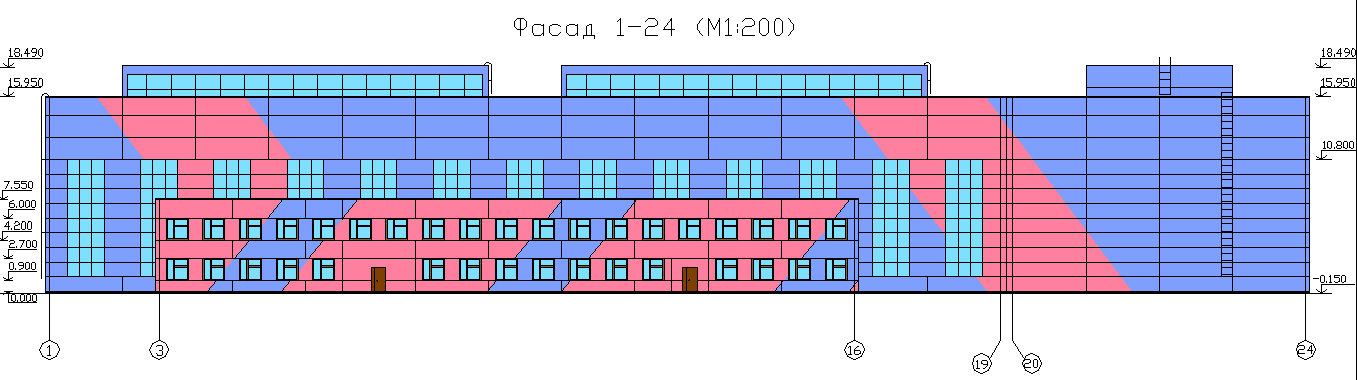

Рисунок 12 Пример выполнения главного фасада здания

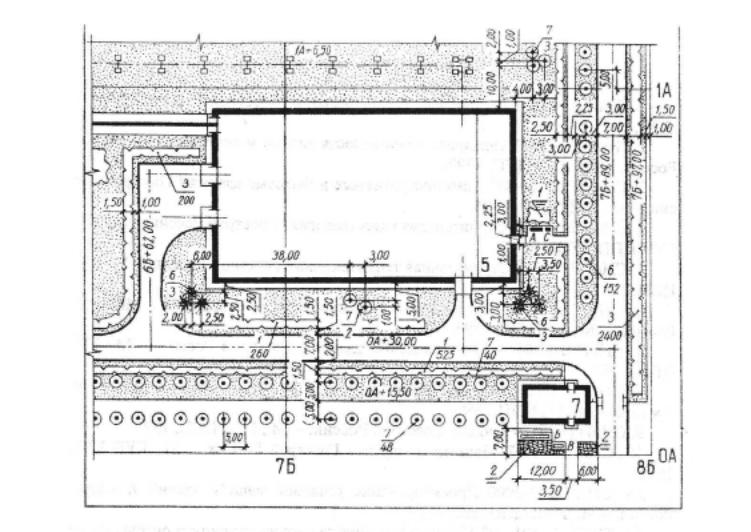

Рисунок 13 План благоустройства территории промышленного предприятия
