50.Возможности трехмерного моделирования и его виды
Преимущества трехмерного моделирования:
Реалистичное представление объекта проектирования.
Возможность получения по двум ортогональным проекциям третьей и трехмерного вида.
Возможность получения на основе трехмерного вида ортогональных проекций.
Возможность моделирования функционирования роботов и обрабатывающих станков.
Возможность проверки на относительное расположение элементов сложных узлов и механизмов в разобранном виде.
Виды трехмерного моделирования:
каркасное
поверхностное
твердотельное или сплошное.
Классы твердотельного моделирования:
C-rep – констр. представления
B-rep – граничное представление
Вся разница в способах представления и хранения в памяти компьютера.
C-rep основывается на построении модели из базовых модел. Примитивов
51.Каркасное моделирование.
Заключается в построении пространственных моделей с помощью отдельных пространственных линий объединенных между собой узловыми точками. В результате ряда приемов получаются объемные остовы (каркасы).
Аналогом в жизни являются проволочные модели.
Недостатки каркасных моделей:
Неоднозначность моделей;
Неоднозначность объема видимых граней;
Невозможность распознавания криволинейных граней;
Трудно определять взаимодействие деталей в сборке;
Так как нет данных о поверхности нельзя определить центр масс, массу и моменты инерции.
52.Поверхностное моделирование и применяемые типы поверхностей.
При поверхностном моделировании модель задается точками, линиями или поверхностями.
Преимущества:
Распознавание и показ криволинейных граней;
Можно получать тонированные изображения;
Можно строить и распознавать отверстия и подобные построения, достаточно просто;
Эффективно имитировать работу роботов.
Недостатки:
Недостаточная точность при построении сложных моделей объемных тел;
Сложные процедуры удаления невидимых линий и построения внутренних поверхностей.
Применяемые типы поверхностей:
Базовые поверхности:
-развернутая, плоская поверхность;
2. Поверхности вращения.
3. Поверхности сопряжений и перемещений;
4. Аналитические поверхности –описываются математическими выражениями;
5. Скульптурные поверхности.
53.Моделирование методом конструктивного представления, булевые операции.
Метод конструктивного представления или метод С-rep состоит в построении твердотельной модели из базовых примитивов.
Метод C-Rep (метод конструктивного представления);

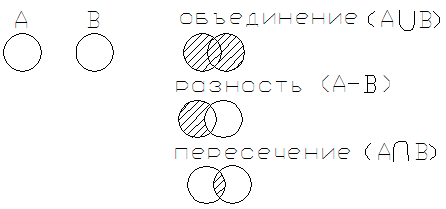

Метод B-Rep (метод граничного представления) – состоит в построении твердотельной модели из базовых примитивов. Инструментом служат булевы операции: объединение, пересечение, разность.

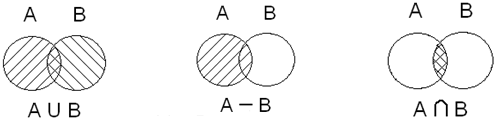

Инструментом для создания таких моделей служат булевые операции:
Объединение (U) Разность (-) Пересечение (∩)
54. Преимущество твердотельного моделирования и метод граничного представления.
Преимущества твердотельного моделирования: реалистичное построение объемной формы; автоматическое удаление скрытых линий; автоматическое построение разрезов; применение современных методов анализа с расчетом масс моментов инерции; наличие палитры цветов; эффективная имитация динамики механизмов.
Граничное представление — метод представления объемной формы путем описания ее границ. Трехмерное тело представляется набором связанных друг с другом поверхностей, задающих границу между представляемым телом и остальным пространством. Метод B-Rep (метод граничного представления) – состоит в построении твердотельной модели из базовых примитивов. Инструментом служат булевы операции: объединение, пересечение, разность.
Возможность применения булевых операций:
Расчет объемов и масс;
Расчет напряжений;
Имитация операций механической обработки;
Определение не корректности сборки и пересечения деталей.
