2.5 Управление как элементом скуд
Управление KTC как элементом СКУД возможно от считывателей
(при поднесении карт доступа) и от компьютера при подключении к ЛВС по
Ethernet (IEEE 802.3).Управление от считывателей (при предъявлении карт доступа) производится после конфигурации и занесения карт доступа из ПО, и позволяет организовать контроль прохода на объект с сохранением событий в энергонезависимой памяти.
KTC позволяет организовать изъятие пропусков по различным
признакам (разовые пропуска, пропуска, идущие с нарушением времени и/или местоположения) при выходе с территории объекта. При поднесении к
считывателю такой карты, индикация на нем погаснет и начнет подсвечиваться щель картоприёмника. Поднесший данную карту должен вставить ее в щель картоприёмника, после чего карта изымается механизмом картоприемника и KTC открывается.
Управление от компьютера при подключении к ЛВС по Ethernet (IEEE
802.3) осуществляется согласно Руководства пользователя на соответствующие модули ПО.
При использовании Локального ПО функция картоприемника недоступна. Для реализации функции картоприемника необходимо использование Базового ПО, либо пакетов ПО, содержащих Базовое ПО.
3. Описание схем.
3.1. Описание схемы принципиальной ккуд.
Комплекс начинает работу непосредственно с того момента когда человек прислоняет индивидуальную карту к считывателю - такую карту называют идентификатором.
Идентификатор является техническим средством опознавания конкретного человека или группы. Бывают нескольких видов, различаемых по принципу хранения и считывания информации (кода):
proximity карты;
магнитные карты;
карты Виганда;
штрих-кодовые карты;
смарт-карты.
Proximity карты работают на расстоянии, при нетребовательности к четкому позиционированию объекта, поэтому их применение достаточно стабильно, благоприятно и удобно. Внешний вид Proximity карты представлен на (рисунке 8).Принцип работы достаточно прост – считыватель постоянного генерирует электромагнитное излучение определенной частоты, использующейся в этой СКУД. Карта, попадая в зону излучения, получает необходимую для работы энергию, ее процессор активизируется и карта переизлучает на считыватель свой идентификационный код. Считыватель сравнивает, принятый код с записанным в памяти и при их совпадении посылает сигнал на контроллер исполнительного устройства.
Рисунок 8. Внешний вид Proximity карты.
Магнитные карты - состоят из пластиковой подложки с нанесенной на ней одной (или несколькими) дорожками из ферромагнетика. Внешний вид магнитной карты. Представлен на рисунке 9. Идентификационная информация ,записанная на этой дорожке, подобно записи на магнитной пленке в магнитофоне. Считывается информация в тот момент, когда карта проводится возле магнитной головки считывателя. Код на картах такого типа можно перезаписать. Такие карты сравнительно недолговечны из-за высокой изнашиваемости ферромагнитной головки в связи с регулярным физическим контактом со считывателем.

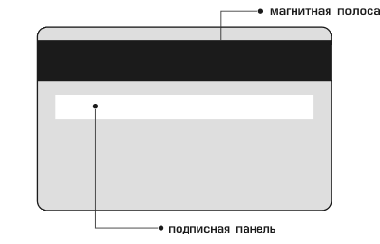

Рисунок 9. Внешний вид магнитной карты.
Карты Виганда (Wiegand) - названные по имени ученого, открывшего ферромагнитный сплав, обладающий прямоугольной петлей гистерезиса. Внутри карты хаотично расположены отрезки проволоки из этого сплава, которые, при перемещении мимо них считывающей головки считывателя, позволяют считать информацию. Эти карты более долговечны, чем магнитные, но и более дорогие. Один из недостатков - то, что занесенный в карту код, нельзя изменить. Штрих-кодовые карты - карты с нанесенным штриховым кодом. Для предовращения копирования изготавливают более сложный вариант карт, где штрих-код закрыт материалом, прозрачным только для инфракрасного (ИК) света.
Считыватель находиться непосредственно в точке прохода (в турникете) вместе с картоприемником и сигнализирующими устройствами: световой и звуковой индикацией.
Точка прохода - некоторый барьер (дверь, турникет, шлагбаум или шлюзовая камера), оборудованный считывателем и исполнительным устройством. Точка прохода может быть полностью контролируемой и контролируемой только на вход. В первом случае, проход оснащается двумя считывателями - на вход и на выход. Во втором случае - только считывателем на вход, выход осуществляется свободно или по нажатию специальной кнопки.
Рисунок 10. Точка прохода.
Исполнительные устройства предназначены непосредственно для управления доступом в точке прохода. Делятся на несколько категорий, основная разница которых заключается в надежности контроля:
шлагбаумы
турникеты
ворота (подъемные, распашные)
замки с электрозащелками
электромагнитные замки
шлюзовые кабины.
Также к исполнительным устройствам можно отнести и доводчики двери. Это механические устройства, которые нужны только для одного - закрывать дверь после прохода.
Картоприемники- это устройства, которые осуществляют сбор бесконтактных карт. Обычно они используются для сбора «гостевых» карт.
Картоприемники могут быть отдельными устройствами, так и быть встроенными в некоторые модели турникетов.
Картоприёмник , предназначен для работы в составе Единой системы в качестве устройства для чтения карт доступа, а также изъятия и хранения карт доступа, выдаваемых посетителям и подлежащих возврату при выходе с территории объекта. Он не предназначен для использования в системах сторонних производителей. Картоприёмник работает совместно с контроллером турникета и исполнительным устройством (ИУ) – турникетом или калиткой.
Считыватель является законченным электрическим или электромеханическм устройством, предназначанным для считывания кодов с носимых электронных идентификаторов и их передачи вконтроллер СКУД для дальнейшей обработки. Бывают контактные и бесконтактные. Контактные устройства используются в тех случаях, когда для считывания необходим физический контакт с носителем информации (идентификатором). Это считыватели Touch memory, магнитные считыватели. В бесконтактных считывателях считывание информации происходит на расстоянии (proximity считыватели, считыватели штрих-кода). В отдельную группу выделяются так называемые биометрические считыватели. Принцип их действия основан на считывании уникальных физиологических параметров человека (рисунок сетчатки глаза, отпечатка пальца). Такие считыватели характеризуются высочайшей надежностью, что делает их незаменимыми в СКУД на объектах повышенной важности. Основное преимущество СКУД построенных на таких считывателях - отсутствие карт доступа, которые можно было бы передать постороннему лицу для доступа на охраняемый объект.
Рисунок 11. Турникет и картоприемник с считывателем.
После считывания информации картоприемником с индентификатора, комплекс обращается к центральному процессору, который обрабатывает полученную информацию и передает на сервер базы данных. Так же на него от сервера по ЛВС поступает сигнал с помощью которого контроллер разрешает или запрещает исполнительному устройству на точке прохода открыть или закрыть доступ на территорию предприятия.
Информация, обработанная центральным контроллером поступает на сервер Базы данных, расположенный в серверной комнате. Полученная информация обрабатывается и передается обратно на центральный процессор.
На сервере храниться вся информация на сотрудников предприятия, а так же информация о времени прохода сотрудника через точку прохода. Там же храниться информация о гостях и их проходах на территорию предприятия.
Вся вся система соединена с помощью локально вычислительной сети Ethernet. Ethernet — это пакетная технология передачи данных преимущественно локальных компьютерных сетей.
С сервером соединены , бухгалтерия и отдел кадров для использования информации расположенной на сервере что бы вести учет рабочего времени и табели.
Так же с помощью ЛВС соединено бюро пропусков для ведения картотеки сотрудников и выписки временных пропусков для гостей предприятия.
В тот же момент когда сервер обращается к центральному контроллеру, он так же выдает информацию по ЛВС на автоматизированное рабочее место оператора.
