5 Вибір основного теплотехнічного устаткування

На електростанції встановлені генератори ТГВ-800-2У3 і ТГВ-300-2У3.

Для блоку 300 МВт приймаємо прямоточний котел ТПП-312А продуктивністю 1000 Т/г.

В даному котлі паливом є вугілля. Топочна камера призматична і виконана по П-подібній схемі, повністю екранована. Екрани по висоті поділені на нижню радіальну частину (НРЧ), на середню радіальну частину (СРЧ) і на верхню радіальну частину (ВРЧ).

На фронтових і задніх стінах в один ярус розташовані вісім вихревих горілок. На виході з топки розташований ширмовий перегрівач первинної пари.

В конвективному газоході розташовані вихідна і вхідна ступені пароперегрівача середнього тиску, а також водяний економайзер

Основні характеристики котлів:

Продуктивність – 1000 Т/г

Тиск пари – 255 кгс/см²

Тиск пари промперегріву – 39 кгс/см²

Температура промперегріву – 545 ^оС

Вид палива – вугілля

Для генератора ТГВ-300-2У3 приймаємо турбіну К-300-240-2 заводу ХТГЗ; потужність 300 МВт, тиск 240 кгс/см², температура пари 560 ^оС; температура до і після перегріву 289/ 540 ^оС; тиск до і після перегріву 40/ 35 кгс/см²; температура живильної води після регенеративного перегріву – 274 ^оС, температура охолодженої води – 12-15 ^оС; номінальний розхід пари 865 Т/год; кількість регенеративних відборів – 9 шт, кількість циліндрів – 3 шт, кількість ступенів ЦВТ - 11; ЦСТ – 17; ЦНТ – 2х5, конденсатор – 1, довжина турбіни 22 м, маса 625 т, питомий розхід тепла – 1840 ккал/ кВт год

Для ТГВ-800 приймаємо турбіну К-800-240-5, потужністю 800 МВт, тиск пари 240-540 кгс/см², температура пари 540 ^оС, розхід пари - 1525 Т/год, ЦВТ – 12; ЦСТ – 2х9; ЦНТ – 3х2х5, довжина турбіни – 39,7 м, питомий розхід тепла – 1830 ккал/ кВт год

7 Вибір схеми власних потреб і трансформаторів власних потреб

Вибір трансформаторів власних потреб проводимо в табличній формі. Потужність трансформаторів власних потреб вибираємо згідно[4, таблиця 5.3]

Таблиця 5.1 – Технічні дані трансформаторів власних потреб.

Тип трансформатора	Sном., МВА	Напруга, кВ		Втрати, кВт		Uк., %	Iх., %	Ціна, тис.грн.
		ВН	НН	Pх	Pк
ТРДЦН-63000/330	63	330	6,3	100	230	11	0,8	14920
ТРДНС-25000/35	25	20	6,3	25	115	10,5	0,65	1240
ТРДНС-63000/35	63	36,75	6,3	50	250	12,7	0,45	2140
ТРДНС-32000/35	32	24	6,3	29	145	12,7	0,6	1392

8 Розрахунок струмів короткого замикання

Рисунок 8.1 – Схема заміщення для розрахунку короткого замикання

Sб =1000 МВА

Худ =0,3 Ом/км

Е*’’=1,13

kу =1?967

Та =0,3 с

Х₁ = Х_c.S_б./S_ном.с.= 0,351000/5000 = 0,07;

Х₂ = Х₃ = Х₄ = Х₅ = Х_уд.lS_б./U_сер² = 0,35001000/515² = 0,56;

Х₆ = Х₇ = Х₈ = Х_В%/100S_б./S_ном.т. = 14,5/1001000/1000 = 0,145;

Х_В% = U_к.В-Н% = 14,5;

Х₉ = Х₁₀ = Х₁₁ = Х_dS_б./S_ном.г. = 0,2721000/941 = 0,289;

Х_т.В% = 0,5(U_к.В-Н%- U_к.В-С%- U_к.С-Н%) = 0,5(67+9,5-61) = 7,75 %;

Х_т.С% = 0,5(U_к.В-С%- U_к.С-Н%- U_к.В-Н%) = 0,5(9,5+61-67) = 1,75 %;

Х_т.Н% = 0,5(U_к.В-Н%- U_к.С-Н%- U_к.В-С%) = 0,5(67+61-9,5) = 59,25 %;

Х₁₂ = Х₁₅ = 7,75/1001000/1000 = 0,078;

Х₁₃ = Х₁₆ = 1,75/1001000/1000 = 0,018;

Х₁₄ = Х₁₇ = 59,25/1001000/1000 = 0,593;

Х₁₈ = 11,5/1001000/400 = 0,288;

Х₁₉ = 0,1951000/353 = 0,552;

Х₂₀ = 1,875U_к.В-Н /100S_б./S_ном.= 1,87511/1001000/63 = 3,274;

Спрощуємо схему заміщення до точки К-1

Х₂₁ = 0,56/3 = 0,187;

Х₂₂ = 0,145/3 = 0,048;

Х₂₃ = 0,289/3 = 0,096;

Х₂₄ = 0,078/2 = 0,039;

Х₂₅ = 0,018/2 = 0,009;

Х₂₆ = 0,039+0,009 = 0,048;

Х₂₇ = 0,07+0,187 = 0,257;

Х₂₈ = 0,048+0,096 = 0,144;

Х₂₉ = 0,288+0,552 = 0,84;

Х30 =0,092

Х₃₁ = 0,091+0,048 = 0,14;

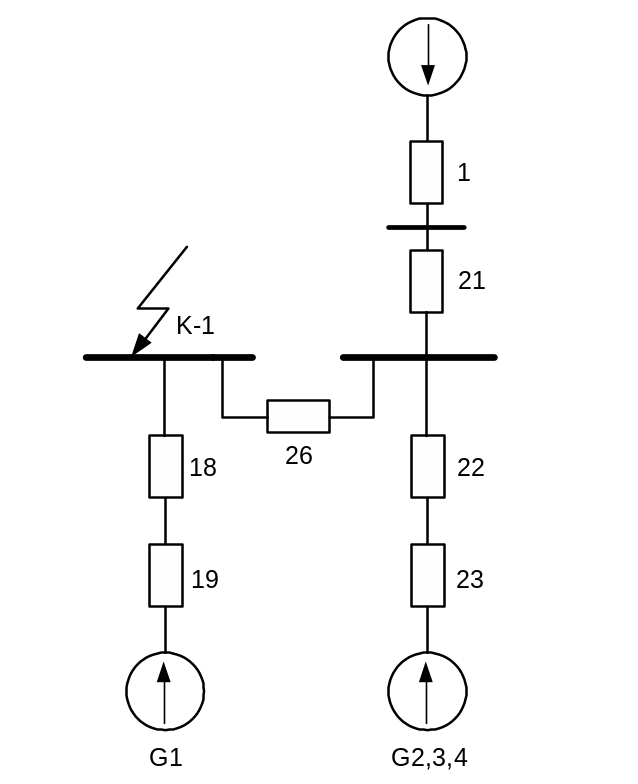

Рисунок 8.2 – Проміжна схема заміщення

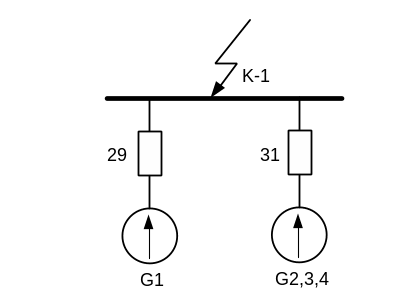

Рисунок 8.3 – Результуюча схема заміщення для точки к.з. К-1

Розрахунок струмів к.з. для точки К-1

I_б.= S_б./( U_сер.) = 1000/( 340) = 1,7 кА;

I_п.о.1 = E_*/X₃₁I_б. = 1,0/0,141,7 = 12,14 кА;

I_п.о.2 = 1,13/0,841,7 = 2,29 кА;

I_п.о. = 14,43 кА;

і _у1 = k_уI_п.о.1 = 21,972,29 = 6,38 кА; Т_а = 0,3 с;

і_у2 = 1,96712,14 = 33,77 кА; Т_а = 0,32 с;

і_у = 40,15 кА; Т_а = 0,62 с;

і_а1 = I_п.о.1е ^-/Та = 2,29е ^–0,06/0,32 = 2,68 кА;

ВВ-330Б-31,5/2000У1:  = t_р.з.+t_в.в. = 0,01+0,05 = 0,06 с;

ВВ-500Б-31,5/2000У1:  = t_р.з.+t_в.в. = 0,01+0,055 = 0,065 с;

і_а2 = 12,14е ^–0,065/0,3 = 13,89 кА;

і_а = 16,57 кА;

І_ном.1 = = = 0,6 кА;

І_ном.1 = = = 13,3 кА;

= = 3,82 > 1, по кривих І_п.1 = І_{п. г1} /І_п.о.г1 = 0,9 кА; [5, рисунок 3.26]

= = 0,91 < 1, тоді І_п..2 = І_п.о.2 = 12,14 кА;

І_п. = 13,04 кА;

Спрощуємо схему заміщення до точки К-2

Х₃₂ = = = 0,12

Х₃₃ = Х₃₂ +Х₂₀ = 0,12+3,274 = 3,394;

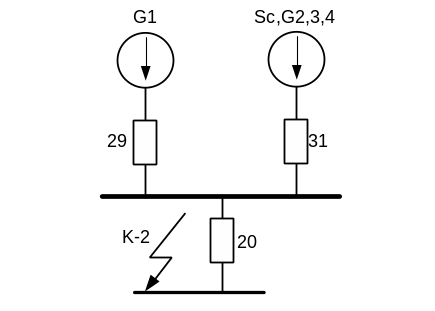

Рисунок 6.4 – Проміжна схема заміщення

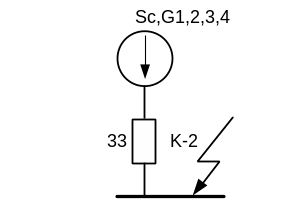

Рисунок 6.5 – Результуюча схема заміщення для точки К-2

Розрахунок струмів к. з. для точки К-2

I_б.= 1000/( 6,3) = 91,64 кА;

I_п.о. = 1,0/3,39391,64 = 27 кА;

і_у = 1,9727 = 75,22 кА; Т_а = 0,32 с;

і_а = 27е ^{–0,065/0,32} = 31,16 кА;

І_ном. = = 750,2 кА;

= = 0,036 < 1, тоді І_п.. = І_п.о. = 27 кА;

Таблиця 6.1 – Зведена таблиця результатів розрахунку к. з.

Точка к. з.	Джерело	Іп.о., кА	іу., кА	іа., кА	Іп., кА
К-1 (шини 330 кВ)	Вітка еквівалентного джерела: Sс;G1;G2;G3 Генератор: G4 Сумарне значення	12,14 2,29 14,43	33,77 6,38 40,15	13,89 2,68 16,57	12,14 0,9 13,04
К-2 (шини 6 Кв)	Вітка еквівалентного джерела: Sс;G1;G2;G3;G4	27	75,22	31,16	27
