3 Организационно-техническая часть

Изготавливается изделие будет на участке художественной ковки. В данном случае это цех серийного производства. В таком цехе должно быть соответствующее оборудование, которое приведено ниже.

После того как доставили прутки, металлические листы и фанеру в цех, их нужно порезать на заготовки. Прутки режутся с помощью маятникового отрезного станка МОС-400 (рисунок 4.1).

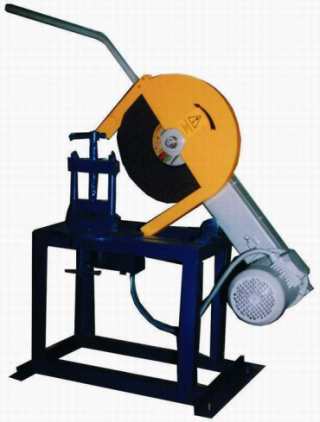

Рисунок 4.1 – Маятниковый отрезной станок

Основные технические данные приведены в таблице 4.1

Таблица 4.1 – Технические данные отрезного станка МОС-400

Наибольший диаметр отрезной трубы, мм	100
Наибольший размер стороны отрезаемой прямоугольной и квадратной трубы, мм	70
Наибольший размер отрезаемого уголка, мм	70х70
Наибольший диаметр отрезаемого прутка, мм	40
Отрезной круг диаметром, мм	400
Угол плоскости реза к оси заготовки, град.	90-45
Максимальная скорость резания, м/с	80
Потребляемая мощность, кВт	2,2
Частота вращения, об/мин	2890
Габаритные размеры, мм	1550х500х1290
Масса, кг, не более	56

Станок предназначен для резки пруткового металла, труб различного сечения, уголков и т.п. с помощью абразивного отрезного круга, установленного на качающемся маятнике.

Станок укомплектован поворотными тисками, благодаря чему осуществляется зажим заготовки и резка ее под нужным углом.

Станок прост в эксплуатации, имеет небольшие габариты.

Металлические листы режут с помощью ленточнопильного станка «FEMI» 784XL (рисунок 4.2). Возможность резки деталей диаметром до 120 мм и площадью до 120х115 мм, регулируемый угол распила от 0 до 45 градусов, мощный двигатель с электронным регулятором скорости резки.

Рисунок 4.2 – Ленточнопильный станок «FEMI» 784XL

Технические характеристики:

— Инновационный фрикционный натяжитель полотна пилы для точного контроля и регулировки пилы — Смазка не требуется  — Регулируемый угол резки от 0 до 45 градусов вправо — Мощный универсальный двигатель 1200 Ватт — Электронный регулятор скорости "Фиксированная скорость", с амперометрическим ограничителем и термозащитой  — Удобная ручка  — Функции контроля отдачи для обеспечения безопасности — Литые тиски с призматическими направляющими — Передняя скользящая направляющая полотна пилы — Блокирующий механизм для удобства транспортировки — Вес станка всего 17 кг, что обеспечивает максимальную транспортабельность

— Габаритные размеры 300х600х500 мм

Стандартное оснащение:

— Регулируемый стопорный стержень для выполнения стандартной резки  — Инструмент для замены полотна пилы — Фильтр подавления электромагнитных помех, соответствующий действующим нормам

Фанера отрезается на ленточнопильном станке JET JWBS-9 (рисунок 4.3). Ленточнопильный станок JET JWBS-9 способен совершать прямолинейные, криволинейные пиления ленточными пилами досок, щитов, листовых материалов на различные заготовки. Зачастую востребован столярами-строителями, мебельщиками и прочими лицами связанными с деревообрабатывающей промышленностью. Незаменимый помощник в производстве арочных дверей, окон, стульев и другой мебели с криволинейными контурами. Стол выполнен из литого чугуна и может наклоняться под углом от -10 до +45 градусов. Станок рассчитан на интенсивную работу, оснащен чугунными шкивами привода пилы, фиксирующейся направляющей планкой, поддерживающейся спереди и сзади стола и выступающей за пределы стола. Благодаря наличию приспособления с указательной разметкой, можно распиливать на заготовки определенного размера. На планке угломера расположен Т-образный вырез, что расширяет возможности. Пильное полотно можно направлять как сверху стола, так и снизу при помощи упора и опорных роликов, которые являются пассивной опорой для лезвия. Станок оборудован большим маховиком для натяжения полотна пилы и удобной рукояткой для центровки полотна пилы на шкивах. Высота пропила с легкостью определяется встроенной шкалой.
