7.Реальний час в івм рс: годинник реального часу (rtc)
- Годинник реального часу (RTC) відраховують секунди, хвилини, години, дату місяця, місяць, день тижня і рік з компенсацією високосного року, дійсної до 2100 роки;
- 56-байтовое незалежне ОЗУ з живленням від батареї для зберігання призначених для користувача даних;
- Двухпроводной послідовний інтерфейс;
- Програмований вихідний сигнал з прямокутними імпульсами (для тактирования зовнішніх пристроїв);
- Автоматичне виявлення падіння напруга і схема переключення на батарею;
- Споживання менше 500 нА в режимі батарейної підтримки при працюючому тактовом генераторі;
- Промисловий діапазон температур: від - 40 ° C до + 85 ° C;
- Мікросхема проводиться у 8-вивідних корпусах DIP і SOIC.
Класифікація
DS1307 - 8-вивідних DIP (300 міллідюймов - 7.62 мм)
DS1307Z - 8-вивідних SOIC (150 міллідюймов - 3.81 мм)
DS1307N - 8-вивідних DIP (промисловий)
DS1307ZN - 8-вивідних SOIC (промисловий)
розташування висновків
DS1307 8-выводный DIP (300 миллидюймов)
DS1307 8-выводный SOIC (150 милидюймов)
призначення виводів
VCC - первинне джерело живлення;
X1, X2 - підключення 32.768 кГц кварцового резонатора;
VBAT - вхід батареї +3 В;
GND - загальний мінус;
SDA - послідовні дані;
SCL - послідовні синхроімпульси;
SQW / OUT - вихідний сигнал з прямокутними імпульсами.
опис
Годинник
реального часу з послідовним інтерфейсом
DS1307
- це малопотребляющіх повні
двійковій-десяткові годинник-календар,
що включають 56 байтів енергонезалежною
статичної ОЗУ. Адреси
і дані передаються послідовно по
двухпроводной двобічної шині.
Годинник-календар відраховують секунди,
хвилини, години, день, дату, місяць і
рік. Остання дата місяця автоматично
коригується для місяців з кількістю
днів менше 31, включаючи корекцію
високосного року. Годинники працюють
як в 24-годинному, так і в 12-годинному
режимах з індикатором AM / PM. DS1307 має
вбудовану схему спостереження за
харчуванням, яка виявляє перебої живлення
і автоматично перемикається на живлення

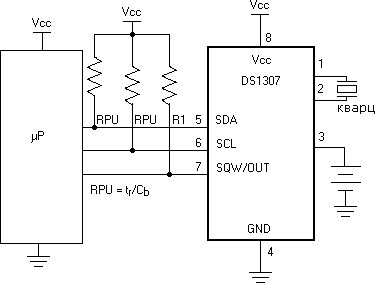

від батареї.Типова
схема включення
Робота
DS1307 на послідовній шині працює як ведений пристрій. Доступ до нього досягається установкою умови START і передачею влаштуванню ідентифікаційного коду, за яким слід адреса регістра. До наступних за ним регістрів доступ здійснюється послідовно, поки не буде виконана умова STOP.
Якщо VCC падає нижче 1.25 * VBAT, DS1307 перериває процес доступу і скидає лічильник адреси, причому в цей час зовнішні сигнали не сприймаються (щоб запобігти запис помилкових даних).
Якщо VCC падає нижче VBAT, DS1307 перемикається в низькоточних режим батарейною підтримки.
При включенні живлення DS1307 перемикається від батареї до Vcc, коли значення Vcc перевищує VBAT + 0.2 В. Вхідні сигнали починають сприйматися тоді, коли Vcc перевищує 1.25 * VBAT.

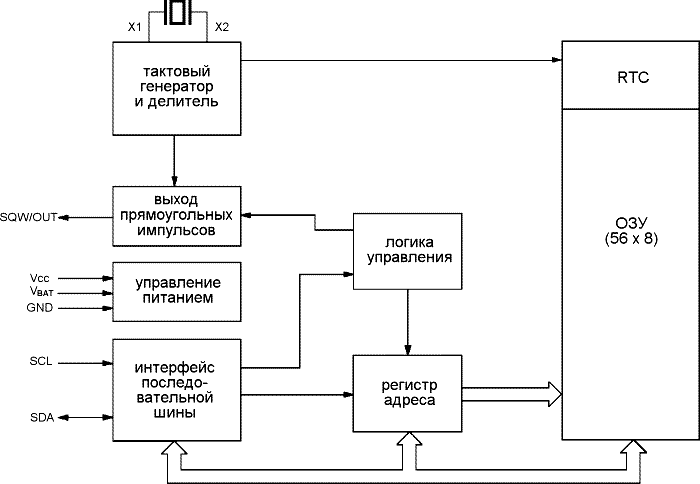

Блок-схема на Рис. 1 показує основні елементи RTC з послідовним інтерфейсом.
8.Функціональна схема годинника реального часу та порти доступу (rtc) на платі ibm pc.
Годин ник реального часу (англ. Real Time Clock, RTC) - електронна схема, призначена для обліку хронометричних даних (поточний час, дата, день тижня та ін), являє собою систему з автономного джерела живлення і враховує пристрою. Найчастіше годинник реального часу зустрічаються в обчислювальних машинах, хоча насправді RTC присутній практично у всіх електронних пристроях, які повинні зберігати час.
Робота
DS1307 на послідовній шині працює як ведений пристрій. Доступ до нього досягається установкою умови START і передачею влаштуванню ідентифікаційного коду, за яким слід адреса регістра. До наступних за ним регістрів доступ здійснюється послідовно, поки не буде виконана умова STOP.
Якщо VCC падає нижче 1.25 * VBAT, DS1307 перериває процес доступу і скидає лічильник адреси, причому в цей час зовнішні сигнали не сприймаються (щоб запобігти запис помилкових даних).
Якщо VCC падає нижче VBAT, DS1307 перемикається в низькоточних режим батарейною підтримки.
При включенні живлення DS1307 перемикається від батареї до Vcc, коли значення Vcc перевищує VBAT + 0.2 В. Вхідні сигнали починають сприйматися тоді, коли Vcc перевищує 1.25 * VBAT.
Блок-схема на Рис. 1 показує основні елементи RTC з послідовним інтерфейсом
