3.4 Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок, расположенных в лестничных клетках, ограждённых капитальными стенами. Для безопасности и удобства движения лестничные марши оборудованы ограждениями с поручнями. Высота ограждения составляет 900мм. Стойки привариваются к закладным деталям. Ширина марша принимается 1,35м. Между маршами обеспечивается зазор 200мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки 1200мм.

Лестничные марши и площадки подобраны по каталогу на основании расчёта. Высота этажа 3,3м.

Расчёт двух маршевой лестницы

1 Высота марша: h=h_эт/2= 3300/2=1650мм

2 Количество подступенков :n=h/150=1650/150=11 шт.

3 Число проступей :n-1=11-1=10 шт.

4 Длина горизонтальной проекции марша: d=300×(n-1)=300×10=3000мм

5 Подбираем ширину площадок: 5800-190-200=5410

5410-3000=2410, следовательно подбираем две площадки шириной 1200мм и 1200мм.

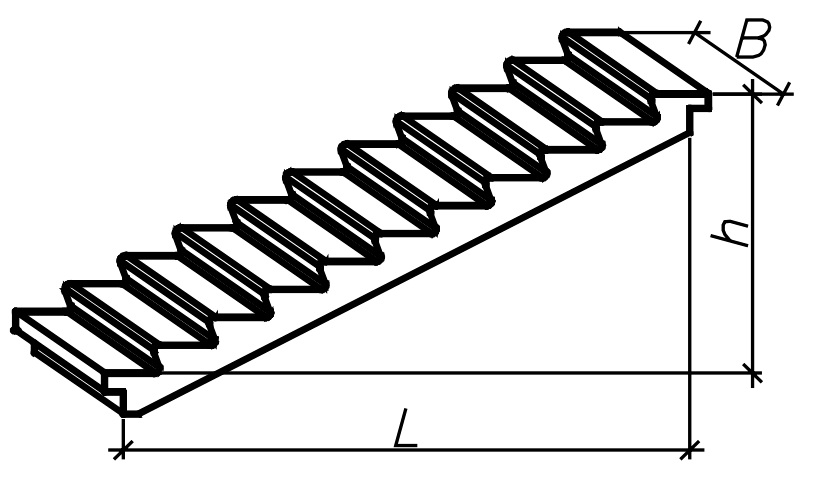

Рисунок 3.6 – Эскиз лестничного марша

Рисунок 3.7 – Эскиз лестничной площадки

3.5 Перегородки

В здании запроектированы межкомнатные перегородки толщиной 120мм из газосиликатных блоков, межквартирные перегородки толщиной 200мм. В санузлах – из кирпича толщиной 120мм.

Крепление перегородок к стенам осуществляется на расстоянии 750 мм от пола и плит перекрытия. Крепление осуществляется монтажными элементами в виде скоб. Скобы крепятся к стенам и плитам перекрытия анкерными дюбелями. Крепление к плитам перекрытия через 1500 мм по длине.

Кирпичные перегородки толщиной 120 мм, высотой 3 метра, длиной более 5 метров армируют через 4 ряда кладки по высоте двумя продольными стержнями диаметром 5 S240, поперечными длиной 100 мм.

Н ад проемами в перегородках уложены железобетонные перемычки. Перемычки укладывают на кирпичные стены по слою цементного раствора М50.

Рисунок3.8 – Конструкция наружной стены

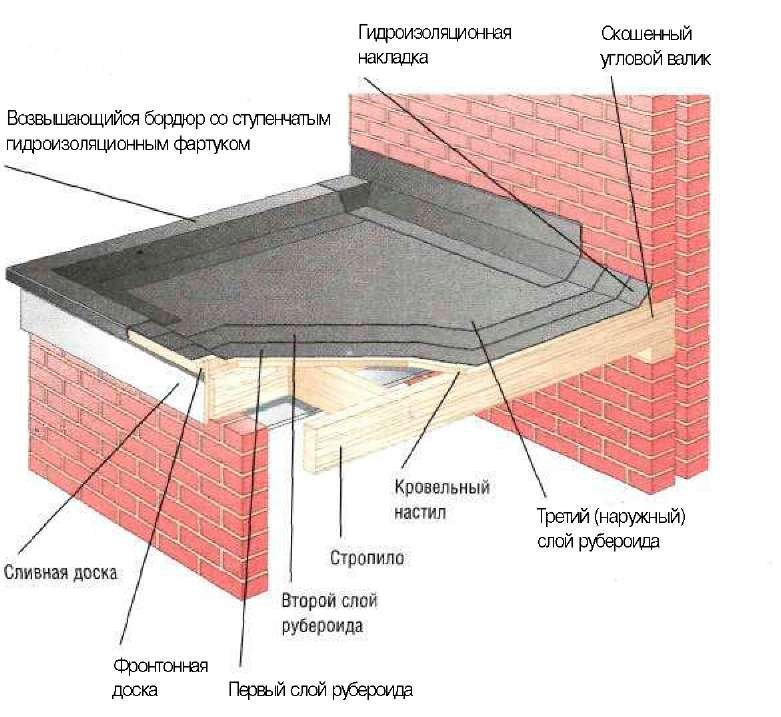

3.6.Крыша(покрытие)

В здании запроектирована плоская крыша с оцинкованной кровельной сталью. Без чердачного помещения.. Для отвода воды в проектируемом здании применяется организованный внутренний водоотвод, состоящий из систем водосборных воронок, водосточных труб и желобов. Количество воронок 2 штук. На крыше по плите перекрытия укладывается пароизоляция 1 слой бикропласта марки СПП 3,5, по пароизоляции укладывается утеплитель газосиликат 300 мм, по утеплителю выполняется цементно-песчаная стяжка 30мм.

В жилых комнатах и внутриквартирных коридорах применен дощатый вид пола. В санузлах, ванных комнатах применяются плиточные полы, а в кухнях применяется линолеум.

В зависимости от назначения применяются следующие типы полов:

Таблица 3.4- Экспликация полов ГОСТ 21.501-93

Номер помещения

Тип пола

Схема пола

Элементы пола и их толщина, мм

Площадь, м2

Жилые комнаты кухни и прихожие 1-го этажа

дощатый

Доска 29 лага антесеп. 50 ×100 Прокладка гидроизол. Стяжка из цем.раст-ра 30 Утеплитель газосиликатный 300 Ж/Б плита 220

295,24

Санузел, ванная, 1-го этажа

Керамическая плитка

Керамическая плитка 11 Гидроизоляция полимикс Слой раст-ра для уклона 1 сл.рулонного материала утеплитель газосиликат Ж/Б плита 220

18

Жилые комнаты Кухни и прихожие 2-го -3-го этажа

дощатый

Доска 29 лага антесеп. 100 ×40 Прокладка гидроизол. Стяжка из цем.раст-ра 30плита 220

1180,96

Санузел, ванная, 2-го – 3-го этажа

Керамическая плитка

Керамическая плитка 11 Прослойка и заполнение швов из цементно- песчаного раствора 15 Стяжка цем.-песча.30 Гидроизоляция Ж/Б плита 220

72

3.8 Окна и двери

Окна запроектированы из дерева с тройным остеклением и с стеклопакетами. Дверные блоки приняты однопольные и двупольные с глухим и остеклённым полотном. Устраивается слив из оцинкованной стали. Запроектировано несколько типов окон.

Оконные и дверные коробки крепятся к стенам с помощью распорных дюбелей. Зазор между коробкой и стеной тщательно заполняется монтажной пеной. Коробку антисептируют и обкладывают по периметру слоем гидроизоляционного материала. Внутренние и наружные откосы штукатурятся. Для входа в здание служат металлические двери с кодовым замком. Входные двери оборудованы приборами, обеспечивающими принудительное и бесшумное закрытие и уплотняющими прокладками в притворах.

Входных двери в квартиру однопольные и двупольные с глухим полотном. Коробка усиленная, навеска на три петли, имеются порог .По периметру дверной коробки устраивается пенолиуретановая уплотняющая прокладка. Внутренние двери в комнаты и кухню имеют обязательное полотно с остеклением, дверные коробки безпорогов. Навеска на две петли. Двери в балконах имеются раздельно спаренный переплет. Запроектировано несколько типов дверей.Таблица 3.5- Спецификация элементов заполнения проемов

Поз.	Обозначение		Наименование	Количество на этаж				Масс Мед.,кг			примечание
				1		Всего
Окна
ОК-1	СТБ 939-93	О3С12-15ПО								-			1210
ОК-2	СТБ 939-93	ОЗС 12-12 СП								-			1210
Блоки дверные
1	СТБ 1138-98	ДН ДО20-15								-			2070
2	СТБ 1138-98	ДН ДГ21-15								-			2070
3	СТБ 1138-98	ДВ ДЧ 21-7								-			2070
