Перевірка транзисторів
Перевірка транзисторів. Еквівалентна схема біполярного транзистора являє собою два діоди, включених назустріч один другому. Для p-n-p транзисторів ці еквівалентні діоди з'єднані катоди, а для n-p-n транзисторів - анодами. Таким чином, перевірка транзистора омметром зводиться до перевірки обох p-n переходів транзистора: колектор - база та емітер - база. Для перевірки прямого опору переходів p-n-p транзистора мінусовий вихід омметра підключається до бази, а плюсовий вихід омметра - по черзі до колектора і емітера. Для перевірки зворотного опору переходів до бази підключається плюсовий вихід омметра. При перевірці n-p-n транзисторів підключення здійснюється навпаки: прямий опір вимірюється при з'єднанні з базою плюсового виводу омметра, а зворотній опір - при з'єднанні з базою мінусового вивода. При спробі переходу його прямий і зворотній опір виявляються рівними нулю. При обриві переходу його прямий опір нескінченно великий. У робочих малопотужних транзисторів зворотній опір переходів у багато разів більший їх прямих опорів. У потужних транзисторів це відношення не настільки велике, тим не менш омметр дозволяє їх розрізняти. З еквівалентної схеми біполярного транзистора випливає, що за допомогою омметра можна визначити тип провідності транзистора і призначення його виходів . Спочатку визначають тип провідності і знаходять вихід бази транзистора. Для цього один вихід омметра підключають до одного виходу транзистора, а іншим виходом омметра торкаються почергово двох інших виходів транзистора. Потім перший вихід омметра підключають до іншого виходу транзистора, а іншим виходом омметра торкаються вільних виходів транзистора. Потім перший вихід омметра підключають до третього виходу транзистора, а іншим виходом торкаються до вільних виходів. Після цього міняють місцями виходи омметра і повторюють зазначені виміри. Потрібно знайти таке підключення омметра, при якому підключення другого виводу омметра до кожного з двох виходів транзистора, не підключених до першого виходу омметра, відповідає невеликому опору. Тоді вихід транзистора, до якого підключений перший вихід омметра, є виходом бази. Якщо перший вихід омметра є плюсовий, значить, транзистор відноситься до n-p-n провідності, якщо - мінусовим, значить, - p-n-p провідності. Тепер потрібно визначити, який з двох незадіяних виходів транзистора є виходом колектора. Для цього омметр підключається до цих двох виходів, база з'єднується з плюсовий виходом омметра при n-p-n транзисторі або з мінусовим виходом омметра при p-n-p транзисторі і помічається опір, який вимірюється омметром. Потім виходи омметра міняють місцями (база залишається підключеною до того ж виходу омметра, що й раніше) і знову помічається опір по омметру. У тому випадку, коли опір виявляється меншим, база була сполучена з колектором транзистора. Польові транзистори перевірятися не рекомендується.
Перевірка конденсаторів усіх типів
До електричних несправностей відносяться: пробій конденсаторів; коротке замикання пластин; зміна номінальної ємності через старіння діелектрика, попадання на нього вологи, перегріву, деформації; підвищення витоку струму через погіршення ізоляції. Повна або часткова втрата ємності електролітичних конденсаторів відбувається в результаті висихання електроліту.
Найпростіший спосіб перевірки справності конденсатора - зовнішній огляд, при якому виявляються механічні ушкодження. Якщо при зовнішньому огляді дефекти не виявлені, проводять електричну перевірку. Вона включає: перевірку на коротке замикання, на пробій, перевірку струму витоку (опір ізоляції), вимір ємності. При відсутності спеціального приладу ємність можна перевірити іншими способами, що залежать від ємності конденсаторів.
Найпростіше - омметром. При заряді конденсатора опір його мінімальний і стрілка повинна відхилитьсь на максимальне значення, після чого повернутися до нескінченності. Однак цей метод не дуже добре підходить для перевірки конденсаторів малої ємності (пікофаради). При наявності пробою або великого витоку конденсатора стрілка омметра, підключеного до такого конденсатора, переходить в положення, що відповідає досить малому опору.
Вибухи електролітичних конденсаторів - досить поширене явище. Основною причиною вибухів є перегрівання конденсатора, що викликається в більшості випадків витоком або підвищенням еквівалентного послідовного опору внаслідок старіння (актуально для імпульсних пристроїв). У сучасних комп'ютерах перегрівання конденсаторів - також дуже часта причина виходу їх з ладу, коли вони стоять поряд з джерелами підвищеного тепловиділення (радіатори охолодження).
Д
ля
зменшення ушкоджень інших деталей і
травматизму персоналу в сучасних
конденсаторах великої місткості
встановлюють клапан або виконують
насічку на корпусі (часто можна помітити
її у формі букви X, K або Т на торці, іноді
на великих конденсаторах вона прикрита
пластиком). При підвищенні внутрішнього
тиску відкривається клапан або корпус
руйнується по насічці, електроліт, що
випарувався, виходить у вигляді їдкого
газу і іноді навіть рідини, і тиск спадає
без вибуху і осколків.
У старих електролітичних конденсаторах ніякого захисту від вибуху не було. Вибухова сила частин корпусу може бути досить великою і травмувати людину.
Багато конденсаторів з оксидним діелектриком (електролітичні) функціонують тільки при коректній полярності напруги із-за хімічних особливостей взаємодії електроліту з діелектриком. При зворотній полярності напруги електролітичні конденсатори зазвичай виходять з ладу із-за хімічного руйнування діелектрика з наступним збільшенням струму, скипанням електроліту усередині і, як наслідок, з вірогідністю вибуху корпусу
Класифікація конденсаторів:
Основна класифікація конденсаторів проводиться за типом діелектрика в конденсаторі. Тип діелектрика визначає основні електричні параметри конденсаторів : опір ізоляції, стабільність місткості, величину втрат та ін.
По виду діелектрика розрізняють:
Конденсатори вакуумні (обкладання без діелектрика знаходяться у вакуумі).
Конденсатори з газоподібним діелектриком.
Конденсатори з рідким діелектриком.
Конденсатори з твердим неорганічним діелектриком: скляні (скло – емалеві, склокерамічні, скло – плівкові), слюдяні, керамічні, тонкошарові з неорганічних плівок.
Конденсатори з твердим органічним діелектриком: паперові, метало - паперові, плівкові, комбіновані, паперово - плівкові, тонкошарові з органічних синтетичних плівок.
Електролітичні і оксидно-напівпровідникові конденсатори. Такі конденсатори відрізняються від усіх інших типів передусім своєю величезною питомою місткістю. Як діелектрик використовується оксидний шар на металевому аноді. Друге обкладання (катод) - це або електроліт (у електролітичних конденсаторах), або шар напівпровідника (у оксидно-напівпровідникових), нанесений безпосередньо на оксидний шар. Анод виготовляється, залежно від типу конденсатора, з алюмінієвої, ніобієвої або танталової фольги або спеченого порошку.
Крім того, конденсатори розрізняються по можливості зміни своєї місткості :
Постійні конденсатори - основний клас конденсаторів, що не міняють своєї місткості (окрім як протягом терміну служби).
Змінні конденсатори - конденсатори, які допускають зміну місткості в процесі функціонування апаратури. Управління місткістю може здійснюватися механічно, електричною напругою ( варікапи) і температурою (термоконденсатори). Застосовуються, наприклад, в радіоприймачах для перебудови частоти резонансного контура.
Змінні конденсатори - конденсатори, місткість яких змінюється при разовому або періодичному регулюванні і не змінюється в процесі функціонування апаратури. Їх використовують для підстроювання і вирівнювання початкових місткостей контурів, що сполучаються, для періодичного підстроювання і регулювання ланцюгів схем, де вимагається незначна зміна місткості.

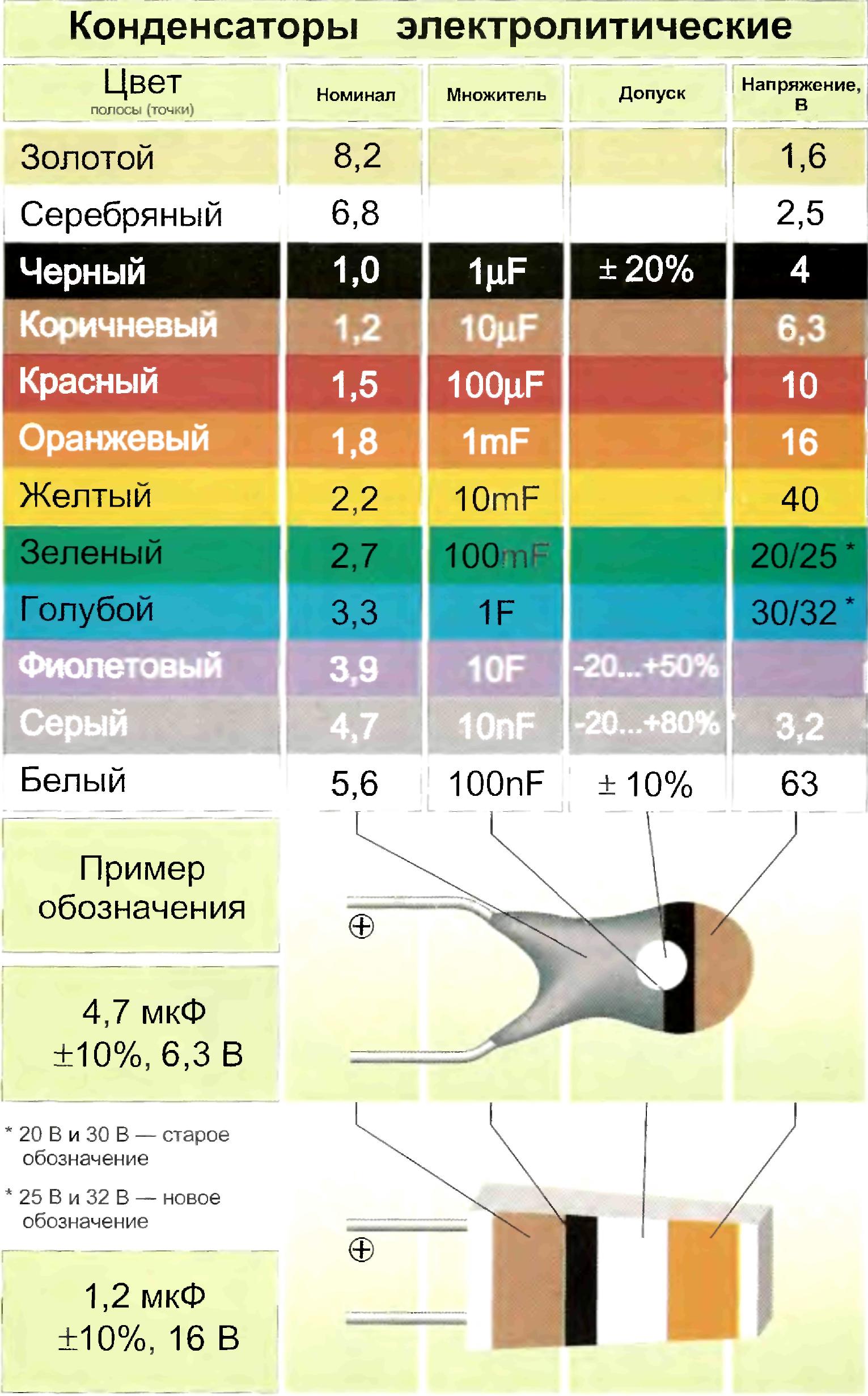

Ємність конденсаторів також може визначатись по їх зовнішньому вигляді, аналогічно до резисторів, зокрема це показано на малюнку 2.
