Практична робота №1.
Тема: Тестування радіоелектронних схем.
Мета роботи: вивчення принципу роботи та основних властивостей основних типів радіоелементів, які застосовуються в електронній
техніці і перевірка їх працездатності.
Прилади, обладнання та інструменти:
Для виконання лабораторної роботи використовуються:
Цифровий вольтметр
Конденсатори
Резистори
Транзистори
Діоди
Теоретичні відомості:
Перевірка резисторів
Перевірка постійних резисторів робиться омметром шляхом вимірювання їх опору і порівняння з номінальним значенням, яке вказано на самому резисторі і на принциповій схемі апарата. При вимірюванні опору резистора немає значення якою полярністю резистор підключається до омметра. Необхідно пам'ятати, що дійсно опір резистора може відрізнятися порівняно з номінальним на величину допуску. Тому, наприклад, якщо перевіряється резистор з номінальним опором 100 кОм і допуском ± 10%, дійсний опір такого резистора може лежати в межах від 90 до 110 кОм. Крім того, сам омметр володіє певною похибкою вимірювання (порядку 10%). Таким чином, при відхиленні фактично виміряного опору на 20 % від номінального значення резистор слід вважати справним. При перевірці змінних резисторів вимірюється опір між крайніми виходами, значення яке повинно відповідати номінальному значенню з урахуванням допуску та похибки вимірювання, а також необхідно вимірювати опір між кожним із крайніх виходів і середнім виводом. Ці опори при обертанні осі з одного крайнього положення в інше повинні плавно, без стрибків змінюватися від нуля до номінального значення. При перевірці змінного резистора, впаяного в схему, два з його трьох виходів необхідно випаяти. Якщо змінний резистор має додаткові виводи, допустимо, щоб тільки один вихід залишався припаяним до решти схеми.
Також вибрати резистор можна не тільки вимірявши його значення омметром, але із за зовнішнім його виглядом, зокрема по кількості і кольору смужок на ньому. Порядок кольорового маркування резисторів показано на мал. 1.

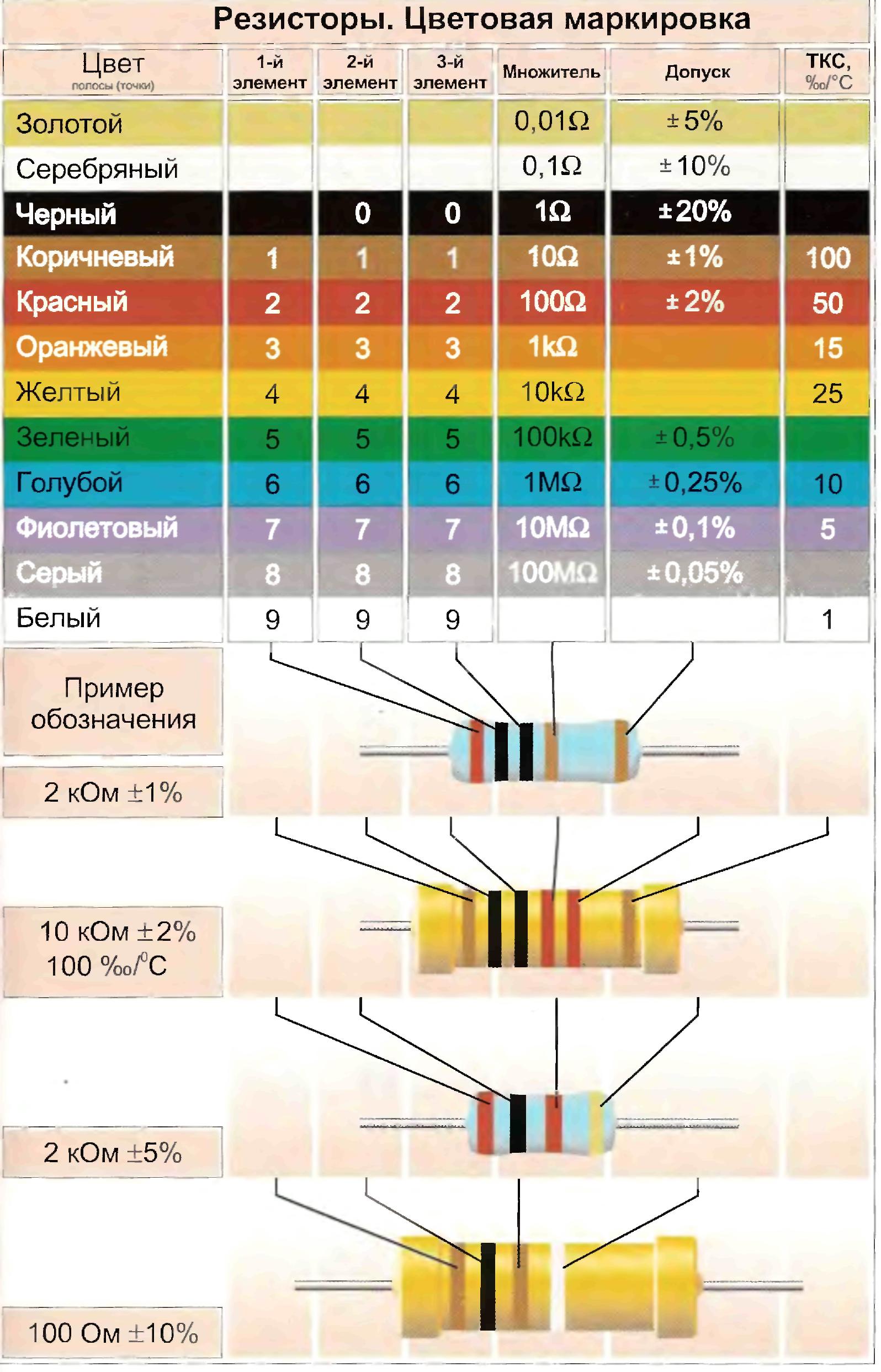

Малюнок 1. Визначення типу резистора за зовнішнім виглядом.
якщо нанесено три кільця, вони позначають величину опору (у тому числі третє — множник) а допустиме відхилення становить ± 20%;
якщо нанесено чотири кільця, то перші три (як у пункті, наведеному вище) позначають значення опору, а четвертий — допустиме відхилення;
якщо є п'ять кілець, перші три позначають опір, четверте — множник, а п'яте — допустиме відхилення;
якщо є шість кілець, це точний резистор і перші три кільця позначають опір, четверте — множник, п'ятий — допустиме відхилення, шостий — температурний коефіцієнт опору (це кільце може знаходитись на самому краю резистора).
Перевірка діодів
Напівпровідникові діоди характеризуються різкою нелінійною вольт - амперною характеристикою (ВАХ). Тому їх прямий і зворотній струми при однаковій додається напрузі різні. На цьому заснована перевірка діодів омметром. Прямий опір вимірюється при підключенні плюсового виходу омметра до анода, а мінусовий вихід - до катода діода. У діоді прямий і зворотній опір рівні нулю. Якщо діод має обрив, обидва опори нескінченно великі. Вказати заздалегідь значення прямого та зворотного опору або їх співвідношення не можна, оскільки вони залежать від додатної напруги. Тим не менш у справного діода зворотній опір має бути більшим прямого. Відношення зворотного опору до прямого у діодів, розрахованих на низькі зворотні напруги, великий (може бути більше 100). У діодів, розрахованих на великі зворотні напруги, це відношення виявляється незначним, так як зворотння напруга,прикладена до діода омметром, мала в порівнянні з тою зворотною напругою, на яку діод розрахований.
