38. Сушка с многократным промежуточным подогревом воздуха. Принципиальная схема. Изображение в н-х диаграмме.
Cушка -это процесс удаления влаги из твердых влажных материалов путем ее испарения т отвода образующихся паров. Сушка в технике осуществляется двумя способами: 1)нагревание влажных материалов теплоносителем через твердую непроницаемую перегородку - контактная сушка;2)нагревание влажных материалов путем непосредственного контакта с газовым теплоносителем – газовая (воздушная); 3) диэлектрическая сушка (тепло подводится к высушиваемому мат-лу токами высокой частоты, СВЧ-устройства); 4) радиационная сушка (инфракрасные лучи); 5) сублимационная сушка. Т → Г (П), РМ> РП или РМ > РD
Степень отклонения системы «влажное твердое тело-газ» от состояния равновесия характеризуется движущей силой.
С-сушильная камера, К-промежуточные нагреватели
Принимают верхние и нижние пределы температур воздуха tв и tн. Воздух предварительно нагревается до tв и после этого взаимодействует с влажным материалом, охлаждаясь до температуры tн. Далее воздух опять нагревают до тем-ры tв и направляют для взаимодействия с влажным мат-ом, температура воздуха понижается до tн и т.д. Конечные параметры воздуха в опред-ся в точке В. Этот вариант сушки хар-ся тем, что требуемое кол-во теплоты подводится к высушиваемому мат-лу при пониженной тем-ре воздуха. Пунктирные линии показывают,что для сушки без промежуточного подогрева воздуха потребовалось бы предварительное нагревание его до тем-ры t1 (точка С),более высокой чем tв.
При использовании любого варианта сушки, можно лишь ускорить или замедлить процесс сушки, сделать более мягкими или более жестокими условия проведения процесса, но нельзя существенно повлиять на расход тепла, поскольку он определяется начальными и конечными параметрами высушиваемого газа.
Энергозатраты при сушке с многократным промежуточным подогревом воздуха такие же, как и в простой сушке.
Диаграмма состояния влажного воздуха Н-х служит для графического изображения процессов, происходящих при сушке.
39. Сушка с частичным возвратом отобранного воздуха. Принципиальная схема. Изображение в н-х диаграмме.
Cушка -это процесс удаления влаги из твердых влажных материалов путем ее испарения т отвода образующихся паров. Сушка в технике осуществляется двумя способами: 1)нагревание влажных материалов теплоносителем через твердую непроницаемую перегородку - контактная сушка;2)нагревание влажных материалов путем непосредственного контакта с газовым теплоносителем – газовая (воздушная); 3) диэлектрическая сушка (тепло подводится к высушиваемому мат-лу токами высокой частоты, СВЧ-устройства); 4) радиационная сушка (инфракрасные лучи); 5) сублимационная сушка. Т → Г (П), РМ> РП или РМ > РD
Степень отклонения системы «влажное твердое тело-газ» от состояния равновесия характеризуется движущей силой.

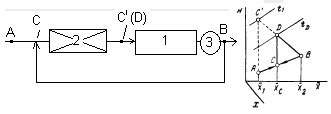

1- сушильная камера;2-нагреватель; 3-вентилятор.
Исходный воздух смешивается предварительно с частью отработанного воздуха (линии АС и ВС),далее нагревается до требуемой тем-ры tD и после этого взаимодействует с высушиваемым материалом. Особенностями этого варианта, по сравнению с сушкой, при однократном проходе воздуха являются пониженная тем-ра воздуха при контактировании его с влажным мат-ом, повышенное начальное влагосодержание воздуха и большая массовая скорость воздуха, а следовательно, большая линейная скорость его в сушильной камере.
Данный способ может использоваться для сушки веществ, которые не могут выдерживать высокие температуры (разлагаются).
Энергозатраты при простой однократной сушке и сушке с частичным возвратом отобранного воздуха постоянны при Р=const.
При использовании любого варианта сушки, можно лишь ускорить или замедлить процесс сушки, сделать более мягкими или более жестокими условия проведения процесса,но нельзя существенно повлиять на расход тепла, поскольку он определяется согласно ТБ начальными и конечными параметрами высушиваемого газа.
Диаграмма состояния влажного воздуха Н-х служит для графического изображения процессов, происходящих при сушке.
