Министерство образования Республики Беларусь

УО«ПОЛОЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Кафедра строительного

производства

ОТЧЁТ

по объектной практике

Выполнил: Баталкин П.В.

гр.09-ПГСз-4

Проверил: Левкович Е.А.

Новополоцк 2011г.

Содержание:

  • Введение 3

  • Экскурсия №1: Многоэтажное каркасное здание 4

  • Экскурсия №2: Строительство кирпичных зданий 7

  • Экскурсия №3: ОАО «СЖБ №3 г.Витебска» 14

  • Экскурсия №4: Технология возведения панельных зданий 16

  • Список используемой литературы 17

Введение:

Объектная практика-элемент процесса обучения, выполняемый студентом под руководством преподавателя для практического закрепления теоретических знаний. При прохождении практики студент должен ознакомиться со строительными объектами и видами строительства, он должен увидеть различные конструкции, их производство и область применения, и вообще проследить за строительным процессом.

Практика проходила в г.Витебске с 13. 06. 2011 по 18. 06. 2011 года.

13.06.2011 проводился инструктаж по технике безопасности и охране труда.

Экскурсия №1: Многоэтажное каркасное здание.

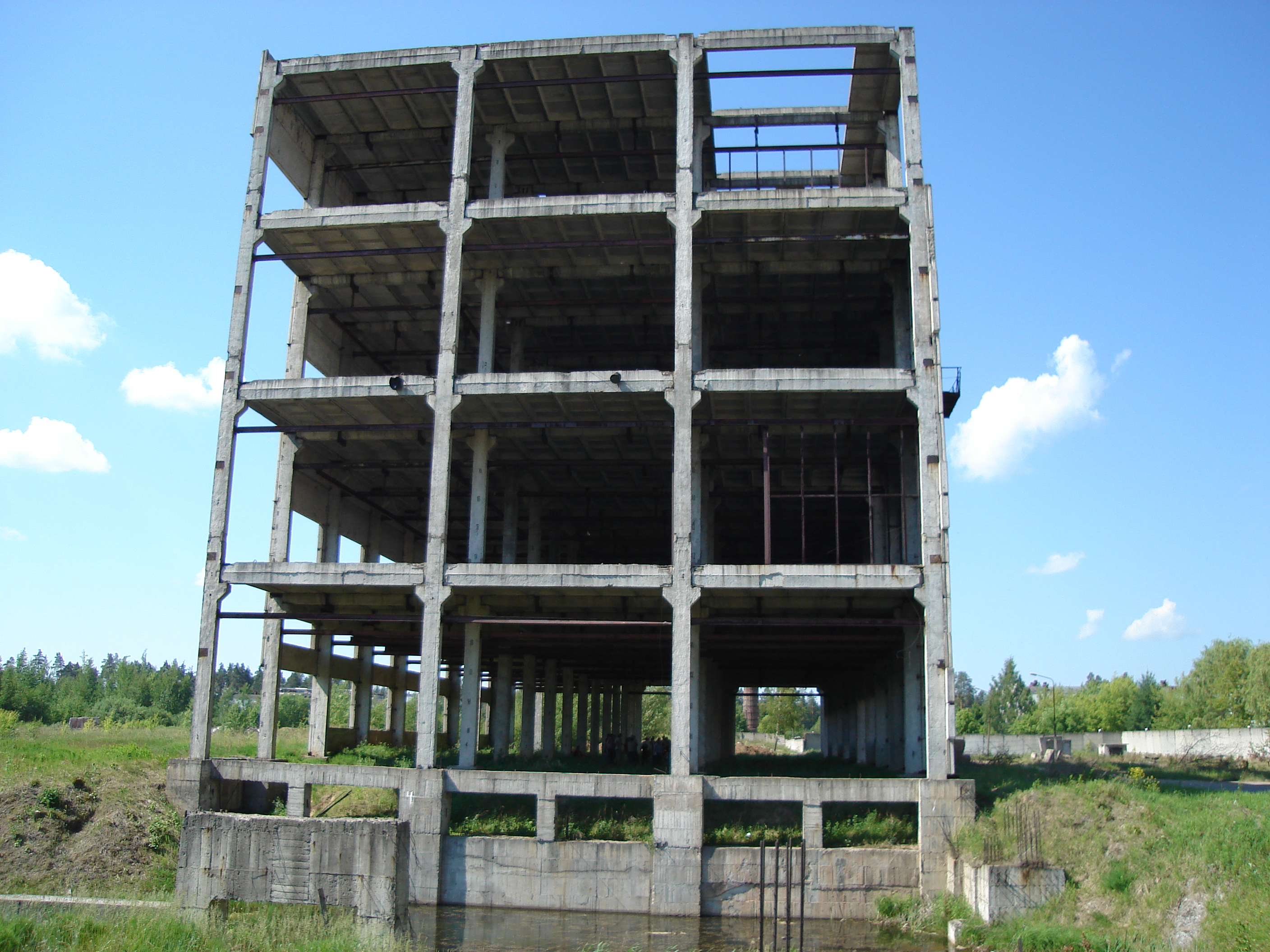

Для строительства массовых общественных и промышленных зданий наиболее предпо­чтительнее является каркасно-панельная строительная система. Структура таких зданий представлена несущими (колонны, ри­гели, связевые вертикальные и горизонтальные элементы) и ограждающими (навесные наружные стены здания) конструкциями. Такое деление позволяет более рационально использовать строительные материалы.

Основные понятия и структура каркасно-панельных зданиий:

Шагом называется расстояние между разбивочными осями.

Сборный железобетонный каркас запроектирован по связевой схе­ме, в которой роль горизонтальных диафрагм жёсткости выполняют диски сборных же­лезобетонных перекрытий, а вертикальных - поперечные и продольные панельные сте­ны. Шаг между которыми определяется расчётом.

Колонны сечением 300x300 мм применяют для зданий высотой до 5 этажей, а се­чением 400x400 мм для всех остальных случаев. Колонны сборного железобетонного каркаса изготавливают из бетона марки М 300-500 и выше и армируют по расчету гибкой арматурой. Сечение колонн принимают обычно одинаковое по всей высоте здания, увеличивая в колоннах нижних этажей марку бетона и процент армирования. В колоннах монолитного железобетонного каркаса могут быть применены жесткая арматура, сваренная из прокатных или гнутых профилей, и иные, более мощные сечения.

Для сопряжения между собой и с другими элементами каркаса колонны имеют специальные торцы или оголовники, консоли и закладные детали.

Различают колонны рядовые, фасадные и колонны лоджии. Рядовые колонны, уста­навливаются по внутренним осям здания, они имеют две консоли для опирания риге­лей. Фасадные колонны размещают по наружным осям и имеют две различные консоли.

Ригели – служат для опирания плит перекрытий. Применяют два типа размера риге­лей по высоте - 400 и 500 мм, а по ширине-500 и 600 мм. Выбор типа ригеля обуслов­лен нагрузкой на перекрытие и типом плит его составляющих. Сопряжение ригеля с ко­лонной - шарнирное со скрытой консолью и приваркой низа ригеля к закладной детали консоли колонны.

Перекрытия решены с использованием ре­бристых панелей высотой 300 мм - в промышленных зданиях.

Работу перекрытий в качестве горизонтальных диафрагм жёсткости обеспечивают приваркой ригелей к консолям колонн сваркой связевых панелей перекрытий между со­бой и с ригелями, замоноличиванием бетоном шпоночных швов между всеми элемента­ми перекрытий.

Наружные стены решаются в двух конструктивных вариантах: самонесущими или ненесущими, с двухрядной разрезкой на простеночные и поясные панели. Конструк­ция панелей однослойная из лёгкого автоклавного ячеистого бетона или трёхслойная железобетонная с эффективными утеплителями.

Панели самонесущих стен устанавливают по цементно-песчаному раствору на цо­кольные и простеночные и крепят поверху на сварке по закладным деталям к колоннам. Панели ненесущих стен устанавливают на фасадные ригели, консоли колонн или опор­ные металлические столики колонн и закрепляются в трёх точках - к одной из опор и поверху к колоннам каркаса. Горизонтальные стыки панелей ненесущих стен заполня­ют упругими прокладками. Привязка панелей наружных стен к каркасу единая - с зазором 20 мм между гранью колонны и внутренней плоскости стены.

Выбор фундамента каркасно-панельных зданий зависит от геологи­ческих условий площадки строительства. Фундаменты могут быть представлены сборными железобетон­ными стаканного типа, свайными с монолитным ростверком на кустах свай или в виде монолитной плиты.

В осмотренном нами здании фундамент свайный. Сваи – железобетонные. Одним из преимуществ данного типа свай является то, что проектная отметка голов данных свай не зависит от уровня грунтовых вод. Расстояние между осями свай определяется расчетом. Обычно они находятся в промежутке от 3d до 8d, где d–диаметр сваи. Сечение свай осмотренного здания представлено в виде квадрата, со стороной 300мм.

Поверху сваи связаны между собой ж/б ростверком. Ширина ростверка при однорядном расположении свай принимают сечением 250 250 или 300 300мм, высоту – 400-500мм.

Ростверк устраивают двух видов – монолитный и сборный.

Чтобы преградить проникание влаги в стены, в нижней их части устраивают изоляционный слой(чаще всего 2 слоя рубероида).Гидроизоляционный слой укладывают в цокольной части стены выше обреза фундамента и выше уровня отметки или тротуара на 150-200мм. Если полы настилают по грунту необходимо также устраивать вертикальную гидроизоляцию.

Во избежание появления в здании трещин от неравномерной осадки фундамент вместе с расположенной на нем стеной разрезают вертикальным осадочным швом.

Разрез здания:

Разрез на отметке +0,000

Экскурсия №2: Строительство кирпичных зданий.

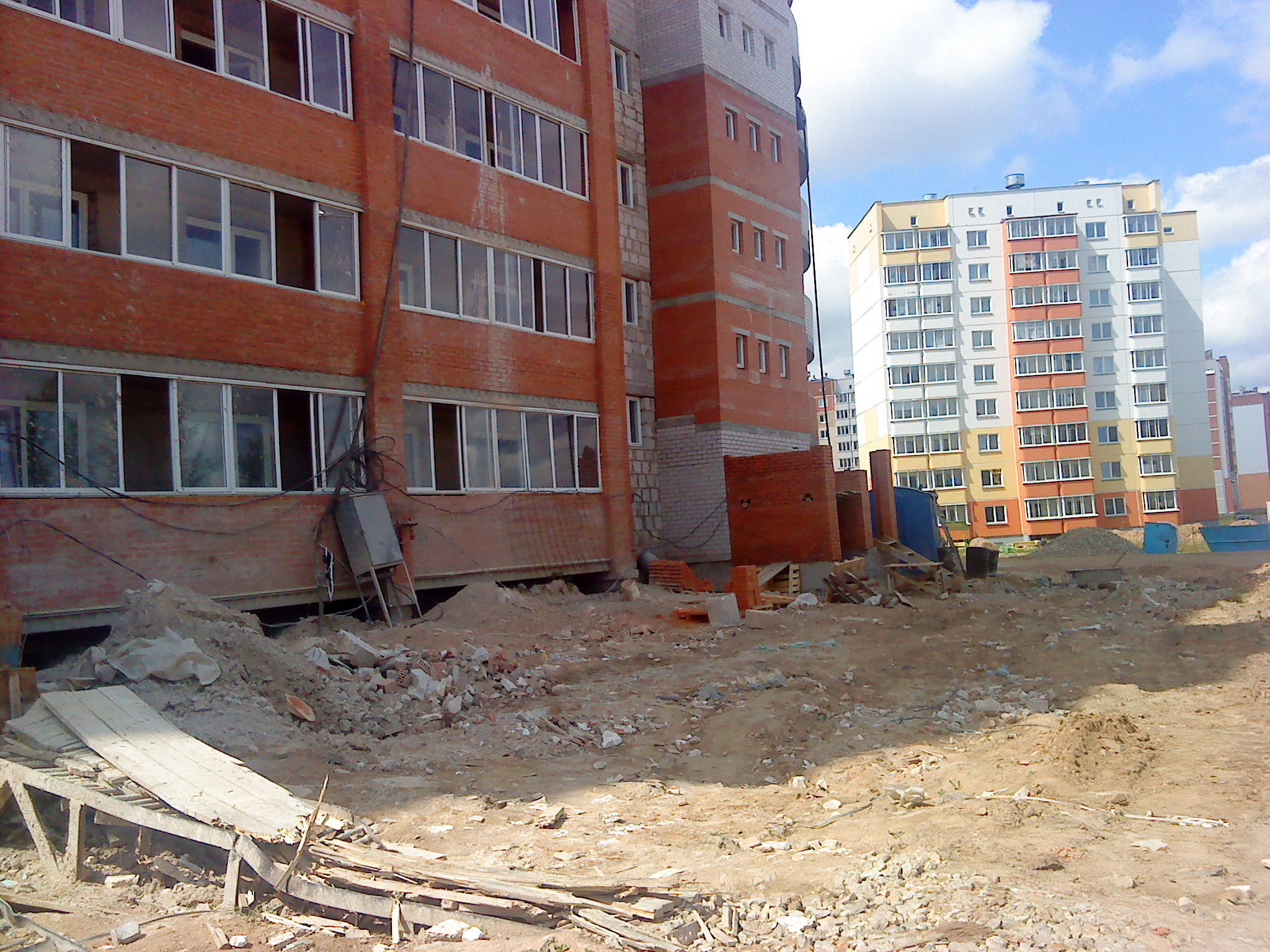

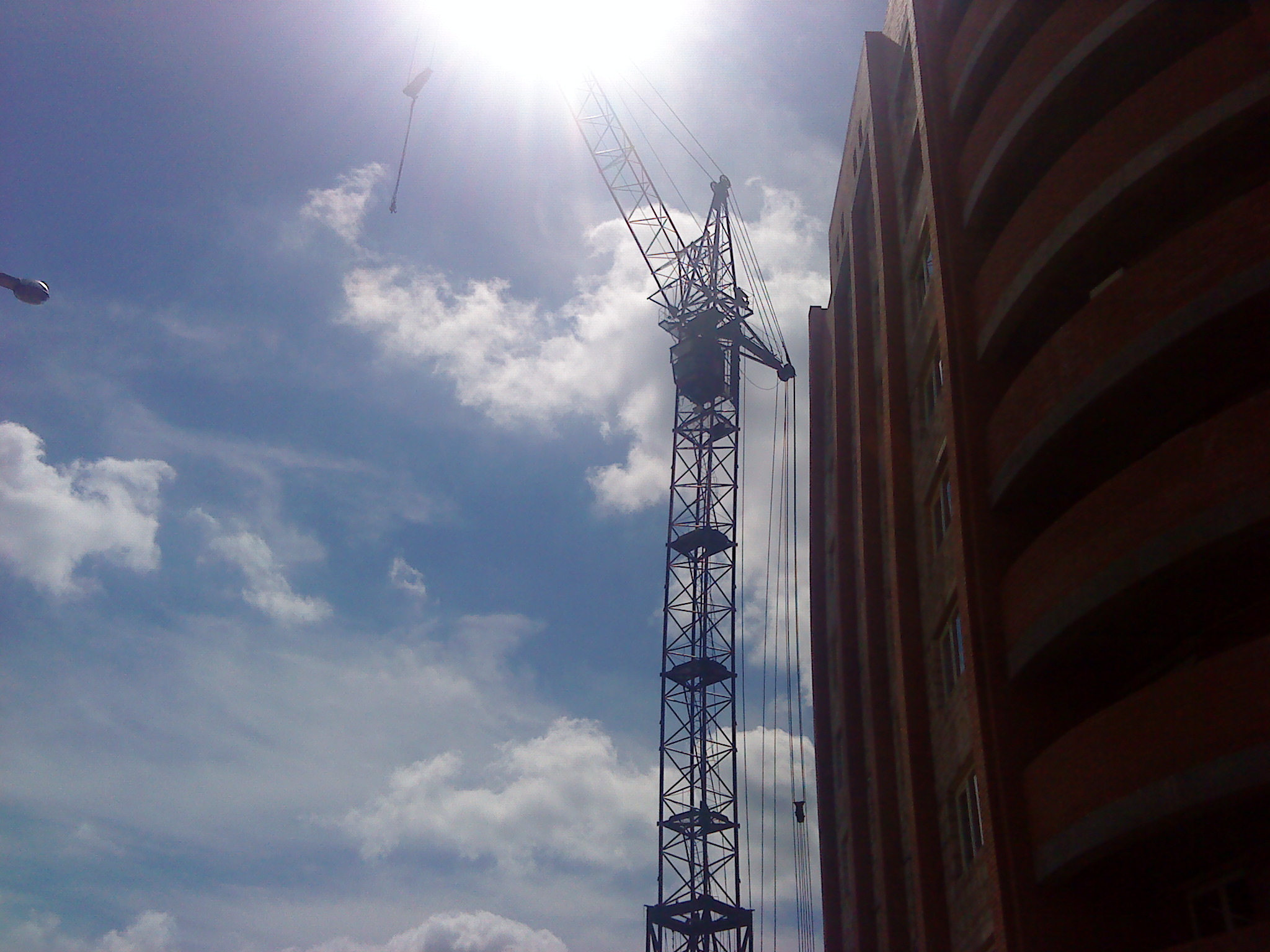

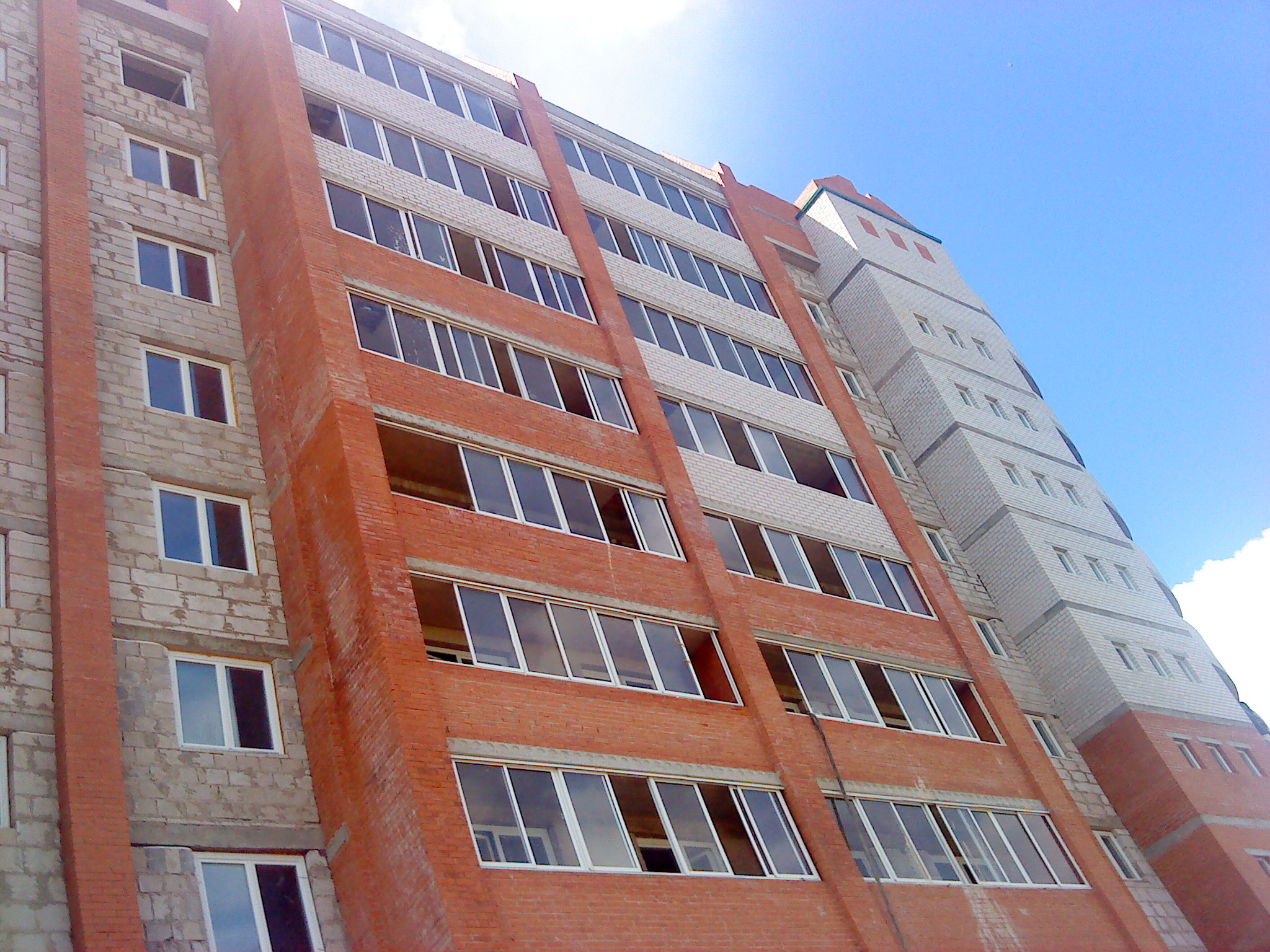

Экскурсия проходила на стройке жилого дома.

При строительстве задействованы следующие процессы:

  1. отрывка котлована;

  2. устройство фундамента;

  3. возведение стен и перекрытий;

  4. устройство крыши и кровли.

Фундамент школы представлен: свайным с монолитным ростверком.

Конструирование свайного фундамента.

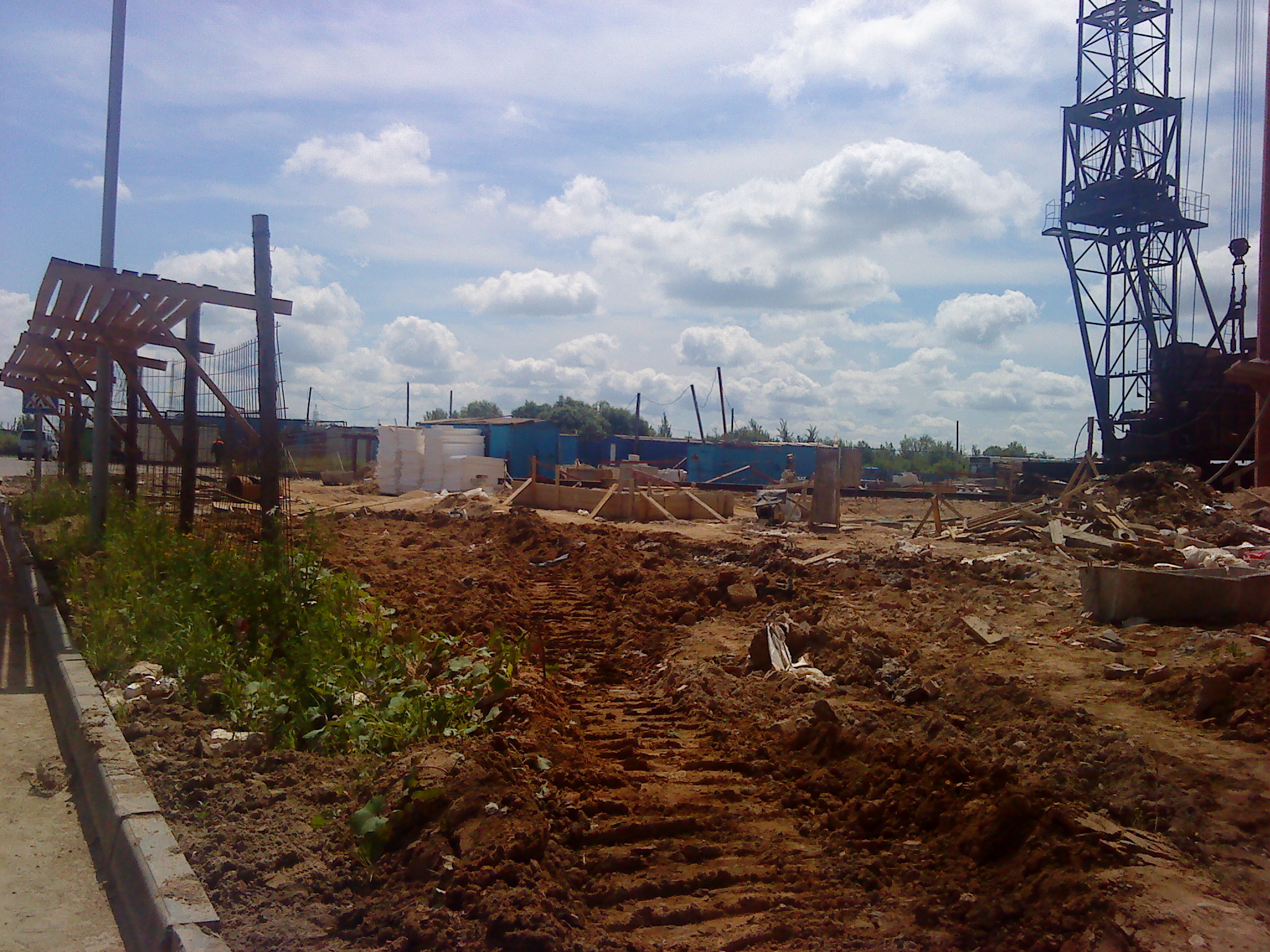

Сначала готовят котлован и въезд в него для дизель-молота. Дизель-молот представляет собой гусеничный трактор и навесное оборудование. Сваи затягиваются трактором или подаются краном. Забивают их до тех пор. Пока не наступит т.н. отказ сваи (с каждым ударом свая входит в землю на одинаковые глубины). Отбойным молотком сбивают бетон, арматуру перерезают и сбивают оголовок. Основание посыпают щебёнкой и заливают нижний слой ростверка. Затем устанавливают арматурные каркасы и опалубочные щиты, заливают бетон. Дают выстояться одни сутки и распалубливают. Далее идёт установка фундаментных блоков. Монтаж фундаментных блоков производят пневмоколёсным или гусеничным краном.

Здание выполнена из эффективного утолщенного кирпича. Внутрестенный утеплитель – плиты полистеролбетонные. Параллельно с возведением стен из эффективного утолщенного кирпича делается облицовка. Облицовка фасадной поверхности будущей школы состоит из двух вариантов: силикатного кирпича и гресовских блоков. Если к зданию будут предъявляться дополнительные требования по несущей способности, то кладка может армироваться. Затем наносится первый штукатурный слой, а затем второй – слой улучшенной штукатурки, после которого стены могут быть окрашены

Пол выполнен из керамической плитки.

В крыше расположены вентканалы. Чердачное перекрытие утепляется. В проектируемом здании кровля выполнена из стальных листов. Для отвода воды в проектируемом здании применяются водосточные системы, представляющие собой наружный организованный водоотвод, он состоит из: системы желобов, водоприемников, воронок, водосточных труб.

Естественное освещение помещений обеспечивается через окна. В здании приняты деревянные одна, двух и трёхстворчатые окна с двойным остеклением.

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм.

Швы между плитами заполняются бетоном класса В15 на мелком заполнителе. Сборные железобетонные плиты перекрытия в ходе их установки жестко заделываются в стенах с помощью анкерных креплений и скрепляются между собой сварными и арматурными связями. Плиты перекрытия опираются на несущие стены на слое цементного раствора М100. Отверстия для пропуска сантехнических труб допускается пробивать по месту в плитах размером 150×150мм. Отверстия должны попадать в пустоты плит, не задевая арматуры.

В качестве стенового ограждения широко применяют природные и искусственные камни. Это обусловлено большими запасами сырья и рядом положительных эксплуатационных свойств каменных конструкций.

Недостатки каменной кладки:

  • большая относительная масса конструкций;

  • малая производительность труда;

  • высокие материальные затраты;

  • невозможность механизировать процесс кладки.

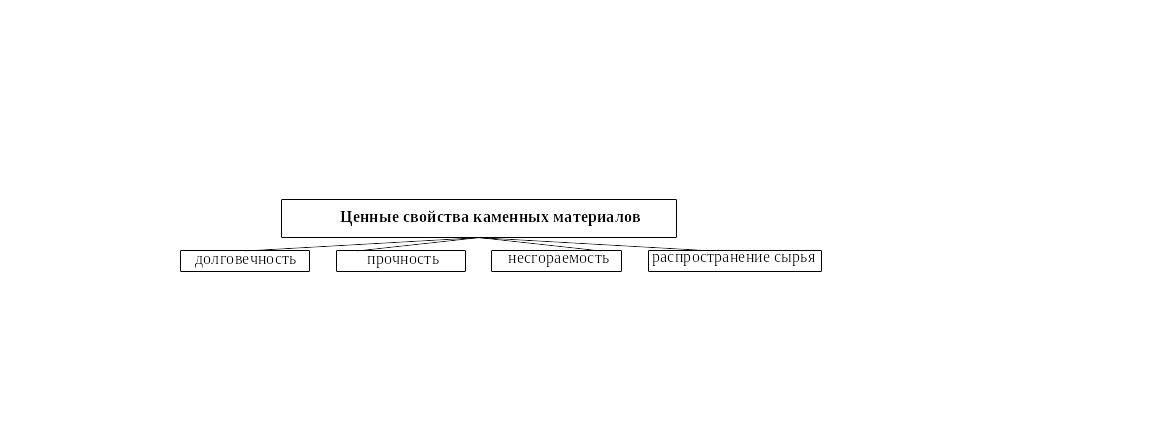

Ценные свойства каменных материалов

Каменную кладку выполняют из отдельных камней, соединяя их между собой в одно прочное целое раствором.

В зависимости от вида применяемых материалов каменную кладку подразделяют на кладку из искусственных и природных камней.

Материалы для каменной кладки:

1) Камень - строительный материал, допускающий возможность ручной кладки, применяемый в каменных конструкциях.

Различают искусственные и естественный каменные материалы. Искусственные каменные материалы подразделяют на кирпич керамический и силикатный полнотелый и пустотелый, керамические и силикатные камни пустотелые и камни бетонные стеновые. Естественные каменные материалы подразделяют на камень бутовый и блоки из природного камня.

2) Кладочные растворы – это растворы, применяемые для устройства каменных конструкций. Они связывают между собой отдельные камни в монолит, препятствуя их взаимному перемещению. С их помощью выравнивают постели камней, обеспечивая тем самым равномерную по всей постели камня передачу действующего усилия от одного камня к другому. Растворы заполняют промежутки между отдельными камнями кладки, препятствуют прониканию в кладку воздушных потоков и воды.

В зависимости от требований по прочности, теплофизическим свойствам и архитектурной законченности (эстетическому восприятию) кладку из керамических и силикатных камней правильной формы выполняют сплошной, сплошной с армированием, облегченной и с облицовкой поверхностей.

Система привязки – это система по которой производят раскладку кирпича и камней в слоях кладки и чередование слоев.

Ряд - слой кладки из камней правильной формы.

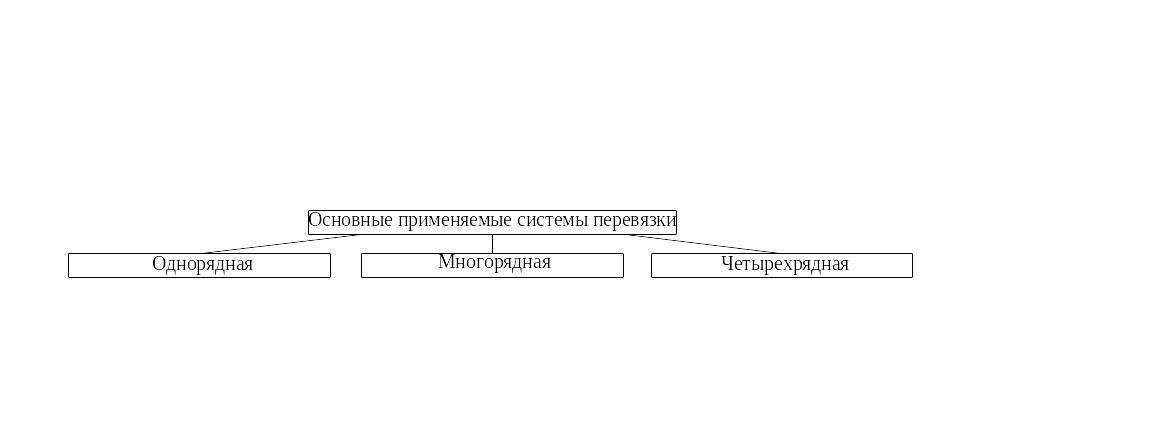

Системы перевязки

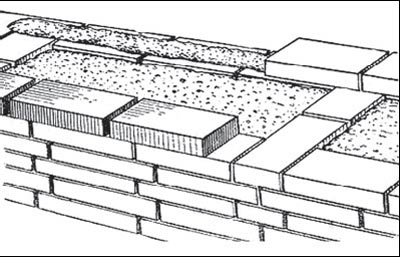

Цепная однорядная кладка применима при кладке стен из всех видов кирпича и камней. Кладку выполняют чередованием через один тычковых и ложковых рядов, при этом каждый вертикальный шов между кирпичами или камнями нижерасположенного ряда перекрывают кирпичами или камнями следующего ряда. Вертикальные поперечные швы при такой системе перевязки перекрывают на 4 киртича за счет применения кирпичей четверток и трехчетверток и осуществляя перевязку для продольных швов в полкирпича.

Многорядная шестирядная кладка, в которой поперечные вертикальные швы перекрывают в каждом ряду, а продольные вертикальные - только через 5 горизонтальных рядов, т.е. система перевязки предусматривает чередование в наружных верстах шести рядов кирпича - одного тычкового и пяти ложковых.

Четырехрядную кладку применяют для кладки столбов и узких простенков длиной до 1 м. Допускается совпадение поперечных вертикальных швов в трех смежных рядах кладки. Столбы и простенки выкладывают только из целого отборного кирпича.

Система перевязки должна соответствовать правилам разрезки кладки. При кладке различают перевязку вертикальных, продольных и поперечных швов. Кладку стен с облицовкой применяют для придания фасадам лучшего внешнего вида и повышения сопротивляемости наружных поверхностей стен атмосферным воздействиям.

Кладку стен с облицовкой кирпичами и камнями правильной формы применяют для оформления фасадов уникальных зданий и объектов массового строительства, для внутренних стен вестибюлей, лестничных клеток, подземных переходов, для замены трудоемкой штукатурки.

При однорядной системе перевязки облицовку фасадной плоскости производят чередованием ложкового и тычкового рядов. При возведении стен по многорядной системе перевязки с фасадной стороны пять ложковых рядов перекрывают одним тычковым.

Кладку стен облегченной конструкции используют для уменьшения расхода кирпичей и общего снижения собственной массы кладки. Кладка состоит из двух параллельных ложковых стенок с перевязкой тычками через 3...5 рядов, иногда и более. Образовавшуюся полость заполняют теплоизоляционной засыпкой, легким бетоном, блоками или плитами утеплителей.

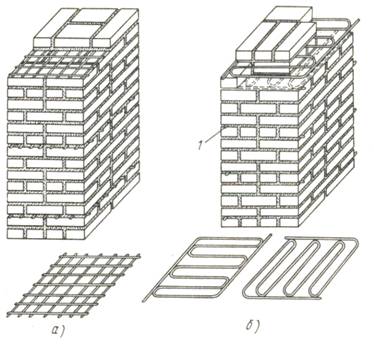

Армированная каменная кладка - специфика ее в том, что для повышения прочности в швы укладывают арматурные сетки или отдельные стержни . Для поперечного армирования применяют прямоугольные проволочные сетки или сетки «зигзаг». Для продольного армирования диаметр сжатой арматуры должен быть не менее 3 мм, а растянутой - 8 мм. Армирование осуществляют стержнями или сетками, размещенными как в самой кладке, так и рядом с ней с наружной стороны, крепление с кладкой во втором случае осуществляют хомутами, заделанными в кладку.

Кладка из керамических, бетонных и природных камней правильной формы. Из керамических камней с поперечными щелевыми пустотами стены, простенки и столбы выкладывают по однорядной системе перевязки. Камни укладывают пустотами вверх на растворах с подвижностью, исключающей затекание раствора в пустоты камней.

Бутовой называют кладку из природных камней (кусков камней) неправильной формы максимальным размером не более 500 мм, связанных между собой строительным раствором. Для кладки применяют камни массой не более 50 кг разной конфигурации и размеров, а именно, рваный камень неправильной формы, постелистып, у которого две примерно параллельные плоскости, и булыжник, имеющий округлую форму. Бутовую кладку желательно вести с перевязкой швов, чередуя тычковые и ложковые камни.

Блоки из природного камня вырезают или выпиливают из известняка, ракушечника, туфа, песчаника и т. д. Блоки применяют для наружных и внутренних стен, а также для фундаментов и стен подвалов.

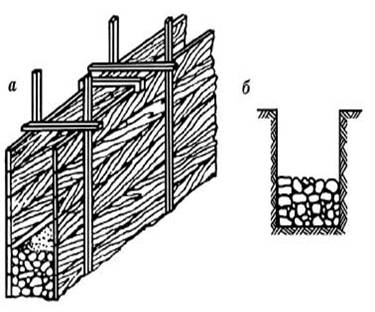

Бутобетонная кладка отличается тем, что камни утапливают в уложенную бетонную смесь горизонтальными рядами с последующим вибрированием. Кладку ведут в распор со стенками траншеи или опалубкой.

1 ) 2) 3)
