3.4. Расчет монолитного участка му–1.

В соответствии с заданием произвести расчет и конструирование монолитного участка (МУ-1) из бетона В-15. Расчет осуществляется в соответствии с указаниями

СНиП 2.03.01-84* «Бетонные и железобетонные конструкции».

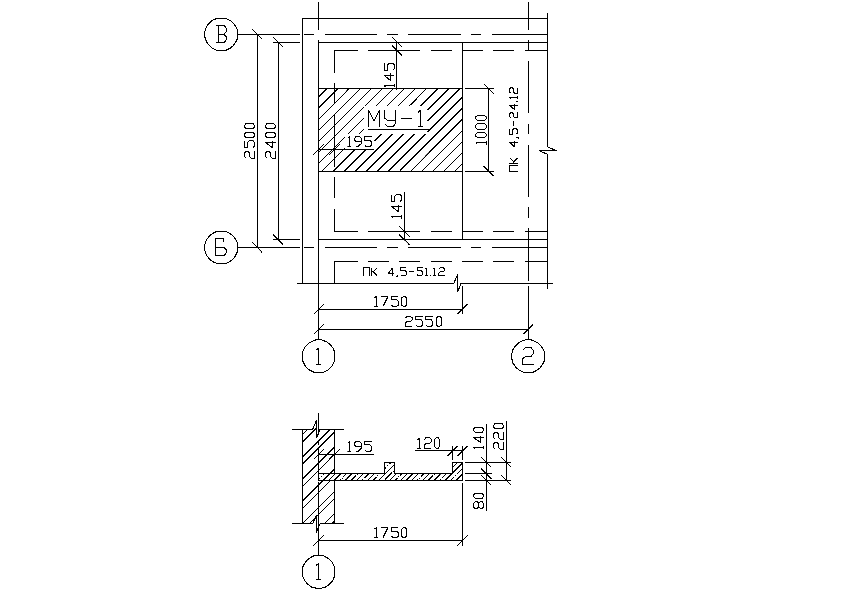

Фрагмент схемы расположения элементов перекрытия.

2. Материалы:

Бетон В-15

Rb = 8,5 мПа ( стр.18 таб.13 СНиП )

Rbt = 0,75 мПа ( стр.18 таб.13 СНиП )

γb2 = 0,9 ( стр.19 таб.15 СНиП )

Eb = 23000 мПа ( стр.21.таб.18 СНиП )

К расчету принято:

Rb = Rbтаб х γb2 = 8,5*0,9 = 7,65 мПа

Rbt = Rbtтаб х γb2 = 0,75*0,9 = 0,68 мПа

Принимаемая арматура АIII:

Rs = 365 мПа ( таб.22 стр.25 СНиП )

Rsw = 290 мПа

Es = 20 000 мПа ( таб.29 стр.28 СНиП )

Нагрузка на 1м² монолитного участка.

Наименование	Подсчет нагрузки	Нормативная нагрузка	γf	Расчетн. нагрузка
I Постоянная		(кПа)		(кПа)
Шпунтов. доска	0,037х5,5	0,20	1,2	0,24
Утеплитель мин. вата	0,05х0,5	0,03	1,2	0,03
Лага	(0,08х0,04/0,5)х5,5	0,35	1,2	0,42
Доска	(0,015х0,1/0,5)х5,5	0,17	1,2	0,20
Лёгкий бетон	0,14х8	1,12	1,3	1,46
Плита ж/б	0,08х25	2,00	1,1	2,20
Итого постоянная:		3,87		4,55
II Временная	таб. 3 СНиП 2.01.07-85	1,50	1,3	1,95
Итого полная:		5,37		6,50

Р асчет и конструирование плиты МУ–1

Размеры плиты:

По короткому направлению: Lo1,2 = (1750–120–120–195/2)/2 = 706,25 мм.

По длинному направлению: Bо = 2400 мм.

Расчётная схема плиты:

Определяем характер работы плиты:

L д. / L к. = 1,75 / 2,4 = 0,73 < 2

Плита работает как опёртая по контуру.

Подсчёт нагрузки:

При расчете плиты, опертой по контуру, вырезаем грузовую полосу шириной b=1 м.

q = q х b = 6,5кПа х 1м. = 6,5кН/м

Определяем расчётные усилия:

М1 = М2 = к х (qLo1,2)²= 0,07 х 6,5 кН/м х (0,706м.)²= 0,23 кНм.

Мв = к х (qLo1,2)²= -0,125 х 6,5 кН/м х (0,706м.)²= -0,4 кНм.

П оперечные силы при расчете плит обычно не определяются, т.к. для полнотелых плит обычно соблюдается условие Q < Qb ,т.е. поперечную арматуру рассчитывать

не требуется.

Расчёт нормального сечения но прочности на изгибающий момент.

5.1. hо = h–a= 80-15=65мм

5.2. αm = M / (Rb х B/hо²) = 0,4кНм / (7,65х1000мм.х(65мм.)² )=0,012

5.3. αR = 0,44 > αm =0,02

ζ=0,99

5.4. As = M/(Rs х ζ х hо) = 0,4х10⁶Нмм. / (410мПа х 0,99 х 65 мм.) = 15,16 мм².

5.5. μ% = 100 х As/(b х hо) = 100 х 15,16 мм² / (1000мм х 65мм) = 0,023 < 0,05 %

Принимаем площадь рабочей арматуры исходя из минимального процента армирования.

As = μmin x b x ho = 0,0005 х 1000мм. Х 65мм. = 32,5 мм².

Принимаю: 3ØВрI шаг 150мм. – рабочая

3ØВрI шаг 150мм. – конструктивная

5.6. Конструирование сеток С1, С2 и С3.

Нагрузка на 1м² балки.

Наименование	Подсчет нагрузки	Нормативная нагрузка	γf	Расчетн. нагрузка
I Постоянная		(кПа)		(кПа)
Шпунтов. доска	0,037х5,5	0,20	1,2	0,24
Утеплитель мин. вата	0,05х0,5	0,03	1,2	0,03
Лага	(0,08х0,04/0,5)х5,5	0,35	1,2	0,42
Звукоизоляция	(0,015х0,1/0,5)х5,5	0,17	1,2	0,20
Плита ж/б	0,22х25	5,50	1,1	6,05
Итого постоянная:		6,25		6,94
II Временная	таб. 3 СНиП 2.01.07-85	1,50	1,3	1,95
Итого полная:		7,75		8,89

Расчёт и конструирование балки.

Определение нагрузки на 1 пог. метр балки.

q = 8,89кПа. х 0,12м. + 0,706 х 6,5кПа. = 5,65 кН/м.

Определение расчетных усилий:

M = q х (Lo)² / 8 = 5,65кН/м х (2,25м)² / 8 = 3,58 кНм.

Q = 0,5q x Lo = 0,5 х 5,65кН/м х 2,25м = 6,36 кН.

8. Расчёт нормального сечения по прочности на изгибающий момент.

h o = h – a = 220мм – 35мм = 185мм.

αm = M / (Rb х b х hо) = 3,58 кНм / (7,65 х 120мм х (185мм)² )=

= 3,58 х 10⁶ Нмм / (7,65 х 120мм х (185мм)²) = 0,114

α R = 0,44 > α m = 0,114

ζ = 0,945

As = M / (Rs x ζ х hо) =

= 3,58 х 10⁶Н*мм / (280мПа х 0,945 х 185 мм) = 73,13 мм²

μ% = As / (b х hо) х 100% =

= 73,13 мм²/ (120мм х 185мм) х 100% = 0,33 % > 0,05 %

Принимаем арматуру: 2 Ø 10АII

9. Расчёт наклонного сечения по прочности на поперечную силу.

а) Проверяем необходимость расчёта.

Qb = φb3 (1 + φf + φn) Rbt x bsb х hsbo

φb3 = 0,6 (п. 3.31 стр. 39 СНиП 2.03.01-84* «Бетонные и ж/б конструкции»)

φf – коэффициент, учитывающий влияние сжатых полок.

φf = 0,75 х 3hs² / bsb х hsbo = 0,75 х 3 х 80² / 120 х 220 = 0,55 > 0,5

Принимаем: φf = 0,5

φn – коэффициент, учитывающий предварительное обжатие бетона.

φn = 0

(1 + φf + φn) = (1 + 0,5 +0) = 1,5

Принимаем: (1 + φf + φn) = 1,5

Qb = φb3 (1 + φf + φn) Rbt x bsb х hsbo = 0,6 х 1,5 х 0,68 х 0,1 х 12 х 22 = 16,16 кН

Qвн. нагр. = 6,36 кН < Qb = 16,16 кН

Вывод: Расчёт на поперечное армирование не требуется, т.к. бетонное сечение может

воспринять поперечную силу.

б) Производим поперечное армирование из конструктивных соображений.

hsbo = 220мм. < 450мм.

150мм. ≥ S1 ≤ hsbo / 2

1 50мм. ≥ S1 ≤ 110мм.

Sw1 = φb4 х Rbt x bsb х hsbo² / Q = 1,5 х 0,68 х 120 х 220² / 10 = 592мм.

Принимаю: S1 = 100мм. < Sw1 = 592мм.

в) Конструирование каркаса железобетонной балки.

г) Проверка прочности по наклонной полосе между наклонными трещинами.

Qвн. нагр. < 0,3 φw1 x φb1 х Rb x bsb х hsbo

φw1 = 1 + 5 х  х μw = 1 + 5 x 74 x 0,009 = 1,33 > 1,3

Принимаю: φw1 = 1,3

 = Es / Eb = 170000мПа / 23000мПа = 7,4

μw = Asw / b x S1 = 1,57 / 12 х 14 = 0,009

φb1 = 1 – β х Rb = 1 – 0,01 х 7,65 = 0,92

Qвн. нагр. < 0,3 х 1,3 х 0,92 х 7,65 х 0,1 х 12 х 21 = 69,17 кН.

Вывод: Размеры поперечного сечения достаточны для восприятия плавных сжимающих

напряжений.

3.Технология строительного производства

5.2. Подсчёт объёмов земляных работ

Планировка строительной площадки со срезкой грунта

F=(A+20)x(B+20)=31,15x36=1121,4 м²

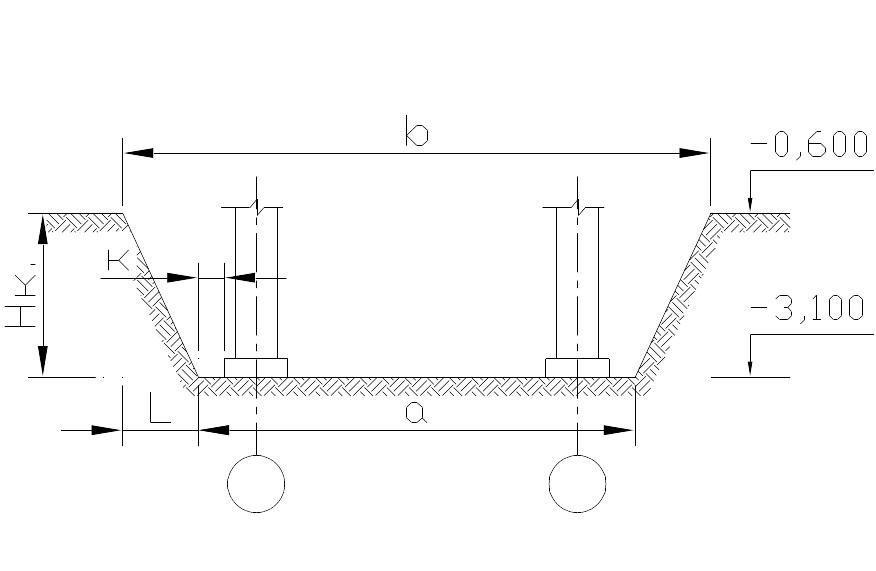

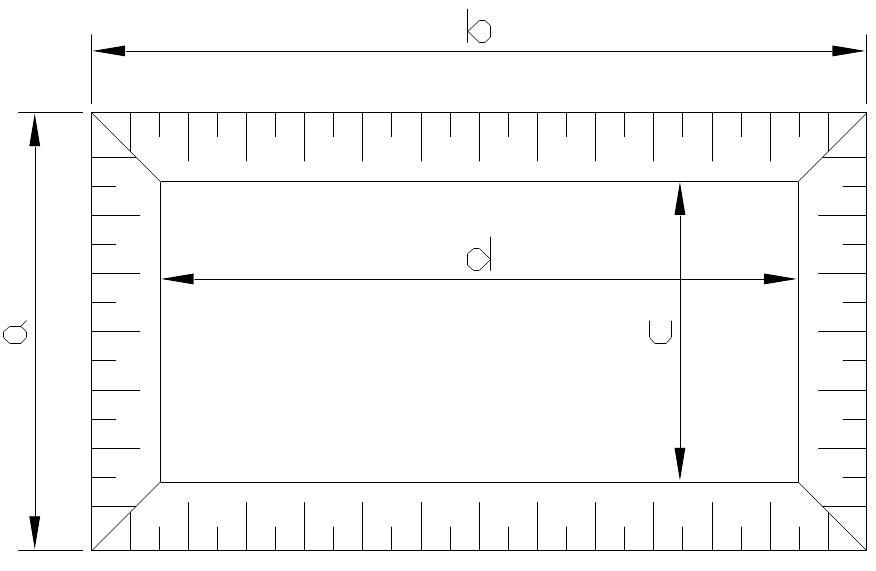

Подсчет объема котлована

Глубина котлована Нк.= -В-(-А)

3,1-0,6=2,5м.

Коэфициент откоса m

0,5

Расстояние к

0,2м.

Длина откоса, L = m x Hк.

L = 0,5х2,5=1,25м.

Нижняя бровка котлована, а

а = 16+(0,2+0,3)х2 = 17м.

Верхняя бровка котлована, b=a+2L

b = 17+2х1,25 = 19,5м.

Нижняя бровка котлована, с

11,15+(0,2+0,3)х2 = 12,15м.

Верхняя бровка котлована, d=c+2L

d = 12,15+2х1,25 = 14,65м.

Площадь нижнего основания, Sн.

12,5х17 = 157,45м²

Площадь верхнего основания, Sв.

19,5х14,65 = 234,86м²

Объем котлована Vк.

157,45х234,86 / 2х2,5 = 490,4м³

Добор грунта вручную

5% от Vк. = 24,5м³

Подсыпка песка вручную

5% от Vк. = 24,5м³

Производим обратную засыпку грунта

Vобр.з.=Vтр.-Vф./Кор=490,4-380,4/1,05=104,76м³

Определяем тромбование грунта

F=Vобр.з./0,5=104,76/0,5=209,5м²

5.4. Ведомость трудоёмкости и затрат машиновремени

п/п

Наименование работ

Ед. изм.

Объём кол-во

ЕНиР

Трудоемкость

Затраты машиноврем.

Состав звена по ЕНиР

Норма ч.час.

Всего ч.час.

ч-дн.

Норма вр. м.час.

Всего м.час.

Машиносмен

Земляные работы

Планирование строй площадки бульдозером

1000 м²

1,1

2-1-5

1,8

0,2

1,8

0,2

Машинист 6р-1

Разработка грунта в котлован экскаватором

100 м³

4,9

2-1-13

4,4

21,6

2,7

4,4

21,6

2,7

Машинист 6р-1

Добор грунта в ручную

1 м³

24,5

2-1-37

0,85

20,8

2,6

Землекоп 3р-1

Устр-во песчаного основан. под фундам.

1 м³

24,5

4-1-47

0,85

20,8

2,6

Землекоп 1р-1

Обратная засыпка пазухов

100 м³

1,05

2-1-58

0,57

0,6

0,07

Машинист 6р-1

Тромбование грунта

100 м²

2,1

2-1-45

44,1

5,5

Землекоп 2р-1

Монтажные работы

Монтаж фундаментных блоков

шт.

357

4-1-1

0,63

224,9

28,1

0,21

9,4

М.6р-1, Мон. 4,3,2р.-1

Монтаж перемычек

1 проём

3-17

0,57

18,2

2,3

Каменьщик 4,3р.-1

Верт. гидроизоляция фунд. битумная

100 м²

1,28

11-35

17,5

22,4

2,8

Изолиров. 3,2р.-1

Гориз. гидроизоляция фунд. битумная

1 м²

30,75

11-34

0,41

12,6

1,6

Изолиров. 3,2р.-1

Кладка наружных и внутренних стен

1 м³

114,4

3-5

4,5

514,8

64,4

Каменьщик 5р.-1, 3р.-2

Установка подмостей

10 м³

11,44

3-20

1,44

16,5

2,1

0,38

4,3

0,5

Плотник 4,2,1р.-1

Подача керамзито бетонных блоков

1000 шт.

2,55

УНиР

0,75

1,9

0,2

0,25

0,6

0,1

разн.

Подача раствора

1 м³

6,5

УНиР

0,63

4,1

0,5

0,21

1,4

0,2

разн.

Установка ступеней

шт.

3-17

0,49

4,4

0,6

Каменьщик 5р.-1, 3р.-2

Монтаж плит перекр. и замонол. стыков

шт.

4-1-7

0,72

29,5

3,7

0,18

0,9

М.6р-1, Мон. 4,2р.-1; 3р.-2

Устр-во крыльца

шт.

6-12

5,6

11,2

1,4

Плотник 5,4,3р.-1

Устр-во лестницы

1 м/п марша

10,5

6-12

1,8

18,9

2,4

Плотник 5,4,3р.-1

Устр-во веранды

1 м²

7,74

6-12

4,7

36,4

4,5

Плотник 5,4,3р.-1

Электросварочные работы

Электр. 5р.-1

Бетонные работы

Укладка арматуры

1 м³

1,34

4-1-44

0,36

0,5

0,1

Арматурщик 4р-1 2р-1

Укладка бетона

1 м³

4-1-49

0,85

1,1

0,1

М. 4р.-1, Б.3,2р.-1,2

Устройство пола

Устр-во цементно песчанной стяжки

100 м²

0,95

19-43

21,94

2,74

Бетонщик 3р.-2; 2р.-1

Устр-во гидроизоляции

100 м²

0,67

11-40

10,5

0,88

Изолиров. 3,2р.-1

п/п

Наименование работ

Ед. изм.

Объём кол-во

ЕНиР

Трудоемкость

Затраты машиноврем.

Состав звена по ЕНиР

Норма ч.час.

Всего ч.час.

ч-дн.

Норма вр. м.час.

Всего м.час.

Машиносмен

Укладка утеплителя

100 м²

1,44

7-14

5,2

7,5

0,9

Изолиров. 3р.-1; 2р.-2

Устр-во пола из керамической плитки

1 м²

38,0

19-19

0,56

21,3

2,7

Плиточник 4,3р.-1

Укладка прокладки 25х100х200

1 м²

26,7

19-2

0,17

4,4

0,6

Плотник 3,2,1р.-1

Покрытие из бетона

100 м²

0,29

19-31

9,6

2,78

0,35

Бетонщик 3р.-2; 2р.-1

Укладка лаг 150х75

100 м²

1,44

19-1

31,6

3,9

Плотник 4,2р.-1

Устр-во деревянного пола

100 м²

1,44

19-3

40,5

58,12

7,26

Плотник 4,2р.-1

Заполнение проёмов

Заполнение оконных проёмов

100 м²

0,25

6-13

13,4

3,4

0,4

Плотник 4,2р.-1

Заполнение дверных проёмов

100 м²

0,34

6-13

6,1

0,8

Плотник 4,2р.-1

Установка оконных коробок

100 м²

0,25

6-13

5,3

0,7

Плотник 4,2р.-1

Установка дверных коробок

100 м²

0,34

6-13

7,8

Плотник 4,2р.-1

Кровельные работы

Устр-во крыши

100 м² ската

2,36

6-9

48,7

114,9

14,4

Плотн. 2р.-2; 5,4,3,1р.-1

Устр-во гидроизоляции

100 м²

2,36

7-13

6,1

14,4

1,8

Изолиров. 3,2р.-1

Покрытие из металлочерепицы

1 м²

235,5

7-5

0,24

57,46

7,2

Кровельщик 3,2р.-1

Устр-во утеплит. чердака из мин. ваты

100 м²

1,2

7-14

5,7

6,8

0,9

Изолиров. 3р.-1; 2р.-2

Устр-во пароизоляции в 1 слой пергамина

100 м²

1,2

7-13

6,7

Изолиров. 3,2р.-1

Подшивка вагонкой

1 м²

120

6-25

0,43

51,6

6,5

Плотник 4р.-1; 2р.-2

Отделочные работы

Подготовка и окраска потолков

100 м²

2,2

8-1-15

57,2

7,2

Маляр 4,3,2р.-1

Облицовка стен глазурованной плиткой

1 м²

49,1

8-1-35

1,2

58,9

7,4

Плиточник 4,3р.-1

Подготовка и окраска стен

100 м²

5,04

8-1-15

25,07

126,4

15,8

Маляр 4,3,2р.-1

Обшивка стен вагонкой

1 м²

31,1

6-25

0,17

5,3

0,7

Плотник 4р.-1; 2р.-2

Оштукатуривание внутр. улучшенное

100 м²

5,5

8-1-2

118

653,2

81,6

Штукатур 4,3,2р.-1

Оштукатуривание венш. высококачест.

100 м²

3,2

8-1-2

175,9

566,4

70,8

Штукатур 5,4,3,2р.-1

Облицовка цоколя камнем

1 м²

31,2

8-1-40

2,2

68,6

8,6

Плиточник 4,3р.-1

Отделка стен деревянными панелями

1 м²

17,2

6-25

0,7

1,5

Плотник 4р.-1; 2р.-2

Подшивка потолка гибсокартоном

1 м²

66,5

6-25

0,7

46,6

5,8

Плотник 4р.-1; 2р.-2

№ п/п		Наименование работ	Ед. изм.	Объём	ЕНиР	Трудоёмкость			Состав звена по ЕНиР
№ п/п		Наименование работ	Ед. изм.	Объём	ЕНиР	Норма врем. ч.час.	Всего ч.час.	Ч. дн.	Состав звена по ЕНиР
1		2	3	4	5	6	7	8	9
Отделочные работы
1		Оштукатуривание стен по камен. кладке (улучш.)	100 м²	Итого за объем		117,9	648,5	81,1	Штукатур 4,3,2р.-1
1.1		Подготовка поверхностей		5,5	8-1-1	31,5	173,3	21,7	Штукатур 2р.-1
1.2		Провешивание поверхностей		5,5	8-1-2	12	66	8,3	Штукатур 4,3р.-1
1.3		Нанесение обрызга		5,5		10,5	57,8	7,2
1.4		Нанесение грунта с разравниванием		5,5		26,5	145,8	18,2
1.5		Накрывочный слой		5,5		12,5	68,8	8,6
1.6		Затирка поверхн. с разделкой углов		5,5		21	115,5	14,4
1.7		Отделка откосов и заглушин (берется 10% от всего объёма)		5,5		3,9	21,5	2,7	Штукатур 4,2р.-1
2		Оштукатуривание стен по камен. кладке (выскач.)	100 м²	Итого за объем		175,9	562,9	70,4	Штукатур 5,4,3,2р.-1
2.1		Подготовка поверхностей		3,2	8-1-1	31,5	100,8	12,6	Штукатур 2р.-1
2.2		Провешивание поверхностей, уст-ка маяков		3,2	8-1-2	12	38,4	4,8	Штукатур 4,3р.-1
2.3		Нанесение обрызга		3,2		12	38,4	4,8	Штукатур 5,3р.-1
2.4		Нанесение грунта с разравниванием		3,2		37	118,4	14,8
2.5		Нанесение грунта с разравниванием (второй слой)		3,2		37	118,4	14,8
2.6		Накрывочный слой		3,2		14,5	46,4	5,8
2.7		Затирка поверхн. с разделкой углов		3,2		28	89,6	11,2
2.8		Отделка откосов и заглушин (берется 10% от всего объёма)		3,2		3,9	12,5	1,6	Штукатур 4,2р.-1
3		Облицовка стен глазуров. плиткой 150х150, 3мм. шов. на полимер-цемент. мастике	1 м²	49,1	8-1-36	1,2	58,9	7,4	Плиточник 4,3р.-1
4		Окраска стен водными составами (улучш.)	100 м²	Итого за объем	8-1-15	25,07	126,4	15,8	Маляр 4,3,2р.-1
4.1		Очистка поверхностей		5,04		0,31	1,6	0,2
4.2		Грунтование (водоэмульс. составом, валиком)		5,04		4,5	22,7	2,8
4.3		Заполнение раковин и трещин		5,04		0,32	1,6	0,2
4.4		Очистка и обеспыливание		5,04		2,60	13,1	1,6
4.5		Частичное подмазывание неровностей		5,04		2,4	12,1	1,5
4.6		Шлифование подмазанных мест		5,04		0,72	3,6	0,5
4.7		Первое грунтование		5,04		2,6	13,1	1,6
4.8		Частичное подмазывание неровностей		5,04		2,4	12,1	1,5
4.9		Шлифование подмазанных мест		5,04		0,72	3,6	0,5
4.10		Второе грунтование		5,04		2,6	13,1	1,6
4.11		Окрашивание (водоэмульс. составом, валиком)		5,04		5,9	29,7	3,7
5		Обшивка стен вагонкой	1 м²	31,1	6-25	0,17	5,3	0,7	Плотник 4р.-1, 2р.-2
6		Отделка стен деревянными панелями	1 м²	17,2	6-25	0,7	12,0	1,5	Плотник 4р.-1, 2р.-2

№ п/п		Наименование работ	Ед. изм.	Объём	ЕНиР	Трудоёмкость			Состав звена по ЕНиР
№ п/п		Наименование работ	Ед. изм.	Объём	ЕНиР	Норма врем. ч.час.	Всего ч.час.	Ч. дн.	Состав звена по ЕНиР
1		2	3	4	5	6	7	8	9
7		Окраска потолков водными составами (улучш.)	100 м²	Итого за объем	8-1-15	26,01	57,2	7,2	Маляр 4,3,2р.-1
7.1		Очистка поверхностей		2,2		0,38	0,8	0,1
7.2		Грунтование (водоэмульс. составом, валиком)		2,2		5,5	12,1	1,5
7.3		Заполнение раковин и трещин		2,2		0,39	0,9	0,1
7.4		Очистка и обеспыливание		2,2		0,38	0,8	0,1
7.5		Частичное подмазывание неровностей		2,2		2,9	6,4	0,8
7.6		Шлифование подмазанных мест		2,2		0,88	1,9	0,2
7.7		Первое грунтование		2,2		2,3	5,1	0,6
7.8		Частичное подмазывание неровностей		2,2		2,9	6,4	0,8
7.9		Шлифование подмазанных мест		2,2		0,88	1,9	0,2
7.10		Второе грунтование		2,2		2,3	5,1	0,6
7.11		Окрашивание (водоэмульс. составом, валиком)		2,2		7,2	15,8	2,0
8		Подшивка потолков вагонкой	1 м²	120	6-25	0,43	51,6	6,5	Плотник 4р.-1, 2р.-2
9		Подшивка потолка гибсокартоном (мансарда)	1 м²	66,5	6-25	0,7	46,6	5,8	Плотник 4р.-1, 2р.-2
10		Облицовка стен фасадными плитками	1 м²	31,2	8-1-40	2,2	68,6	8,6	Плиточник 4,3р.-1
Устройство полов
11	Устройство деревянных полов			Итого за объем		76,4	122,38	15,3
11.1	Укладка лаг из брусков, раст-ние между осями лаг 80см.		100 м²	1,435	19-1	22	31,6	3,9	Плотник 4,2р.-1
11.2	Устр-во теплоизоляции, плиты минвата толщиной < 60мм.			1,435	7-14	5,2	7,5	0,9	Изолиров. 4р.-1, 2р.-2
11.3	Устр-во чистых досчатых полов по уложенным лагам			1,435	19-3	40,5	58,1	7,3	Плотник 4,2р.-1
11.4	Уст-ка поливинилхлоридных плинтусов		100 м	2,9	19-47	8,7	25,2	3,2	Облицов. с.м. 3р.-1
12	Устройство полов из керамических плиток 200х200			Итого за объем		135	60,3	7,54
12.1	Устр-во цем. песч. стяжки вручную по бетонному основ.		100 м²	0,38	19-43	23	8,7	1,1	Бетонщик 3р.-2, 2р.-1
12.2	Устр-во оклееч. гидроизоляции рулон. матер. вручную			0,38	11-40	10,5	4	0,5	Гидроизолир. 4,3,2р.-1
12.3	Устр-во цем. песч. стяжки вручную по бетонному основ.			0,38	19-43	23	8,7	1,1	Бетонщик 3р.-2, 2р.-1
12.4	Устр-во полов из керамических плиток 200х200			0,38	19-19	56	21,3	2,7	Плиточник 4,3р.-1
12.5	Устр-во плинтусов из керамических плиток		100 м	0,78	19-49	22,5	17,6	2,2	Плиточник 4р.-1
13	Устройство бетонных полов			Итого за объем		54,6	15,7	1,96
13.1	Устр-во бетонного подстил. сл., толщ.<100мм. вручную		100 м²	0,287	19-38	11,5	3,3	0,4	Бетонщик 3,2р.-1
13.2	Устр-во оклееч. гидроизоляции рулон. матер. вручную		100 м²	0,287	11-40	10,5	3,0	0,4	Гидроизолир. 4,3,2р.-1
13.3	Устр-во цем. песч. стяжки вручную		100 м²	0,287	19-43	23	6,6	0,8	Бетонщик 3р.-2, 2р.-1
13.4	Устр-во бетонных полов с затиркой поверхн. машиной		100 м²	0,287	19-31	9,6	2,8	0,3	Бетонщик 4,2р.-1
13.5	Устр-во цементных плинтусов		100м	0,594	19-48	9,1	5,4	0,7	Бетонщик 4р.-1

ПРОВЕРКА ВЕДОМОСТИ

ΣQ =

395,6

ч-дн.

Неучтённые работы 30% от ΣQ =

119

ч-дн.

ΣQобщ.стр.=ΣQ+30% =

339,3+102=

514,2

ч-дн.

Подготовительные работы = 7-10% от ΣQ

51,4

ч-дн.

Благоустройство территории = 5-7% от ΣQ

ч-дн.

ΣQ с.р. =

139,38

ч-дн.

Электромонтажные раб. = C (0,9) x Vзд. / П (40÷50)

0,9х1574,5/50=

28,3

ч-дн.

Сантехнические работы = C (0,75) x Vзд. / П (40÷60)

0,75х1574,5/50=

23,6

ч-дн.

ΣQобщ.стр.+ΣQс.р.=

654

ч-дн.

Непредвиденные работы = 10% от ΣQобщ.стр.+ΣQс.р.

65,36

ч-дн.

Итого ΣQ* =

719

ч-дн.

Проверка ведомости q=ΣQ* /Vзд.

719/1574,5 =

0,46

5.3. Выбор монтажного крана

Схема привязки крана в плане.

Вертикальная привязка крана.

Требуемые параметры: L = 10м., H = 10м., Q = 1,8т.

По данным параметрам подходит автокран: КС-3575А.

График зависимости Q, L, H

5.5. Описание производства работ по технологической карте.

Технологическая карта разработана монтаж фундамента. Фундамент здания ленточный из сборных железобетонных блоков

До начала возведения фундаментов должны быть выполнены работы по устройству дренажа, осушению площадки и вертикальной планировке ее. Одновременно с подготовкой территории произвести работы по прокладке внутриквартальных подземных коммуникаций (водопровода, канализации, водостоков, теплоснабжения, кабелей электроснабжения), устройству дорог и строительству временных сооружений.

При возведении фундаментов надлежит сделать вводы в здание всех подземных коммуникаций.

Для отвода от фундаментов поверхностных вод вокруг здания устроить отмостку по слою глины толщиной 15 см в виде асфальтобетонного тротуара. Ширина отмостки должна быть 100 см, уклон от здания – 10%.

Выше фундамента, в цоколе, на высоте 60 см от отмостки , сделать горизонтальную гидроизоляцию для зашиты стен здания от капиллярной влаги. Гидроизоляцию выполнить из двух слоев рулонных материалов (гидроизол), склеенных горячей мастикой.

По окончании земляных работ подготовить основание под фундамент, затем с помощью отвеса перенести ось здания на дно котлована и закрепить ее положение колышками. После этого наметить линию, параллельную оси и соответствующую боковым граням фундаментных блоков, и разметить положение каждого из них (в местах расположения шва ставить шпильки). Когда место каждого блока первого ряда определено, уложить угловые и маячные блоки на расстоянии около 20 м. один от другого. После этого уложить промежуточные блоки, строго следя за тем, чтобы нанесенные на блоках риски совпадали с осью здания и чтобы верх всех укладываемых блоков находился в одной горизонтальной плоскости. Уложив первый ряд фундаментных блоков в пределах всего здания, залить вертикальные швы между ними цементным раствором М 100 (с перевязкой швов в каждом ряду не менее 250мм.) и бетонировать призмы для выравнивания верха блоков в месте примыкания поперечного ряда к продольному. Швы заливать в таком порядке: сначала густым раствором замазать швы в боковых гранях блоков, а затем весь шов заполнить раствором и уплотнить его вибратором.

Монолитные вставки между блоками устраивать из бетона В 7,5.

Необходимые для работ раствор и бетон подать на рабочее место автокраном КС–3575А в ящиках емкостью 0,25 – 0,5 м³.

Стеновые блоки первого, второго, третьего ряда подвала монтировать горизонтальными рядами в пределах всего здания в той же последовательности, что и фундаментные, т.е. сначала уложить угловые блоки, затем маячные (через 15 – 20 м.) и после – промежуточные.

Блоки устанавливать на слой раствора, при этом под блок укладывать клинья (по 2 – 3 с каждой стороны), необходимые для выравнивания блоков при выверке. Выравнивать блоки за счет частичного или полного вытаскивания клиньев. Выравнивать блок, поднимая его краном не разрешается, так как в этом случае шов может оказаться не заполненным раствором.

В указанном порядке монтировать стеновые блоки подвалов до перекрытия. По мере монтажа вертикальные швы заполнять раствором так же, как и при монтаже фундаментных блоков.

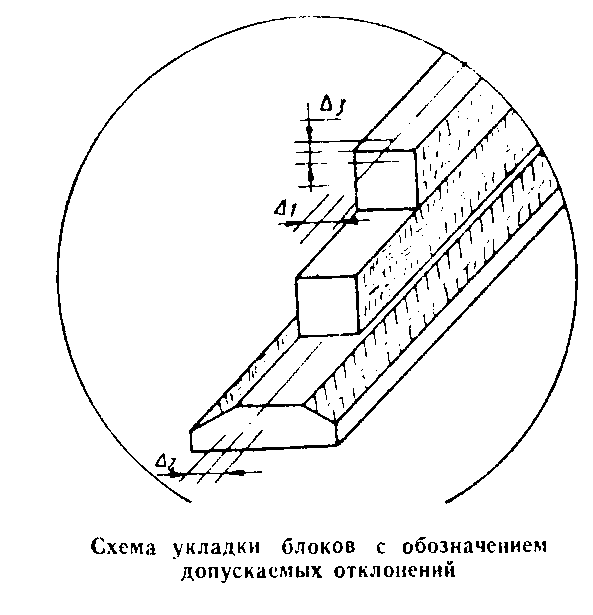

Допуски и отклонения при укладке фундаментных блоков в соответствии со СНиП:

Смещение относительно разбивочных осей фундаментных блоков верхнего ряда (Δ1): ±10мм.

Смещение относительно разбивочных осей фундаментных блоков нижнего ряда (Δ2): ±20мм.

Отклонение фактических отметок верхних опорных поверхностей от проектных при непосредственном опирании вышележащей конструкции (Δ3): ±5–10мм.

<<< < Предыдущая 1 2 3 4 56 / 106 7 8 9 10 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
27.10.2018842.45 Кб55Ответы на оставшиеся билеты!!!!!!.docx
#
17.05.2015215.75 Кб98ответы.docx
#
07.12.201823.31 Кб30Оттепель 1953-1964 гг ЕГЭ .docx
#
18.03.201684.14 Кб55Отчет о практике.docx
#
01.05.202575.27 Кб2Офисные информационные технологии.docx
#
01.05.20253.58 Mб2ПЗ.doc
#
01.04.2025116.74 Кб0ПИСЬМО РЕКОМЕНДАЦИЯ по Курс Раб для з.о .doc
#
18.05.201579.51 Кб22ПЛАНЫ СЕМИНАРСКИХ ВЕЧЕРНИКИ.docx
#
30.08.2019312.32 Кб28подсказка.doc
#
23.11.2019103.94 Кб19Понятие социс.doc
#
01.09.2019331.78 Кб9Пособие к ГИМЭ - февраль 2012 года.doc
