Обратный ход первой итерации расчета.

_{В соответствии с условным направлением мощности на участке 1 – 2, вектор напряжения узла 2,}

_{Тогда с учетом того, что можно записать}

_{Продольная составляющая падения напряжения на участке 1 – 2,}

_{Поперечная составляющая падения напряжения на участке 1 – 2,}

_{Уточненный на первой итерации расчета модуль напряжения узла 2,}

_{Уточненный на первой итерации расчета абсолютный угол напряжения узла 2 по отношению к базисному узлу 1}

_{Теперь вектор напряжения узла 2, полученный на первой итерации расчета,}

_{Далее аналогично выполняется расчет вектора напряжения узла 3,}

_{Вектор напряжения в узле 3 находится с взаимным углом по отношению к вектору напряжения узла 2.}

_{Абсолютный угол напряжения узла 3 находится по отношению к напряжению базисного узла 1,}

_{Далее аналогично выполняется расчет вектора напряжения узла 20,}

_{Вектора напряжения узла 30вычисляется по отношению к напряжению узла 3,}

Согласно условиям задачи, нагрузки заданы их статическими характеристиками по напряжению (таблица 4.11), потому после уточнения напряжений необходимо выполнить уточнение потребление мощностей нагрузками при напряжениях на их шинах, полученных в первой итерации расчета.

Активная мощность, потребляемая нагрузками узла 20 при напряжении равном 10,343 кВ

Реактивная мощность, потребляемая нагрузками узла 20 при напряжении равном 10,343 кВ

_{Полная мощность нагрузки узла 20 после выполнения первой итерации расчета}

Активная мощность, потребляемая нагрузками узла 30 при напряжении равном 9,711 кВ

Реактивная мощность, потребляемая нагрузками узла 30 при напряжении равном 9,711 кВ

_{Полная мощность нагрузки узла 30 после выполнения первой итерации расчета}

Для анализа результатов расчета параметров установившегося режима, полученных при выполнении первой итерации, все параметры нанесены на схему замещения сети и приведены на рисунке 4.26.

Проверка точности результатов расчета выполняется по разнице модулей и углов напряжений для всех узлов. Погрешность вычисляется по следующим соотношениям:

Очевидно, что погрешность результатов расчета режима, полученных после выполнения 1 итерации высока. Так погрешность по углу стремится к бесконечности, поэтому необходимо продолжить расчет режима и выполнить вторую итерацию.

Прямой ход второй итерации расчета.

_{Поток мощности в конце участка 3 – 30 на второй итерации расчета примем равным мощности нагрузки узла 30, вычисленной по статическим характеристикам в соответствии с напряжением на ее шинах, полученном в первой итерации расчета,}

_{Потери мощности на участке 3 – 30,}

_{Поток мощности в конце участка 2 – 20 на второй итерации расчета примем равным мощности нагрузки узла 20, вычисленной по статическим характеристикам в соответствии с напряжением на ее шинах, полученном в первой итерации расчета,}

_{Потери мощности на участке 2 – 20,}

Обратный ход второй итерации расчета.

_{В соответствии с условным направлением мощности на участке 1 – 2, вектор напряжения узла 2,}

_{Тогда с учетом того, что можно записать}

_{Далее аналогично выполняется расчет вектора напряжения узла 3,}

_{Далее аналогично выполняется расчет вектора напряжения узла 20,}

Уточнение потребление мощностей нагрузками при напряжениях на их шинах, полученных после выполнения второй итерации расчета.

Активная мощность

Реактивная мощность

_{Полная мощность нагрузки узла 20 после выполнения первой итерации расчета}

Аналогично для узла 30:

_{Полная мощность нагрузки узла 30 после выполнения второй итерации расчета}

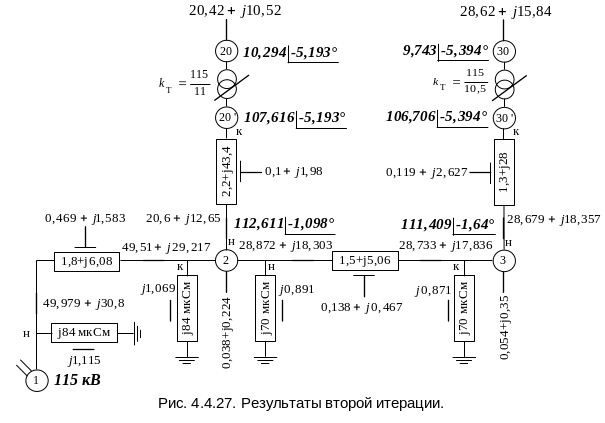

Для анализа результатов расчета параметров установившегося режима, полученных при выполнении первой итерации, все параметры нанесены на схему замещения сети и приведены на рисунке 4.27.

Проверка точности результатов расчета по модулям и углам напряжений выполнена по соотношениям:

Погрешности расчета после второй итерации приведены в таблице 4.12.

_{Таблица 4.12. Погрешности расчета напряжений}

Параметр	Узел 20	Узел 30
	10,343	9,711
	10,294	9,743
Погрешность, %	0,474	0,330
	-5,109	-5,649
	-5,193	-5,394
Погрешность, %	1,644	4,514

Как видно из таблицы 4.12, погрешность результатов расчета режима, полученных после выполнения второй итерации, невелика и итерационный процесс расчета установившегося максимального режима электрической сети с учетом статических характеристик нагрузок можно считать законченным.

Векторные диаграммы напряжений приведены на рисунке 4.28.

Токи на всех участках сети можно рассчитывать по параметрам начала или конца участков.

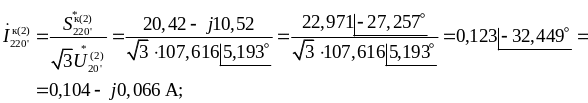

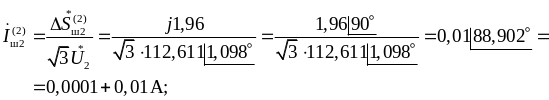

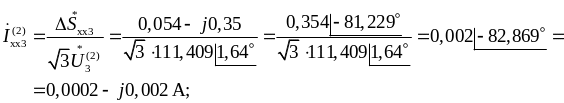

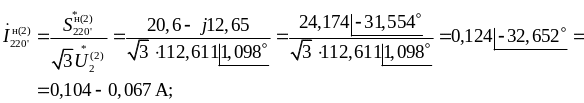

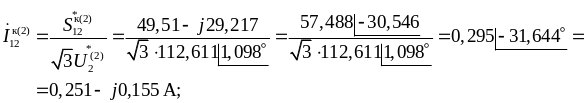

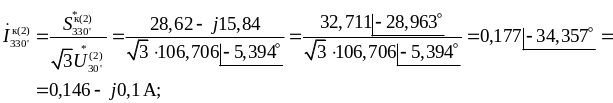

Токи в продольных участках сети и токи шунтов узлов:
