Перевірки:
Визначимо середній тиск під підошвою фундаменту:
Отже,
(kПа)
(kПа
-
Умова
виповнюється
Визначимо крайові тиски:
Отже,
(kПа)<771,41*1.2=935,69
(кПа)<771,41*1.5=1157,2
kПа)

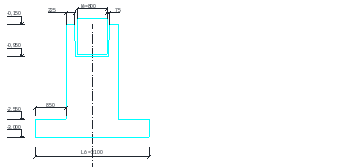

Конструювання фундаменту з підвищеною стаканною частиною з підколонником.
Фундамент виготовляють з бетону класу В15 (розрахунковий опір бетону ).
Для висоти ступені , ширина ступені – 550мм.
(м)
Фундамент виготовляють з бетону класу В15 (розрахунковий опір бетону ).
Для висоти ступені , ширина ступені – 850мм.
Алгоритм розрахунку осідання фундаменту
Розраховуємо середній тиск під підошвою фундаменту :
(kПа)
Визначаємо природний тиск під підошвою фундаменту:
=52,92(kПа)
(kПа)
Розбиваємо товщу ґрунту під підошвою фундаменту на елементарні шари:
(м)
Визначаємо коефіцієнт глибини :
Визначаємо коефіцієнт розсіювання напружень на межі кожного елементарного шару, який залежить від коефіцієнта глибині та відношення фундаментів
.Визначаємо додаткові напруження на межі кожного елементарного шару за формулою:
Будуємо епюру розподілення додаткових напружень в масиві ґрунту за розрахованими у пункті 7 значенням додаткових напружень.
Для визначення нижньої межі стискуваної товщі ґрунту розраховуємо напруження від власної ваги ґрунту на межі кожного елементарного шару:
Будуємо епюру розподілення напружень від власної ваги ґрунту для межі кожного елементарного шару.
Визначаємо нижню межу стискуваної товщі ґрунту, користуючись співвідношенням :
Визначаємо осідання основи у межах стискуваної товщі за формулою
)
Для зручності ведення розрахунків зводимо всі величини в 1 таблицю.
|
|
z |
|
|
|
|
кПа |
|
0 |
0,46 |
0,46 |
1 |
52,92 |
708,34 |
- |
- |
- |
0,4 |
0,46 |
0,92 |
0,9702 |
60,648 |
687,2315 |
697,7857 |
30000 |
0,010699 |
0,8 |
0,46 |
1,38 |
0,8408 |
68,376 |
595,5723 |
641,4019 |
30000 |
0,009835 |
1,2 |
0,46 |
1,46 |
0,6706 |
76,104 |
475,0128 |
535,2925 |
30000 |
0,008208 |
1,6 |
0,46 |
1,92 |
0,51955 |
83,832 |
368,018 |
421,5154 |
30000 |
0,006463 |
2,0 |
0,46 |
2,38 |
0,4023 |
91,56 |
284,9652 |
326,4916 |
14350 |
0,010466 |
2,4 |
0,46 |
2,46 |
0,3148 |
99,288 |
222,9854 |
253,9753 |
14350 |
0,008141 |
2,8 |
0,46 |
2,92 |
0,25115 |
107,016 |
177,8996 |
200,4425 |
14350 |
0,006425 |
3,2 |
0,46 |
3,38 |
0,2025 |
114,744 |
143,4389 |
160,6692 |
14350 |
0,00515 |
4,0 |
0,46 |
3,46 |
0,1667 |
122,472 |
118,0803 |
130,7596 |
14350 |
0,004192 |
4,4 |
0,46 |
3,92 |
0,13945 |
130,2 |
98,77801 |
108,4291 |
14350 |
0,003476 |
4,8 |
0,46 |
4,38 |
0,1182 |
137,928 |
83,72579 |
91,2519 |
14350 |
0,002925 |
5,2 |
0,46 |
4,46 |
0,1008 |
145,656 |
71,40067 |
77,56323 |
14350 |
0,002486 |
5,6 |
0,46 |
4,92 |
0,0874 |
153,384 |
61,90892 |
66,65479 |
14350 |
0,002137 |
6,0 |
0,46 |
5,38 |
0,07585 |
161,112 |
53,72759 |
57,81825 |
14350 |
0,001853 |
6,4 |
0,46 |
5,46 |
0,06715 |
168,84 |
47,56503 |
50,64631 |
14350 |
0,001624 |
6,8 |
0,46 |
5,92 |
0,0594 |
176,568 |
42,0754 |
44,82021 |
14350 |
0,001437 |
7,2 |
0,46 |
6,38 |
0,05725 |
184,296 |
40,55247 |
41,31393 |
14350 |
0,001324 |
7,6 |
0,46 |
6,46 |
0,04705 |
192,024 |
33,3274 |
36,93993 |
14350 |
0,001184 |
(м)
Умова виконується.
