2.4 Послiдовний двотактний тиристорний інвертор

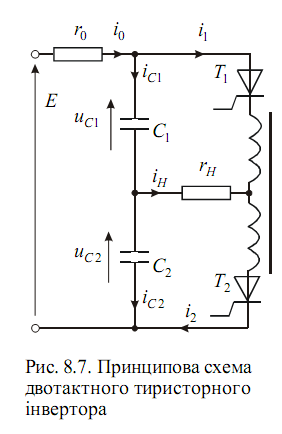

Недолiк розглянутої схеми послiдовного однотактного тиристорного iнвертора полягає в тому, що струм джерела живлення має перервний характер i енергiя джерела поступає лише тодi, коли вiдкритий тиристор T1. Цей недолiк значною мiрою усунений в схемi, яка називається двотактною або з роздiленим конденсатором (рис. 8.7).

Робота цiєї схеми аналогiчна схемi на рис. 8.5 з тiєю рiзницею, що при розрядi конденсатора C2 при вiдкритому тиристорi T2 конденсатор C1 буде заряджатися вiд джерела, створюючи через навантаження струм цього ж напрямку. Заряд цього конденсатора забезпечує неперервнiсть струму, що вiддає джерело.

3.Тиристорні перетворювачі змінного струму в постійний

3.1. Однофазний перетворювач частоти зі схованою ланкою постійного струму

В помножувачах частоти зі схованою ланкою постійного струму одні і ті ж вентилі використовуються як для випрямлення так і для інвертування струму.

На рис. 9.1 наведена схема однофазного помно­жувача частоти, яка по суті зводиться до паралельного інвертора з зустрічно-па­ралельним ввімкненням тиристорів для забезпе­чення роботи тиристорів як у додатний, так і у від'ємний півперіод жив­лячої напруги U₁. Як і в звичайному паралельному інверторі, тут відкривання тиристорів відбувається за рахунок подачі на їх керуючі електроди імпульсів струму, а закривання тиристорів забезпечується комутуючим конденсатором С_к. При додатній живлячій

напрузі працюють тиристори Т₁ і Т₂, а при від'ємній - тиристори Т₃ і Т₄. Частота струму навантаження і₂ визначається частотою проходження комутуючих імпульсів.

9.2. Однофазно-трифазний перетворювач частоти

Для побудови такого перетворювача необхідно гальванічно роз'єднати обмотки трифазного трансформатора. Така схема наведена на рис. 9.2.

Для перетворення випрямленої напруги в змінну можна використати, наприклад, мостовий паралельний тиристорний інвертор [31] в трифазному виконанні. Тут суттєво спрощується алгоритм керування вентилями, а трифазний трансформатор

виконує функцію гальванічної розв'язки і частотного фільтру одночасно. В якості перетворювача змінної напруги в постійну візьмемо однофазний мостовий випрямляч з ємнісним фільтром.
