7.1 Технологічна схема басейна з верхнім переливом

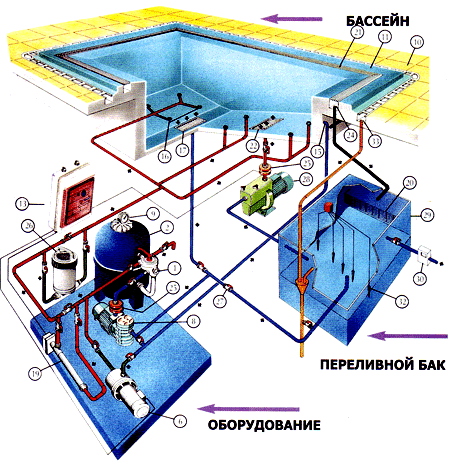

Рисунок 7.1 Технологічна схема басейна з верхнім переливом 1- клапан для обслуговування; 2- пісочний фільтр; 6- Насос для пилососа; 8- насос фільтраційний; 9- манометр; 10- плитка босоножной зони; 11- борт басейну, 13- пульт управління; 15- форсунка для пилососа; 16- поворотні форсунки; 17- донний злив; 19- проточний обігрів; 20- фільтр грубої очистки; 21- переливна решітка; 22- донна форсунка гейзера; 24- переливний канал; 25- зворотний клапан; 26- дозатор хлору; 27- кульовий кран; 28- насос для «гейзера»; 29- переливний бак; 30- автодолив з лічильником витрати води; 32- зонди; 33- каналізаційний злив

Для громадських басейнів технологічна схема з верхнім переливом є обов'язковою вимогою, виходячи з санітарних норм щодо забезпечення ефективної рециркуляції води, рівномірного прогріву та догляду за басейном за допомогою хімічних препаратів.

За цією схемою вода в басейн надходить через донні форсунки, рівномірно розташовані по всій площі дна. Витіснена вода через край басейну, переливні лотки, парканні форсунки по трубах самопливом надходить в переливний баластний бак.

З бака вода насосами забирається в систему очищення, підігріву, хімічної підготовки і повертається назад в басейн.

7.2 Характеристика вводиться основного обладнання

7.2.1 Намивний фільтр НПФ-100

Фільтр НПФ-100, рис. УГС.021.000СБ, являє собою вертикальний циліндричний апарат з еліптичними днищем і кришкою. Між фланцями кришки і корпусу фільтра через прокладки затиснута перегородка з отворами, в яку вставляються 167 фільтруючих елементів (патронів), що представляють собою багатогранні стрижні з навитої на них дротом, яка при навивці деформується з отриманням між витками ямок з шириною 50-90 мкм, що утворюють дренажну підкладку для підтримки допоміжного фільтруючого матеріалу - фільтроперліта (надалі по тексту - ВФМ). Фільтр має вхідний (Ду100) і вихідний (Ду80) патрубки з фланцями.

Намивні патронні фільтри (НПФ) - один з найбільш прогресивних типів фільтрувального обладнання. НПФ призначені для тонкої механічної фільтрації рідких неоднорідних середовищ із вмістом зважених часток до 15 - 20 мг / л. Основні переваги НПФ перед пристроями аналогічного призначення:

1) порівняно малі габарити і маса;

2) високий ступінь очищення від суспензій - 95 - 98% при крупності

затримуваних частинок до 1 мкм;

3) відсутність необхідності застосування хімічних добавок (коагулянтів і т.д.);

4) необмежений термін служби;

5) простота регенерації і промивки;

6) малий обсяг промивних вод - менше 0, 05% від обсягу очищеної рідини;

7) широка область застосування: від очищення харчових продуктів (пива, вина) до доочищення стічних вод (в тому числі і від нафтопродуктів);

8) дешевизна і доступність допоміжного фільтруючого матеріалу (фільтроперліта);

9) всі виділені за фільтроциклу нерозчинні домішки в режимі регенерації віддаляються в компактному і зручному для утилізації вигляді.

Власне намивний патронний фільтр являє собою герметичний апарат з нержавіючої сталі, розділений на дві частини перегородкою, в якій закріплені фільтруючі патрони.

Фільтруючий патрон - це багатогранний перфорований каркас трубчастої форми, на який щільно навита нержавіюча дріт. При навивці дріт деформується за спеціальною технологією таким чином, що на поверхні патрона утворюються щілини шириною 90 мкм.

На початку фільтроциклу проводиться спеціальна технологічна операція (намив) з нанесення на фільтруючий патрон шару допоміжного фільтруючого матеріалу (ВФМ), через який і ведеться надалі фільтрування.

Допоміжний фільтруючий матеріал - фільтроперліт - це легкий порошок білого кольору, отриманий із природної мінеральної сировини і має вузький фракційний склад (5 - 120 мкм). Для проведення операції намиву готується водна (або на основі конкретної фільтрованої середовища) суспензія фільтроперліта певної концентрації. Фільтроперліт має гігієнічний сертифікат і допущений до застосування в контакті з питною водою та іншими харчовими середовищами.

На початку фільтроциклу в ході намиву фільтроперліт наноситься на поверхню фільтруючих елементів рівним шаром у вигляді своєрідного «панчохи» товщиною 2-5 мм, через який і ведеться фільтрування; при цьому якісні показники процесу фільтрування залежать тільки від реологічних властивостей фільтроперліта. Після завершення фільтроциклу відпрацьований фільтроперліт із затриманими домішками за допомогою спеціального технологічного прийому (пневмо-гідравлічного удару) скидається з поверхні патронів і віддаляється в каналізацію разом з заповнює фільтр водою. Послідовність операцій по скиданню відпрацьованого фільтроперліта з наступним заповненням фільтра водою і намивом свіжого ВФМ називається регенерацією намивного фільтра. За часом регенерація займає 15-20 хвилин.

Установка НПФ в загальному випадку включає власне фільтр, бак для приготування суспензії ВФМ, відцентровий насос для намиву (у разі використання декількох фільтрів - один бак і один насос для всього технологічного ланцюжка), трубопроводи обв'язки і запірно-регулюючу арматуру.

Основні технічні характеристики фільтра НПФ-100, рис. УГС.021.000СБ:

- Поверхня фільтрування ... 25 м2;

- Кількість фільтруючих елементів ........ 167 штук;

- Кількість фільтроперліта, необхідний на один намив ... 12 ... 15 кг;

- Розрахунковий тиск ....................................................... 1,0 МПа;

- Максимальна робоча температура ......................... 1000 С.

- Розміри:

1) внутрішній діаметр фільтра .... 1200 мм;

2) максимальна висота від нульової позначки ... 2785 мм;

3) максимальний зовнішній діаметр (по фланцю) .......... 1350 мм;

- Маса металоконструкції фільтра ........................ 2215 кг;

- Маса фільтра в роботі (під наливом) .................... 4570 кг;

- Робочий (заповнюється) обсяг .............................. 2,355 м3;

- Основний конструкційний матеріал .... сталь 12Х18Н10Т.
