2.3 Стан геодезичного забезпечення території

1986-1987 роках Кишинівським відділом Українського державного інституту інженерно-геодезичних вишукувань і зйомок в відповідності з технічним проектом на території Путильського району виконані роботи по розвитку планового висотного геодезичного забезпечення. Види і об’єми виконаних робіт приведені в таблиці 2.1

Таблиця 2.1

Об’єм виконаних робіт

№ п/п	Види проложених мереж	Обсяг роботи
		Кількість знаків	Загальна довжина ходів
1.	Полігонометрія І розряду	812	21,8
2.	Нівелювання IV класу	756	26,1

Щільність пунктів геодезичного обґрунтування доведено до 8 пунктів на 1кв.км забудованої і перспективної території і 6 пунктів на 1 км.кв не забудованої території.

Крім того полігонометричний хід включений, як фізичний знак, 1 пункт закладки попередніх років.

Точність планового обґрунтування характеризується наступними даними:

Таблиця 2.3

№п/п	Вид мережі	СКП виміряного кута отриманого від урівноваження	Абсолютна похибка в мм мін.-макс.	Відносна похибка мін.-макс.
1	Полігонометрія І розряду	6,2”	5-384	1: 119331- 1:16906

Обчислення координат пунктів полігонометрії проведено в місцевій системі.

Для забезпечення території селища висотним обґрунтуванням прокладені ходи нівелювання IV класу. Нівелювання проведено по пунктах полігонометрії і стінним реперам. Середня квадратична похибка на 1 км ходу складає + 7.4 мм.

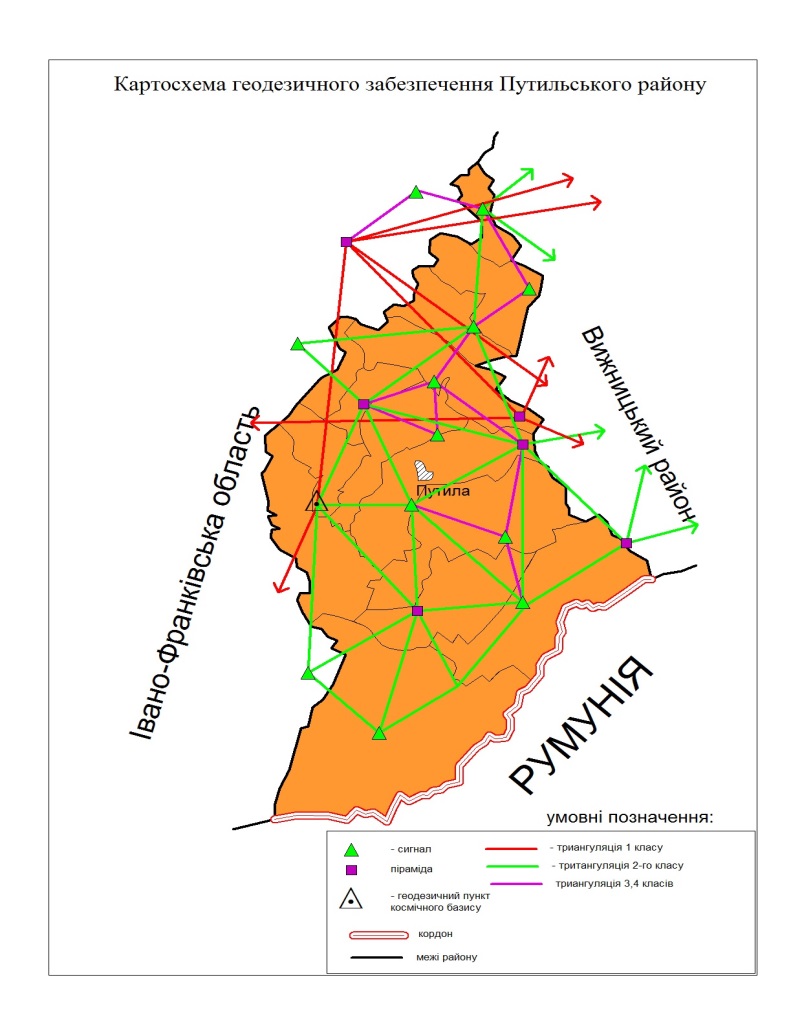

Геодезичне забезпечення території Путильського району відображено на рис.2.3. Більш детальніше можна ознайомитись в Додатку Б

Рис.2.3 Картосхема геодезичного забезпечення Путильського району

Опрацювавши технічні матеріали з топографо-геодезичних робіт Путильського району, було встановлено, що побудована мережа складалася з 812 пунктів. Внаслідок впливу природних, господарських та антропогенних факторів їх кількість дійсно зменшилась. Відсоток знищених пунктів подано у таблиці 2.3.3.

Таблиця 2.3.3

Результати обстеження пунктів полігонометрії 1 і 2 розрядів

Путильського району

Вид мережі	Загальна кількість пунктів	Кількість знищених пунктів	Відсоток знищених пунктів (%)
Полігонометрія 1-го розряду 2-го розряду	812	365	45

Отже, відсоток знищених геодезичних пунктів становить 45 %. Дана кількість знищених пунктів є досить великою. Це свідчить про незадовільний стан геодезичного забезпечення території Путильського району.

Висновки до розділу 2

Отже, головною ціллю геодезичних робіт є створення геодезичної основи для здійснення великомасштабних топографічних зйомок, кадастрових знімань, забезпечення інженерно-геодезичних робіт при вишукуваннях, будівництві та інших інженерних роботах. Топографо-геодезичні роботи необхідні для розробки генерального плану міста, проектів детального планування і забудови, а також вирішення окремих завдань народногосподарського значення.

Виконання геодезичних робіт на території Путильського району, здійснювалось 1986-1987 роках Кишинівським відділом Українського державного інституту інженерно-геодезичних вишукувань і зйомок . Ними було виконано побудову мережі тріангуляції, знесення координат центрів пунктів тріангуляції на землю, була розвинута мережа полігонометрії 1-го, 2-го і 3-го розрядів, а також побудована мережа нівелювання ІІІ і IV класу.

Таким чином, в Путильському району, багато геодезичних знаків втрачено. На даний час постало питання у відновленні розрядних геодезичних мереж на території Путильському району.
