2.2 Стан топографічного забезпечення території

Топографічне знімання ‒ комплекс робіт, що виконується для отримання оригіналу топографічної карти або плану та топографічної інформації в іншій формі.

На перехідний період (до введення референцної системи координат України) для обчислення координат пунктів Державної геодезичної мережі (ДГМ) залишається референцна система координат 1942 року (СК-42). Висоти точок під час складання топографічних карт та планів визначають у Балтійській системі висот 1977 року й відраховуються від нуля Кронш­тадтського футштока. До великомасштабного топографічного знімання належать знімання у масштабах 1:10000, 1:5000, 1:2000, 1:1000, 1:500. Топографічні плани можуть бути подані у графічному вигляді і у вигляді цифрової моделі місцевості (ЦММ) або цифрових моделей рельєфу (ЦМР). Топографічні плани масштабів 1:5000-1:500 створюються методом топознімання і картоскладанням за матеріалами більшого масштабу. Зніманню підлягають усі об'єкти й контури місцевості та рельєфу. Наприклад, на планах масштабів 1:5000, 1:2000, 1:1000, 1:500 зображуються: пункти тріангуляції, полігонометрії, трилатерації, репери нівелювання, пункти робочої та знімальні основи, що закріплені на місцевості. Ці об'єкти наносяться на плани за своїми координатами. Топографічні плани масштабу 1:2000 використовуються для створення генеральних планів малих міст, селищ міського типу та сільських населених пунктів, проектів детального планування забудови міських промислових районів, проектів осушення та зрошення, проектів залізниць та автодоріг тощо. Плани масштабу 1:1000 використовуються переважно для складання тех­нічних проектів і робочих рисунків малоповерхової, а плани масштабу 1:500 ‒ для багатоповерхової забудови. Тому під час вибору масштабу знімання виходять із призначення плану чи карти [10].

Створення топографічних карт території Путильського району розпочалось після завершення побудови опорної геодезичної мережі, що відповідала вимогам як нормативних документів, так і господарства і оборони. В післявоєнний період на територію району, а зокрема і смт Путилі, було створено майже весь масштабний ряд топографічних карт в рівнокутній поперечно-циліндричній проекції Гаусса.

Чернівецька область покривається аркушами топографічних карт масштабу 1:1 000 000, 1:500 000, 1:200 000, 1:100 000, 1:50 000, 1:25 000, 1:10 000. Тому розглянемо детальніше покриття аркушами топографічних карт відповідних масштабів.

Територія Путильського району відображена на аркушах топографічної карти масштабу 1:1 000 000 – М‒35, а також частково – L – 35, яка складена у 1982 році.

На топографічних картах масштабу 1:100 000 територія району відображена на двох аркушах: М‒35‒135, L – 35 – 3.

На територію Путильського району припадає три аркуші топографічної карти масштабу 1:50 000: М‒35‒135‒А, М‒35‒135‒В, а також на аркуш L – 35 – 3 – A. Відповідні аркуші топографічних карт складені у 1987 р.

Щодо топографічної карти масштабу 1:25 000, то на територію Путильського району припадає 12 аркушів. Основним аркушем, на якому зображена дана територія, являється М‒35‒135‒А‒г, М‒35‒135‒В – а, М‒35‒135‒В – б, М‒35‒135‒В – в, М‒35‒135‒В – г, L – 35 – 3 – A – а, L – 35 – 3 – A – б, L – 35 – 3 – A – в, L – 35 – 3 – A – г . До числа аркушів топографічних карт, на які частково припадає територія даного району, належать: М‒35‒135‒А – б, М‒35‒135‒А – в.

Територія відповідного району показана на 66 аркушах топографічної карти масштабу 1:10 000. До основних аркушів належать: М‒35‒135‒А‒г – 1, М‒35‒135‒А‒г – 3, М‒35‒135‒А‒г – 4, М‒35‒135‒В – а – 1, М‒35‒135‒В – а – 2, М‒35‒135‒В – а – 3, М‒35‒135‒В – а – 4, М‒35‒135‒В – б – 1, М‒35‒135‒В – б – 2, М‒35‒135‒В – б – 3, М‒35‒135‒В – б – 4, М‒35‒135‒В – в – 1, М‒35‒135‒В – в – 2, М‒35‒135‒В – в – 3, М‒35‒135‒В – в – 4, М‒35‒135‒В – г – 1, М‒35‒135‒В – г – 2, М‒35‒135‒В – г – 3, М‒35‒135‒В – г – 4, L – 35 – 3 – A – а – 1, L – 35 – 3 – A – а – 2, L – 35 – 3 – A – а – 4, L – 35 – 3 – A – б – 1, L – 35 – 3 – A – б – 2, L – 35 – 3 – A – б – 3, L – 35 – 3 – A – б – 4, L – 35 – 3 – A – в – 1, L – 35 – 3 – A – в – 2, L – 35 – 3 – A – в – 3, L – 35 – 3 – A – в – 4, L – 35 – 3 – A – г – 1, L – 35 – 3 – A – г – 2, L – 35 – 3 – A – г – 3, L – 35 – 3 – A – г – 4. До топографічних карт, на які частково припадає територія Путильському району, належать:, М‒35‒135‒А – б – 4, М‒35‒135‒А – в – 2, М‒35‒135‒А – в – 4.

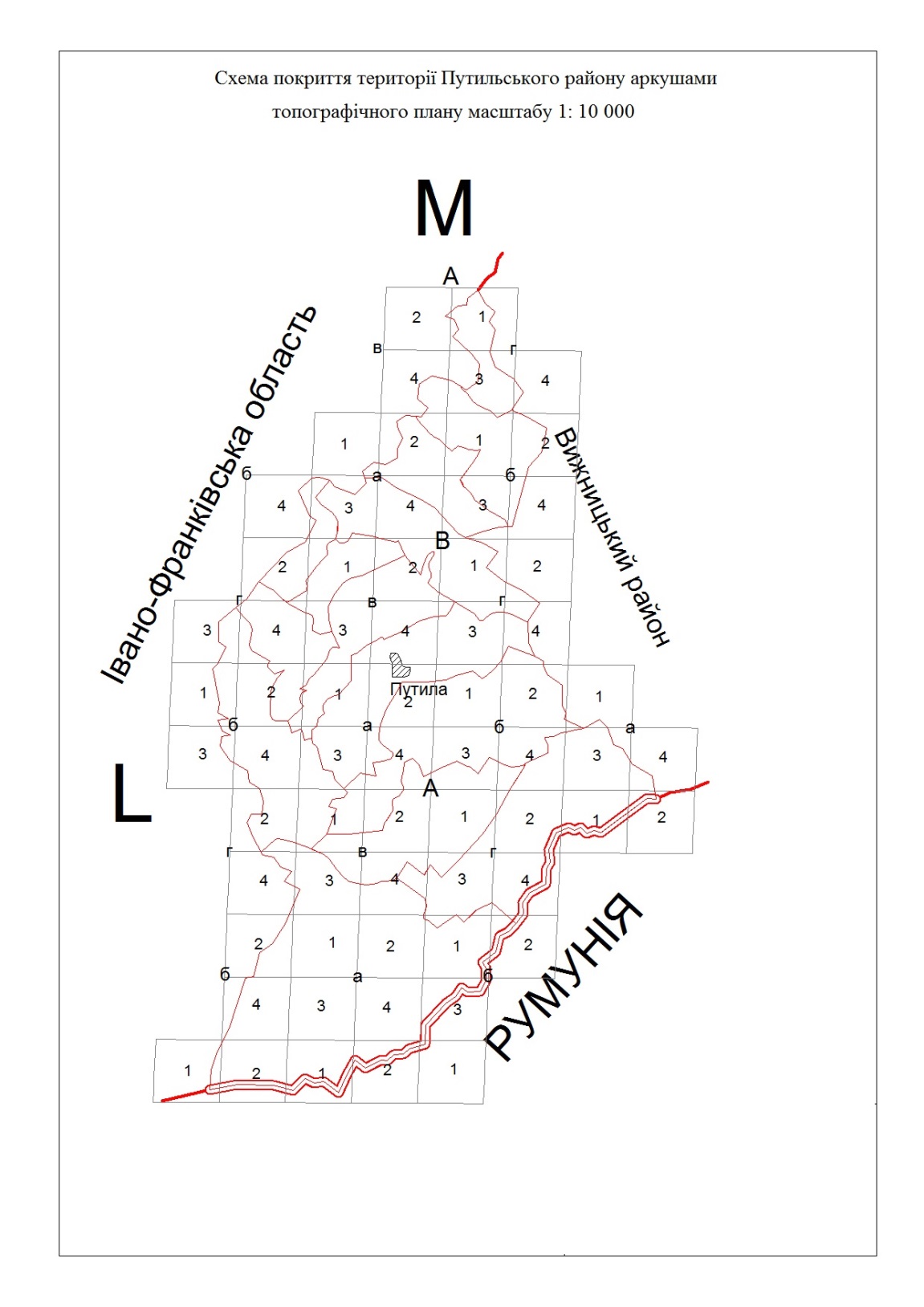

Схема покриття території Путильського району аркушами топографічних карт масштабу 1: 10 000 відображені в (рис.2.2.)

Рис. 2.2. Схема покриття території Путильського району аркушами топографічних карт масштабу 1:10 000

Таким чином, на територію Путильського району припадають аркуші топографічних карт і планів майже всього масштабного ряду. Як відомо, топографічні карти створювались в системі координат 1942 року, але разом з тим на території даного району застосовувалась також місцева система координат. Це створює певні незручності у роботі з даними картами і планами, тому що їхня номенклатура різниться.
