Расчёт потерь холостого хода
Для плоской трёхфазной магнитной системы, собранной из пластин холоднокатанной анизотропной стали, с прессовкой стержней расклиниванием с внутренней обмоткой (ОНН), а ярм – ярмовыми балками, и имеющей четыре угла на крайних и два на средних стержнях, потери холостого хода, Вт,
(1.93)
где

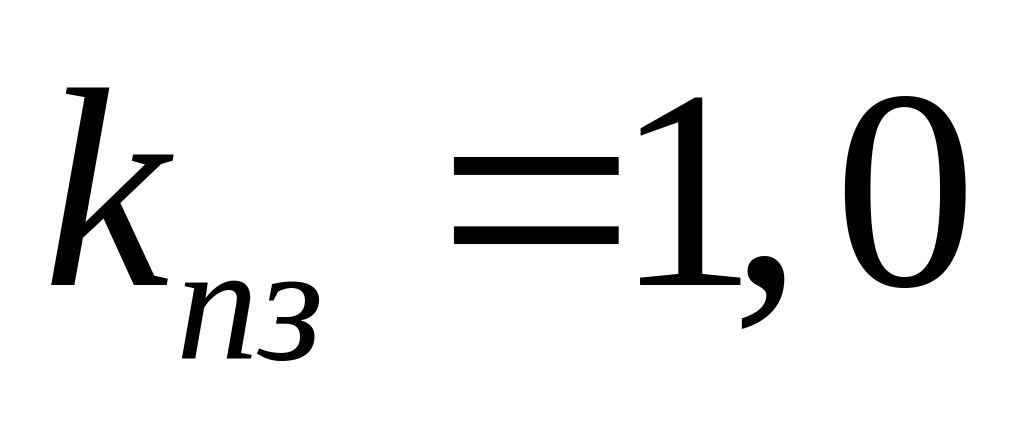

kпр – коэффициент,
учитывающий резку пластин,
;
kпз – коэффициент,
учитывающий снятие заусенцев,
;
kпу – коэффициент,
учитывающий сочетание косых и прямых
стыков (косые стыки в четырёх углах,
прямые – в двух углах),
;
kпя – коэффициент
увеличения потерь, зависящий от формы
сечения ярма,
;
kпп – коэффициент,

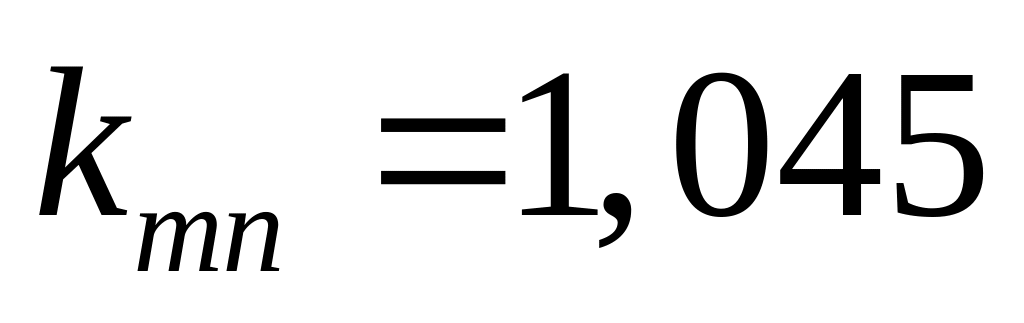

учитывающий прессовку магнитной системы,
;
kпш – коэффициент, учитывающий перешихтовку магнитной системы, при мощности трансформатора до 250 кВА равен 1,01.
Для определения удельных потерь необходимо уточнить значения индукции стержня Вс и ярма Вя, Тл,

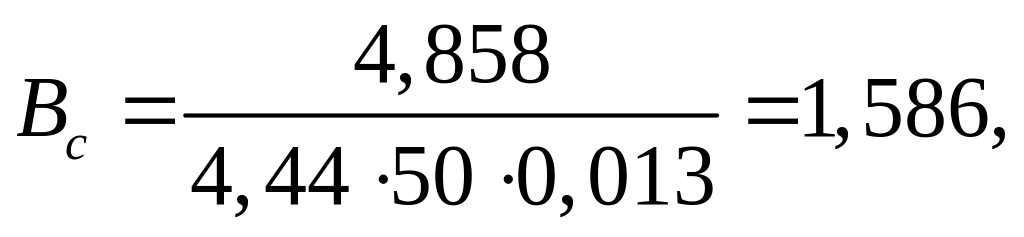

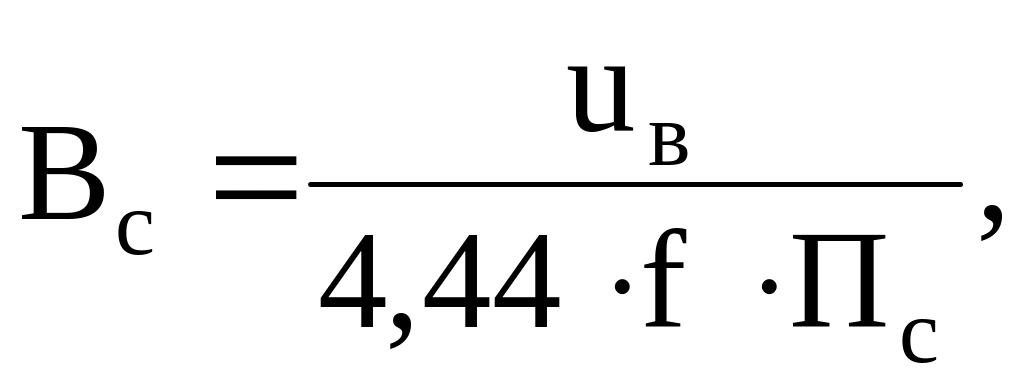

(1.94)

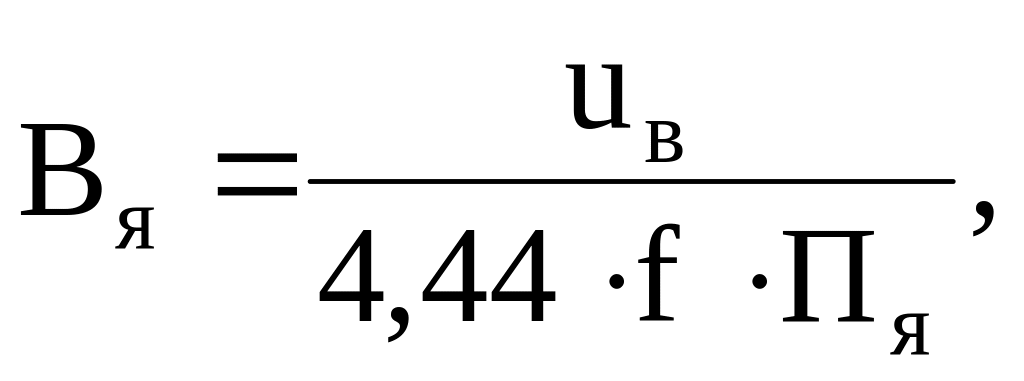

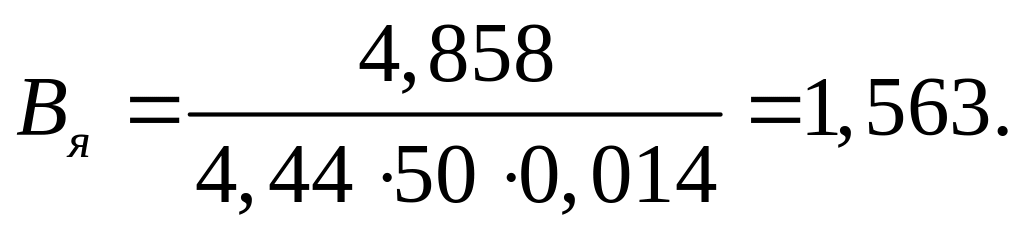

(1.95)
Индукция на косом стыке, Тл,
(1.96)
Площадь сечения стержня на косом стыке, м2,
(1.97)
Удельные потери в стали р и в зоне шихтования стыка рз для рассчитанных значений индукции:
Вс=1,59 Тл, рс=1,130 Вт/кг, рзс=645 Вт/м2;
Вя=1,56 Тл, ря=1,074 Вт/кг, рзс=615 Вт/м2;
Вкос=1,12 Тл, рзкос=265 Вт/м2.
Число немагнитных зазоров (стыков) nз зависит от вида шихтовки магнитной системы. Согласно рисунка 5 nзкос=4, nзпр=3, следовательно,

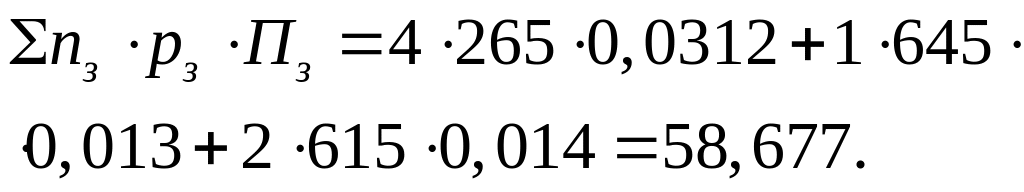

(1.98)

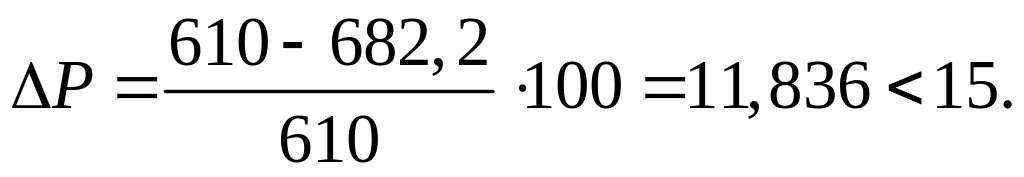

Погрешность, %,
Расчёт тока холостого хода
Полные удельные намагничивающие мощности q для рассчитанных значений индукции:
Вс=1,59 Тл, qс=1,449 ВА/кг, qзс=18000 ВА/м2;
Вя=1,56 Тл, qя=1,383 ВА/кг, qзя=16800 ВА/м2;
Вкос=1,12 Тл, qзкос=3900 ВА/м2.
Активная составляющая тока холостого хода, %,

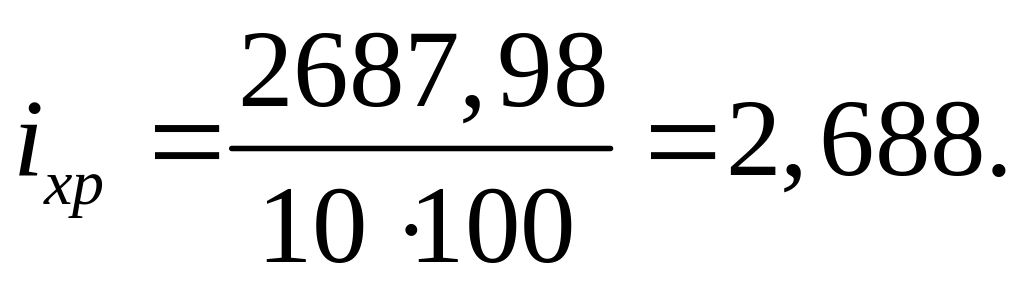

(1.99)
где Pх– Вт, Qх– кВА;
Реактивная составляющая тока холостого хода, %,
(1.100)
Полный фазный ток холостого хода, %,

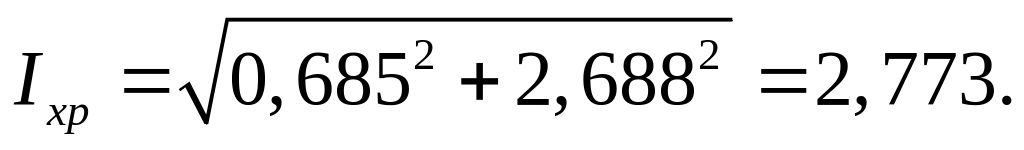

(1.101)
где Qх– полная намагничивающая мощность ТР, ВА,
(1.102)
где
kтр – коэффициент,
учитывающий резку пластин,
;
kтз – коэффициент,
учитывающий снятие заусенцев,
;
kту – коэффициент,
учитывающий сочетание косых и прямых
стыков,
;

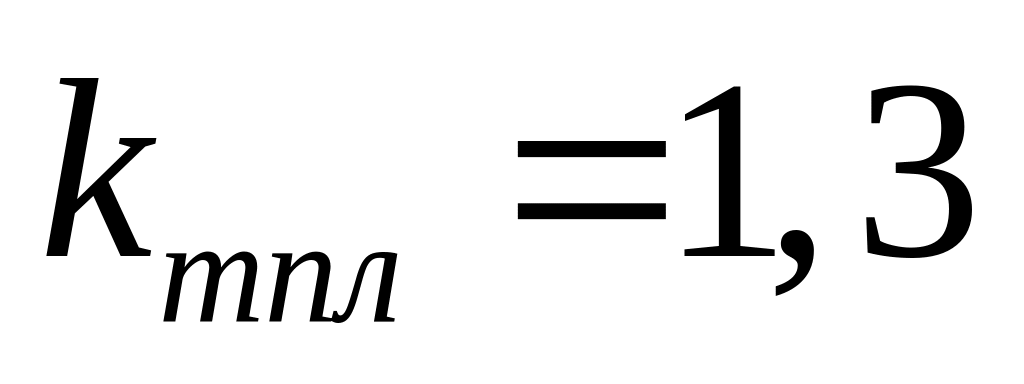

kтпл – коэффициент,
учитывающий ширину пластин в углах
магнитной системы,
;
kтя – коэффициент
учитывающий соотношение числа ступеней
стержня и ярма,
;
kтп – коэффициент,
учитывающий прессовку магнитной системы,
;
kтш – коэффициент, учитывающий перешихтовку верхнего ярма, при мощности трансформатора до 250 кВА равен 1,01.
qc, qя и qз – удельные намагничивающие мощности;
Погрешность, %,
