ВВЕДЕНИЕ

В данном курсовом проекте рассматривается промежуточная нефтеперекачивающая станция, задачей которой является перекачка нефти с проектным расходом 8 300 м³/ч на расстояние 84 км.

Промежуточная НПС осуществляет операции по поддержанию напора, достаточного для дальнейшей транспортировки нефти и нефтепродуктов по магистральному нефтепроводу.

1 Разработка технологической схемы нпс

Принципиальная схема коммуникаций, в которой предусмотрено проведение всех необходимых производственных операций по перекачке, называется технологической. Технологическая схема представляет собой безмасштабную схему трубопроводных коммуникаций (с оборудованием), при помощи которых обеспечивается весь комплекс операций по поддержанию в трубе напора, достаточного для дальнейшей перекачки нефти или нефтепродуктов.

В технологическую схему промежуточной НПС входят (рисунок 1.1):

- магистральная насосная;

- камера приема средств очистки и диагностики;

- камеры пуска средств очистки и диагностики;

- узел предохранительных устройств;

- емкость для сбора ударной волны;

- емкость сбора утечек к погружным насосам;

- узел регуляторов давления;

- площадка с фильтрами-грязеуловителями.

Для составления технологической схемы НПС необходимо иметь данные по объему перекачки, а также о перспективах развития станции.

Главное требование при разработке технологических схем — их простота, возможность выполнения всех предусматриваемых проектом технологических операций при минимальном количестве монтируемой запорной и регулирующей арматуры и соединительных деталей, а также обеспечения минимальной протяженности технологических трубопроводов. Длина трубопроводов обусловливается допустимыми минимальными разрывами между соединяемыми объектами.

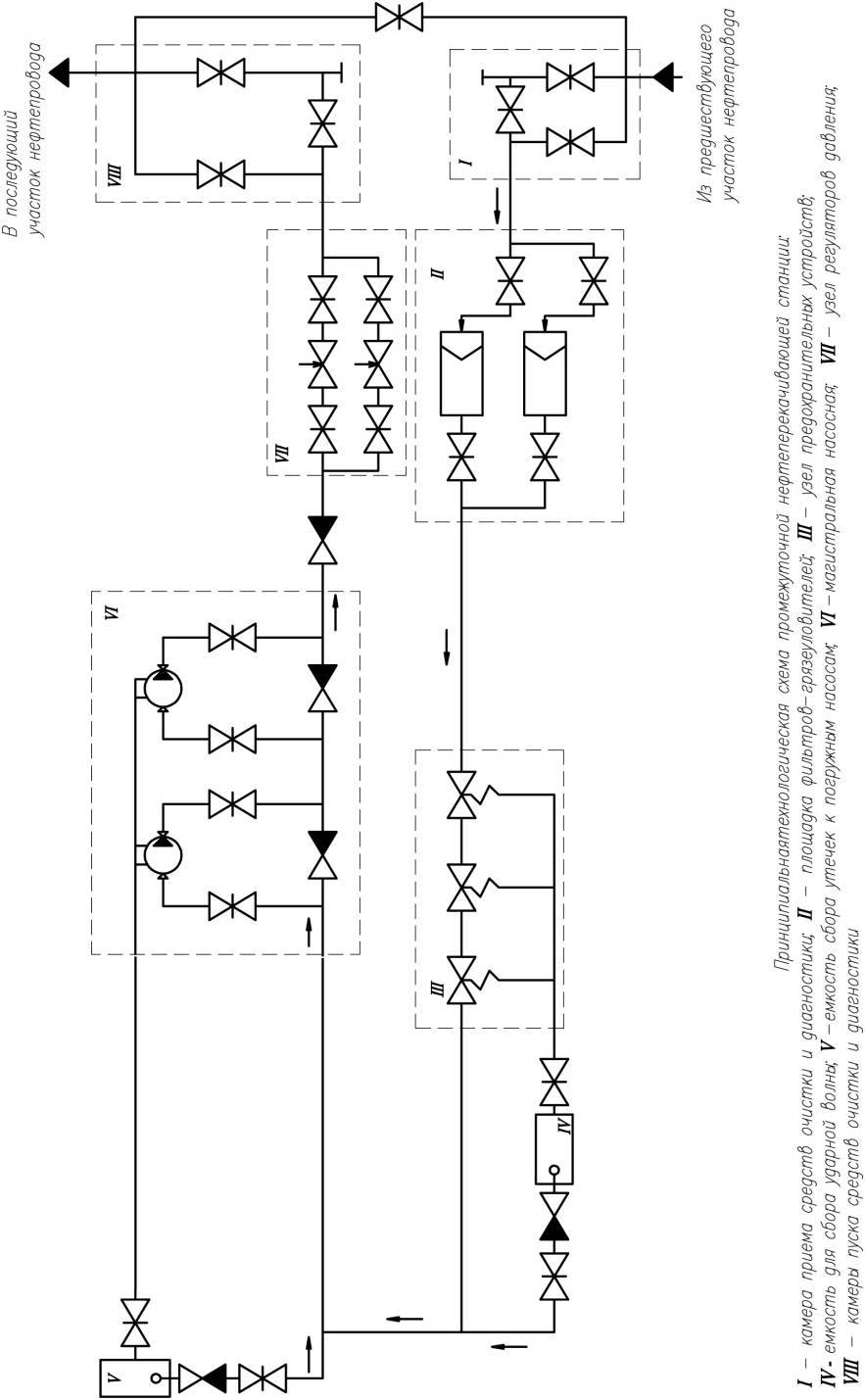

Рисунок 1.1 –Технологическая схема промежуточной НПС

На принципиальных схемах изображают все гидравлические элементы или устройства, необходимые для осуществления технологических процессов и контроля за ними, а также все гидравлические связи между ними.

Соединение центробежных насосов на НПС предусмотрено как последовательное, так и параллельное. Обвязка насосов обеспечивает работу НПС при выходе в резерв любого из агрегатов. При параллельном подключении основных насосов предусматривается работа одновременно только двух насосов и двух резервных, а при последовательном подключении работают три насоса при одном резервном. Одно из основных условий при разработке схемы обвязки насосов — максимальное уменьшение коэффициента резерва основного оборудования. Предусмотрена установка подпорных насосов, обеспечивающих бескавитационную работу основных насосов. Подпорные насосы в зависимости от их характеристик могут быть соединены как_последовательно,_так_и_параллельно.

Обратный клапан КО, разделяющий всасывающий и напорный патрубки насоса, пропускает жидкость в одном направлении. При работающем насосе давление, действующее на заслонку обратного клапана справа, больше, чем давление, действующее слева (давление на входе в насос). Вследствие этого заслонка клапана закрывается, и перекачиваемая жидкость идет через насос. При неработающем насосе заслонка соответствующего клапана открывается под давлением потока жидкости и пропускает жидкость к следующему (работающему)_насосу.

Основное направление движения нефти по коммуникациям промежуточной НПС следующее: узел подключения станции к магистрали, камера фильтров, магистральная насосная, узел регулирования давления, узел подключения, магистраль.

Узел учета нефти или нефтепродуктов состоит из счетчиков, фильтров, запорной арматуры, контрольно-измерительных приборов, установки для поверки счетчиков — прувера или контрольного счетчика. Камера пуска и приема скребка и узел подключения к магистрали могут быть выполнены в различных вариантах. [1, 2]
